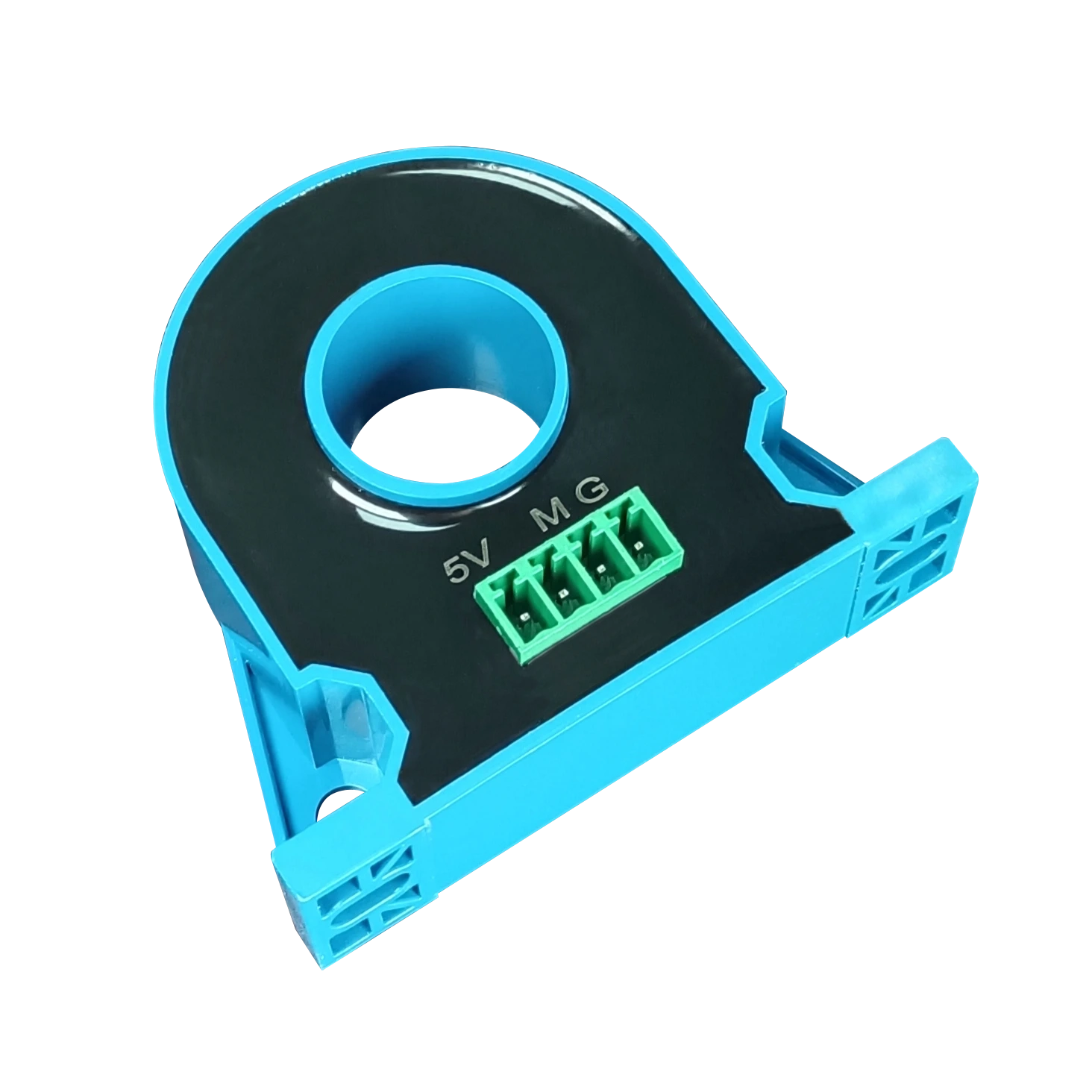

Sensor de corrente Hall da série HOVS-64S** (alimentação única)
Nome do produto: Sensor de corrente Hall
Série de produtos: Sensor de corrente Hall HOVS-64S** (alimentação única)
Corrente de entrada: sensor de corrente Hall de 50ADC/300AC
400A~600ADC ou outro
Tensão de alimentação: Alimentação única ± 12~± 15V ( ±5%）
Fonte de alimentação única 12V, 5V
Linearidade: ≤ 0,5( T=25℃)
Saída: Analógica ou comutada
Esta série de produtos é um novo tipo de sensor de corrente Hall comutável que pode ser usado para medir sinais de corrente CC, CA, de alta frequência, pulsados e com diversas formas de onda irregulares.
Os lados primário e secundário são completamente isolados para garantir a segurança da tensão elétrica suportável.
Aplicável a sistemas de alimentação única de 5V ou 12V .
Mais escolhas
Recurso:
Bonito e leve. Fácil de instalar.
Retardante de chamas (UL94-V0). Proteção ambiental (RoHS da UE).
Vantagem:
Alta precisão, baixa perda durante a inserção.
Reação rápida, forte capacidade de sobrecarga
Boa linearidade, forte capacidade anti-interferência.
baixo deslocamento nulo, baixa deriva de temperatura
Largura de banda de frequência
Descrever
Aplicativo :
Equipamento de estação base de comunicação
Novos equipamentos de energia, fonte de alimentação para máquina de solda
fonte de alimentação de comunicação
fonte de alimentação chaveada
Instrumentação e medidores
equipamentos médicos
transporte ferroviário
Medição industrial
controle de potência
Tamanho
Diagrama esquemático do circuito
Nota: Este diagrama esquemático representa o princípio básico de funcionamento do transformador. Podemos projetar o circuito de amostragem do transformador para o cliente.
Especificação
Projeto | Desempenho | |||||
Modelo | HOVS-64S * 1 | HOVS-64S * 2 | HOVS-64S * 3 | HOVS-64S * 4 | Unidade | |
Corrente de entrada nominal | 50A | 100A | 200A | 300A | UM | |
Medição da faixa de corrente | ±50 | ±100 | ±200 | ±300 | UM | |
tensão de saída nominal | 2.5±2 (T=25℃) | V | ||||
Resistência de carga | ≥10 | kΩ | ||||
Tensão de alimentação | +5V (* representa 1), +12V (* representa 2) | VDC | ||||
Consumo atual | ≤15 | mA | ||||
Tensão de deslocamento nulo | ＜±20 ( T=25℃) | mV | ||||
tensão de desalinhamento magnético | ＜±10 ( T=25℃) | mV | ||||
deriva de temperatura da tensão de offset | ≤±0,5mV/℃ (IP=0 T=-40~+105℃) | mV/℃ | ||||
linearidade | ≤0.5 ( T=25℃) | % | ||||
Precisão geral | ≤1,0 ( T=25℃ VC=±15V) | % | ||||
Cronômetro de reação | <5 | µS | ||||
tensão suportável de isolamento | 4.0 | kV/min | ||||
-3db de largura de banda | DC…30 | kHz | ||||
Temperatura de trabalho | -40~+105 | ℃ | ||||
Temperatura de armazenamento | -40~+105 | ℃ | ||||
Projeto | Desempenho | |||||
Modelo | HOVS-64S * 5 | HOVS-64S * 6 | HOVS-64S * 7 | Unidade | ||
Corrente de entrada nominal | 400A | 500A | 600A | UM | ||
Medição da faixa de corrente | ±400 | ±500 | ±800 | UM | ||
tensão de saída nominal | 2.5±2 (T=25℃) | V | ||||
Resistência de carga | ≥10 | kΩ | ||||
Tensão de alimentação | +5V (* representa 1), +12V (* representa 2) | VDC | ||||
Consumo atual | ≤15 | mA | ||||
Tensão de deslocamento nulo | ＜±20 ( T=25℃) | mV | ||||
tensão de desalinhamento magnético | ＜±10 ( T=25℃) | mV | ||||
deriva de temperatura da tensão de offset | ≤±0,5mV/℃ (IP=0 T=-40~+105℃) | mV/℃ | ||||
linearidade | ≤0.5 ( T=25℃) | % | ||||
Precisão geral | ≤1,0 ( T=25℃ VC=±15V) | % | ||||
Cronômetro de reação | <5 | µS | ||||
tensão suportável de isolamento | 4.0 | kV/min | ||||
-3db de largura de banda | DC…30 | kHz | ||||
Temperatura de trabalho | -40~+105 | ℃ | ||||
Temperatura de armazenamento | -40~+105 | ℃ | ||||
Nota: Caso não encontre um produto adequado à sua utilização na tabela acima, podemos personalizar o produto de acordo com os seus requisitos técnicos e estruturais.
