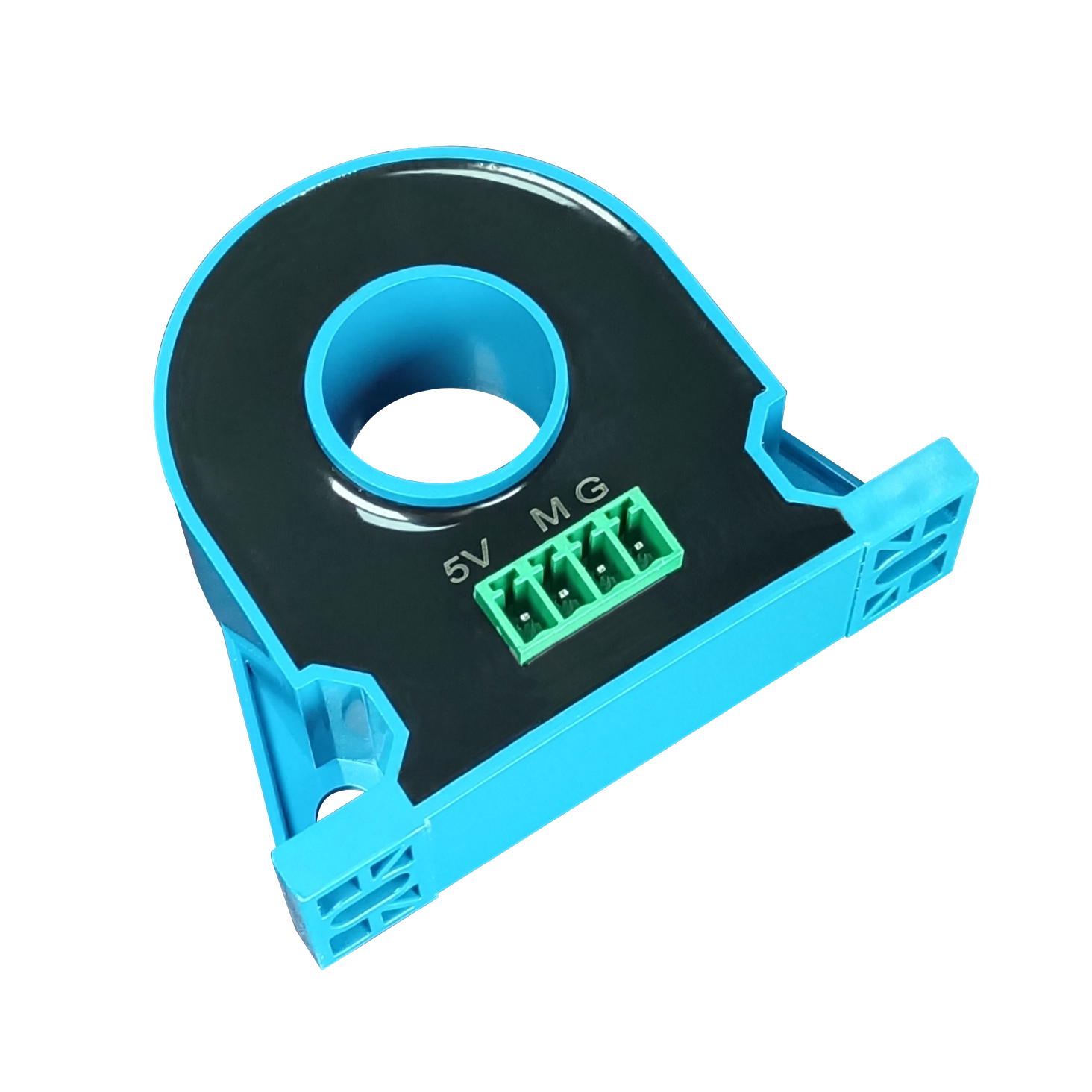

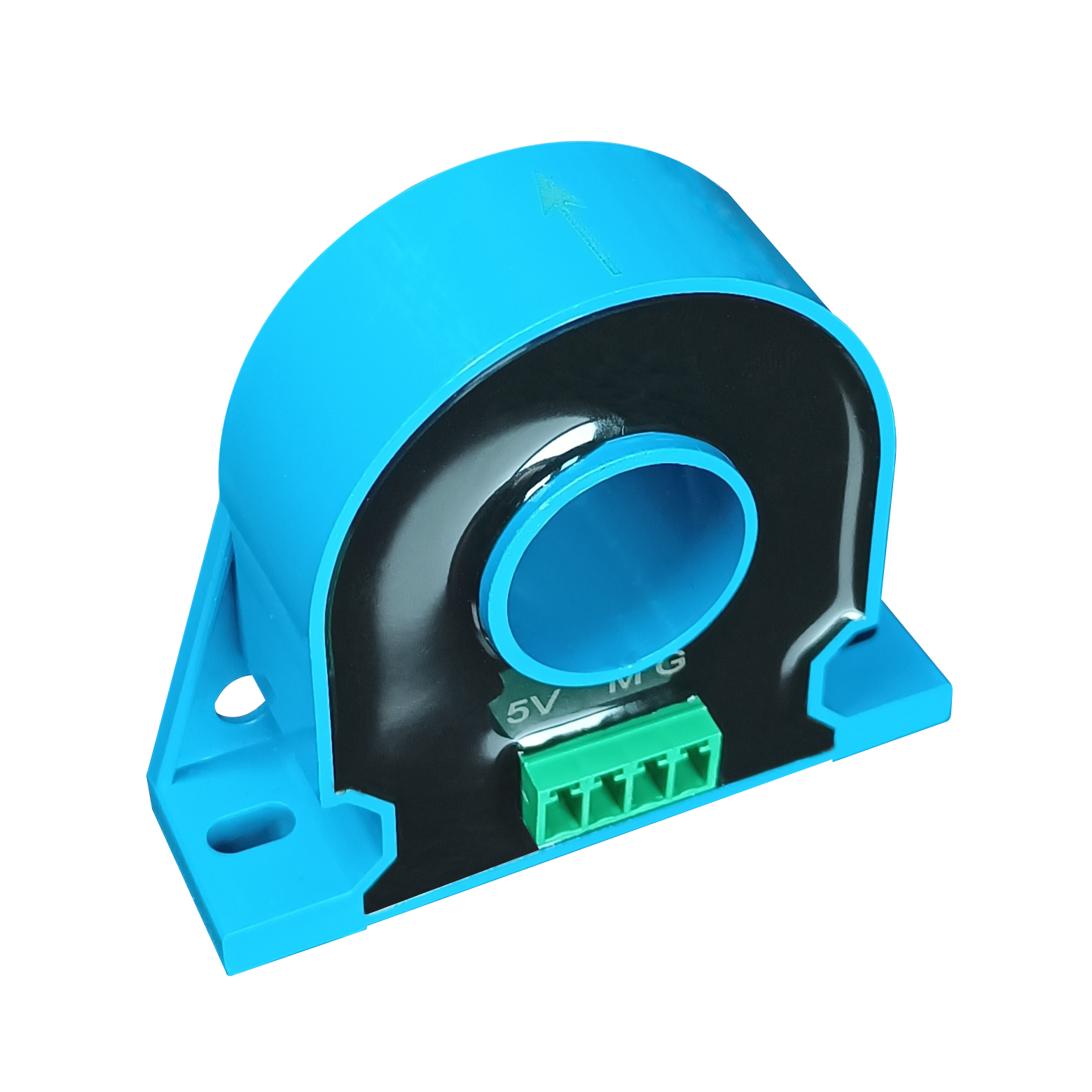

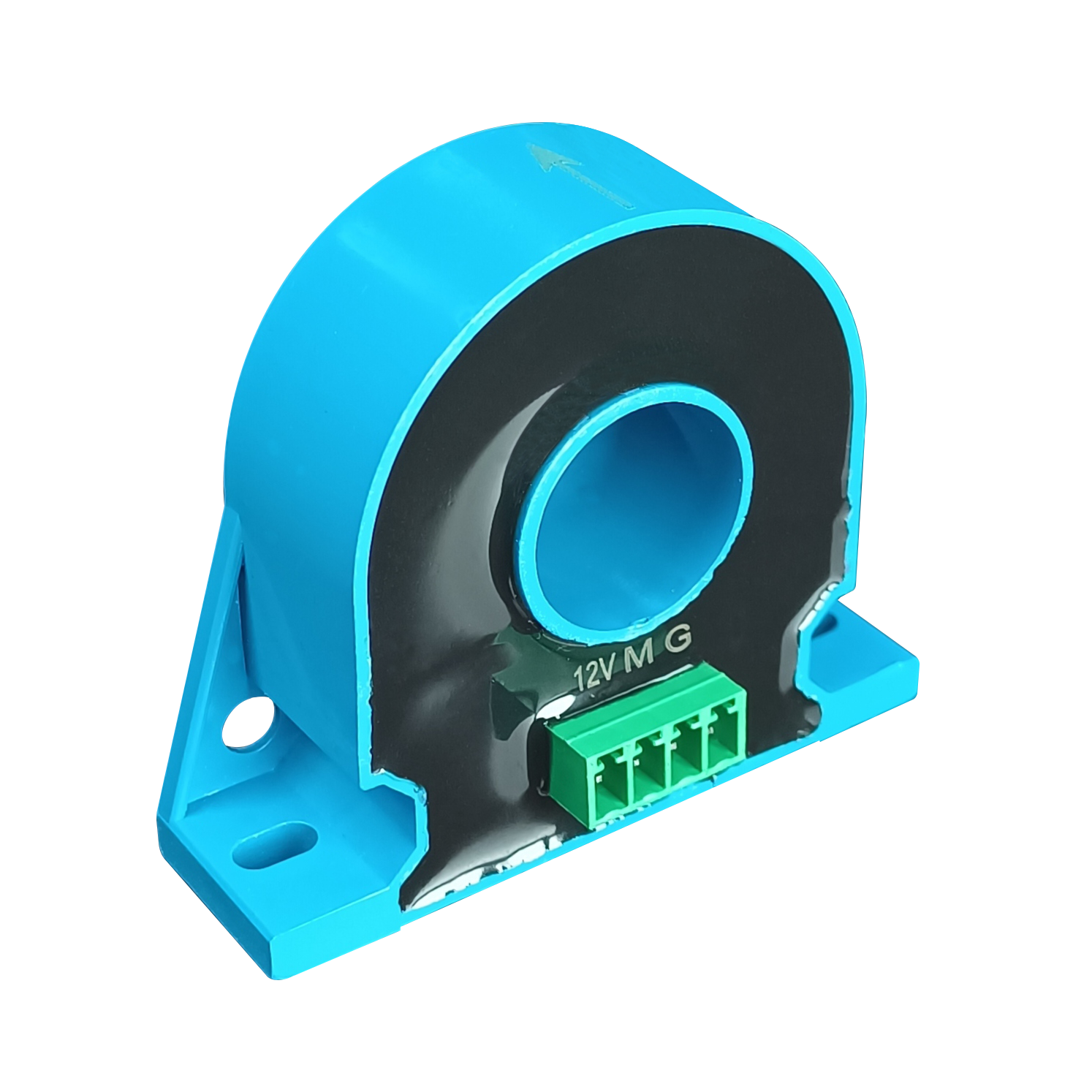

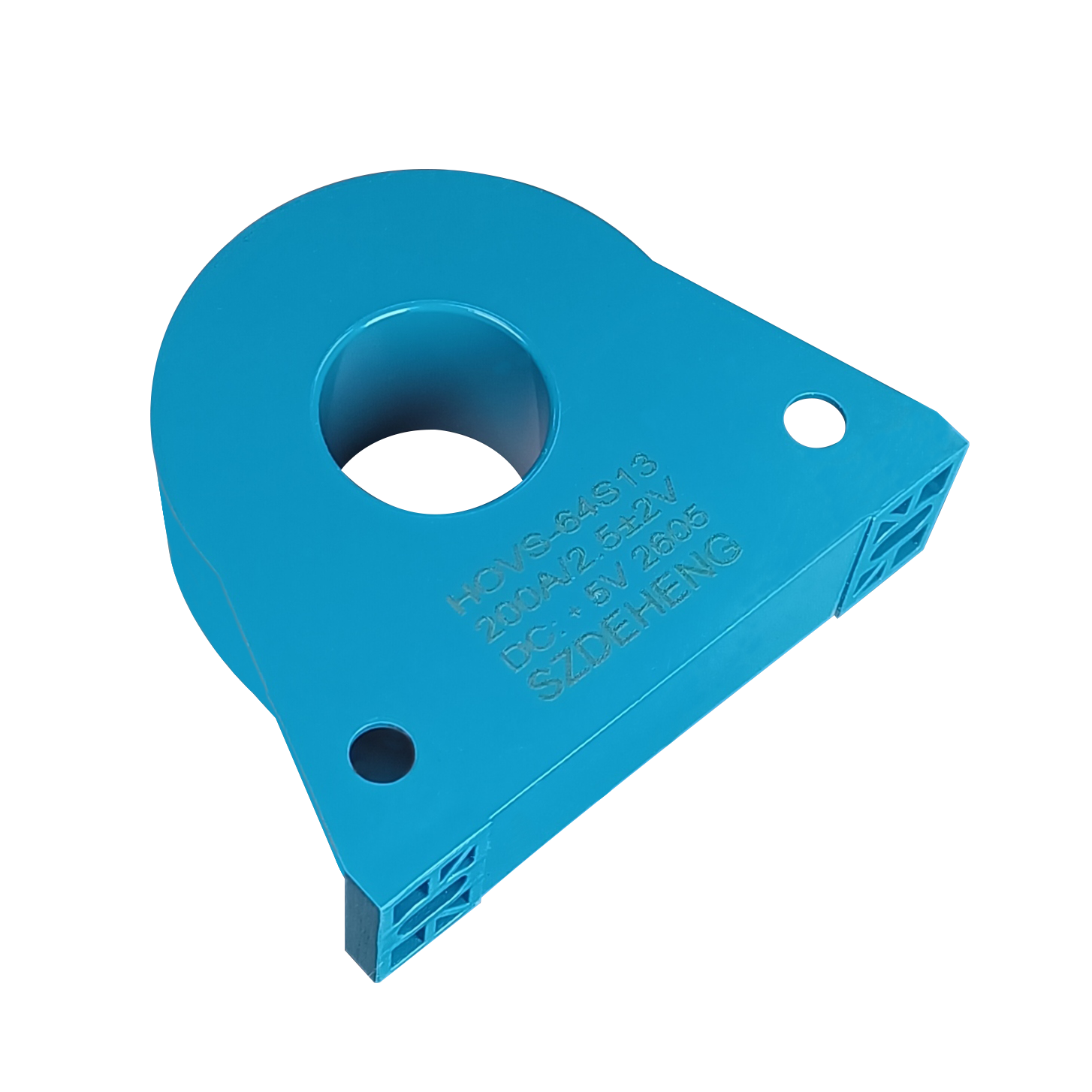

HOVS-64S** 시리즈 홀 전류 센서(단일 전원)
제품명: 홀 전류 센서
제품 시리즈: HOVS-64S** 시리즈 홀 전류 센서(단일 전원)
입력 전류: 50ADC/300AC 홀 전류 센서
400A~600ADC 또는 기타
전원 공급 전압: 단일 전원 공급 ± 12~± 15V ( ±)5%）
단일 전원 공급 장치 12V, 5V
선형성: ≤ 0.5( T=25℃)
출력: 아날로그 또는 스위치 수량
본 제품군은 직류, 교류, 고주파, 펄스 및 다양한 불규칙 파형 전류 신호를 측정하는 데 사용할 수 있는 새로운 유형의 전환형 홀 전류 센서입니다.
1차측과 2차측은 전기적 내전압 안전을 보장하기 위해 완전히 절연되어 있습니다.
5V 또는 1/ 2V 단일 전원 공급 시스템에 적용됩니다.
특징:
아름답고 가벼우며 설치도 간편합니다.
난연성(UL94-V0). 환경 보호(EU RoHS)
이점:
높은 정밀도, 삽입 중 손실 최소화.
빠른 반응 속도, 강력한 과부하 보호 기능
우수한 선형성, 강력한 항간섭 능력
낮은 널 오프셋, 낮은 온도 드리프트
주파수 대역폭
설명하다
애플리케이션 :
통신 기지국 장비
신에너지 장비, 용접기 전원 공급 장치
통신 전원 공급 장치
스위칭 전원 공급 장치
계측기 및 계량기
의료기기
철도 교통
산업 측정
전력 제어
크기
회로도
참고: 이 회로도는 변압기의 기본 작동 원리를 나타낸 것입니다. 고객 맞춤형 변압기 샘플링 회로 설계도 가능합니다.
사양
프로젝트 | 성능 | |||||
모델 | HOVS-64S * 1 | HOVS-64S * 2 | HOVS-64S * 3 | HOVS-64S * 4 | 단위 | |
정격 입력 전류 | 50A | 100A | 200A | 300A | 에이 | |
전류 범위 측정 | ±50 | ±100 | ±200 | ±300 | 에이 | |
정격 출력 전압 | 2.5±2 (T=25℃) | 다섯 | ||||
부하 저항 | ≥10 | kΩ | ||||
전력 전압 | +5V (*는 1을 나타냄), +12V (*는 2를 나타냄) | VDC | ||||
현재 소비량 | ≤15 | 엄마 | ||||
널 오프셋 전압 | ＜±20 ( T=25℃) | 밀리볼트 | ||||
자기 정렬 불량 전압 | ＜±10 ( T=25℃) | 밀리볼트 | ||||
오프셋 전압 온도 드리프트 | ≤±0.5mV/℃(IP=0, T=-40~+105℃) | mV/℃ | ||||
선형성 | ≤0.5 ( T=25℃) | % | ||||
전반적인 정확도 | ≤1.0 (T=25℃ VC=±15V) | % | ||||
반응 시간 측정기 | <5 | µS | ||||
절연 내전압 | 4.0 | kV/분 | ||||
-3dB 대역폭 | DC…30 | kHz | ||||
작동 온도 | -40~+105 | ℃ | ||||
보관 온도 | -40~+105 | ℃ | ||||
프로젝트 | 성능 | |||||
모델 | HOVS-64S * 5 | HOVS-64S * 6 | HOVS-64S * 7 | 단위 | ||
정격 입력 전류 | 400A | 500A | 600A | 에이 | ||
전류 범위 측정 | ±400 | ±500 | ±800 | 에이 | ||
정격 출력 전압 | 2.5±2 (T=25℃) | 다섯 | ||||
부하 저항 | ≥10 | kΩ | ||||
전력 전압 | +5V (*는 1을 나타냄), +12V (*는 2를 나타냄) | VDC | ||||
현재 소비량 | ≤15 | 엄마 | ||||
널 오프셋 전압 | ＜±20 ( T=25℃) | 밀리볼트 | ||||
자기 정렬 불량 전압 | ＜±10 ( T=25℃) | 밀리볼트 | ||||
오프셋 전압 온도 드리프트 | ≤±0.5mV/℃(IP=0, T=-40~+105℃) | mV/℃ | ||||
선형성 | ≤0.5 ( T=25℃) | % | ||||
전반적인 정확도 | ≤1.0 (T=25℃ VC=±15V) | % | ||||
반응 시간 측정기 | <5 | µS | ||||
절연 내전압 | 4.0 | kV/분 | ||||
-3dB 대역폭 | DC…30 | kHz | ||||
작동 온도 | -40~+105 | ℃ | ||||
보관 온도 | -40~+105 | ℃ | ||||
참고: 위 표에 귀하의 용도에 적합한 제품이 없는 경우, 귀하의 기술 및 구조적 요구 사항에 맞춰 제품을 맞춤 제작해 드릴 수 있습니다.
