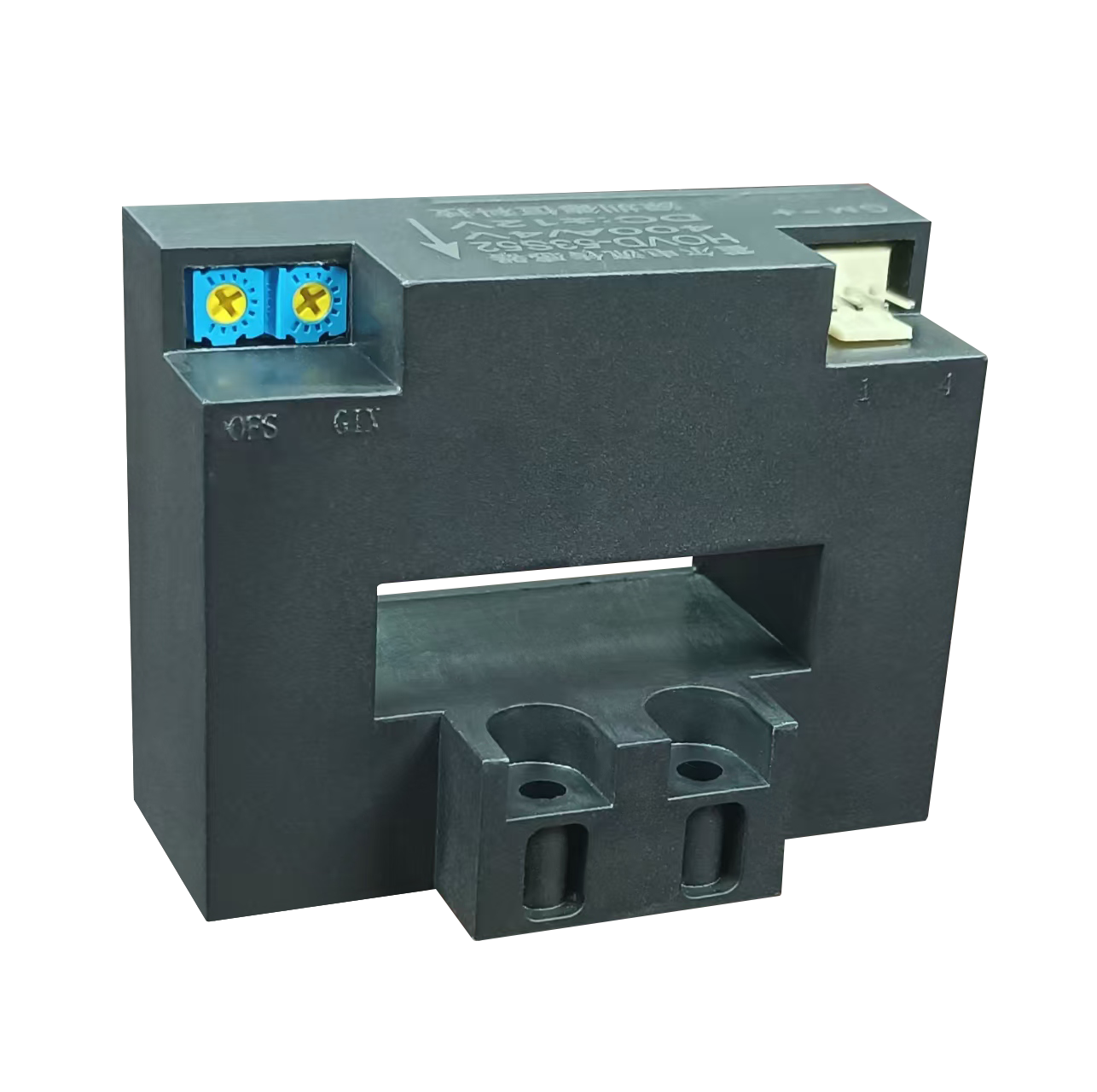

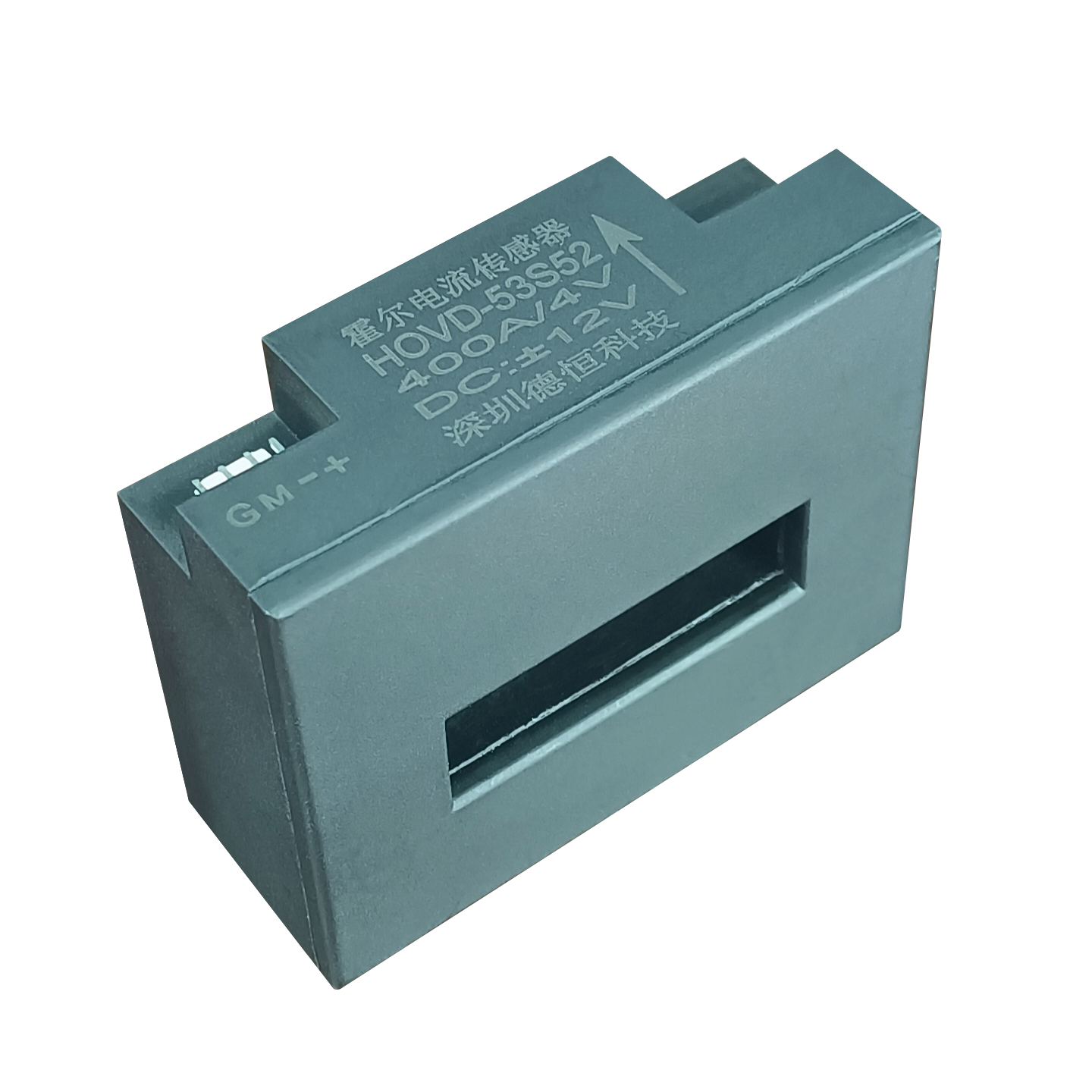

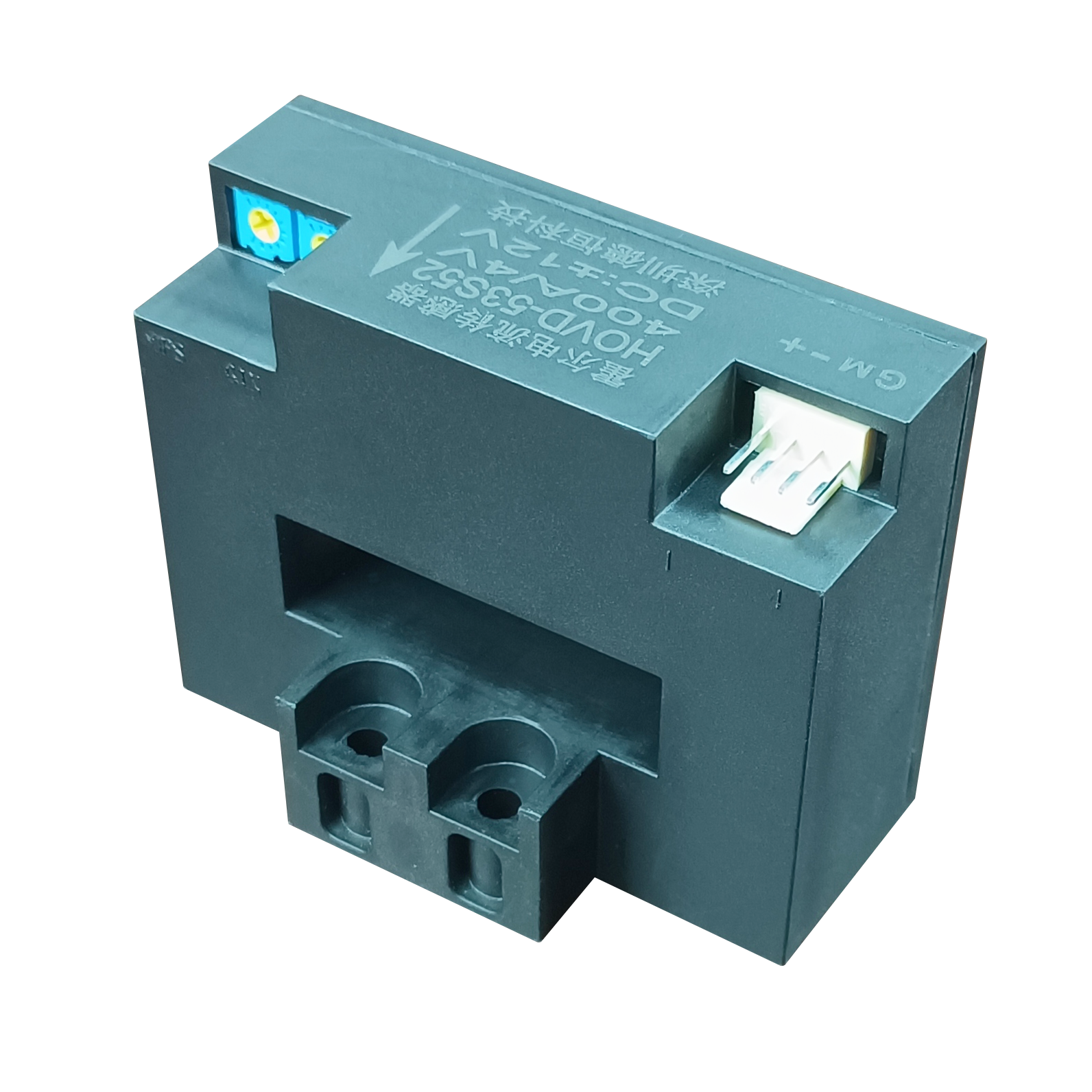

Sensor de corrente Hall da série HOVD-53S (fonte de alimentação dupla)
INTRODUCTIONS：
Trata-se de uma série de sensores de corrente Hall recém-desenvolvidos que podem ser usados para detecção de
Corrente contínua (CC), corrente alternada (CA), alta frequência, pulsos, bem como vários tipos de sinais de onda irregulares.
Isolamento primário e secundário, pressão e segurança.
Aplicável a sistemas de alimentação dupla de ± 12V ou ± 15V.
Mais escolhas
FEATURES ：
Detecção de corrente em múltiplas faixas
Fácil de instalar e consertar.
Em conformidade com a norma UL94-V0.
Em conformidade com os requisitos ambientais RoHS.
ADVANTAGES ：
Alta precisão e boa linearidade.
Baixa perda de inserção , forte capacidade anti-interferência.
Resposta rápida , baixo offset e deriva de ganho.
Boa capacidade de sobrecarga , ampla faixa de frequência.
APPLICATIONS ：
Equipamento de estação base de comunicação
Novos equipamentos de energia
Fonte de alimentação para máquina de solda
Fonte de alimentação para comunicação
Fontes de alimentação comutadas (SMPS)
inversor fotovoltaico
Fonte de alimentação para armazenamento de energia
Transporte ferroviário
Medição industrial
Controle de potência
Tamanho
Diagrama esquemático do circuito
Conectar :
Instruções de uso:
1. Conecte a corrente de acordo com o sentido de calibração do diagrama do circuito, atentando-se para os sentidos direto e inverso da corrente.
2. Conecte os fios de acordo com as definições dos pinos funcionais marcados no diagrama estrutural.
Especificação
| HOVD-53S51 | HOVD-53S52 | HOVD-53S53 | HOVD-53S54 | HOVD-53S55 | HOVD-53S56 | HOVD-53S57 | Unidade |
| Corrente de entrada nominal | 200 | 400 | 600 | 800 | 1000 | 1500 | 2000 | UM |
| Faixa de corrente de teste | ±400 | ±800 | ±1200 | ±1600 | ±2000 | ±2500 | ±3000 | UM |
| tensão de saída nominal | 4 (T=25℃) | V | ||||||
| Resistência sob carga | ≥10 | kΩ | ||||||
| Tensão de alimentação | ±12~±15(5% ） | V | ||||||
| Perda atual | ≤20 | mA | ||||||
| Tensão de deslocamento zero | ≤±30 ( T=25℃) | mV | ||||||
| tensão de compensação magnética | ≤±35 ( T=25℃) | mV | ||||||
| deriva de temperatura da tensão de offset | ≤±2mV/℃ ( I P =0 T=-10~+70℃ ) | mV | ||||||
| Linearidade | ≤0.5 ( T=25℃) | % | ||||||
| Precisão Total | ≤1,0 ( T=25℃ VC=±15V) | % | ||||||
| Tempo de resposta | <5 | µS | ||||||
| tensão de isolamento | 3.0 | kV/min | ||||||
| -3db de largura de banda | DC…20 | kHz | ||||||
| Temperatura de trabalho | -25~+85 | ℃ | ||||||
| Temperatura de armazenamento | -40~+90 | ℃ | ||||||
Nota: Caso não encontre um produto adequado à sua utilização na tabela acima, podemos personalizar o produto de acordo com os seus requisitos técnicos e estruturais.
