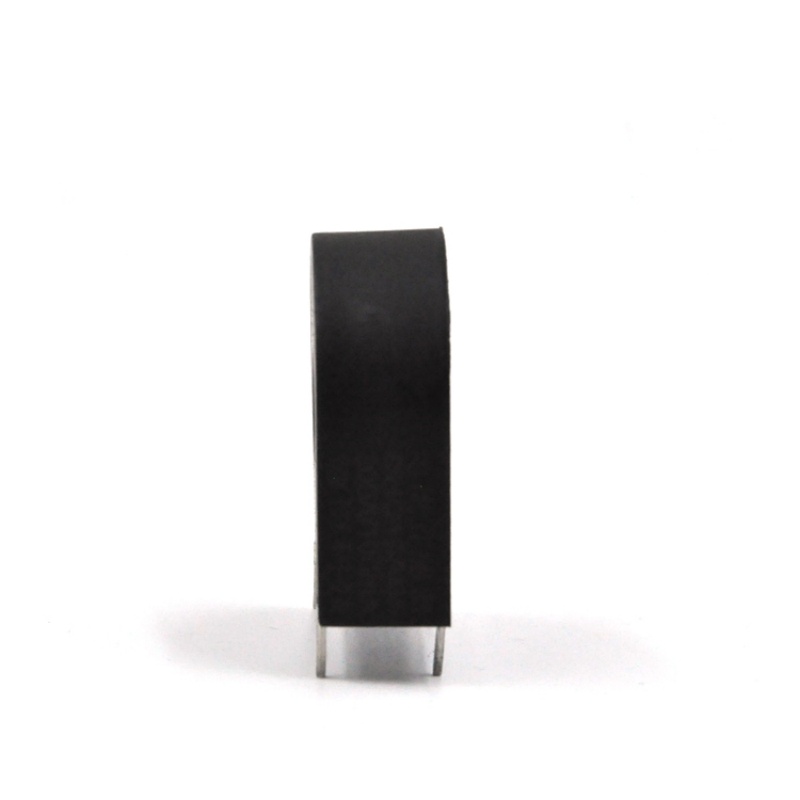

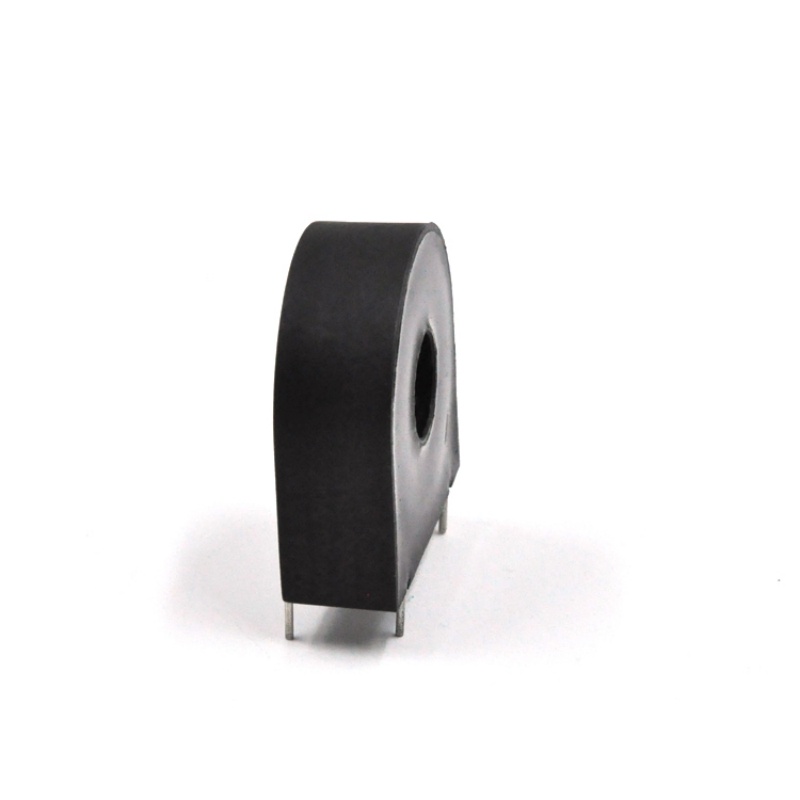

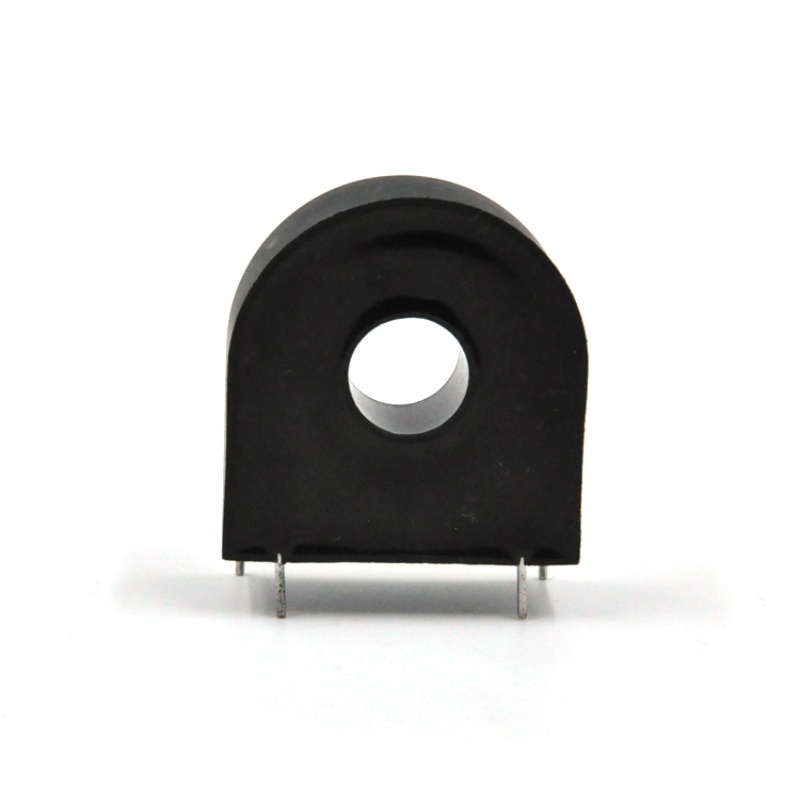

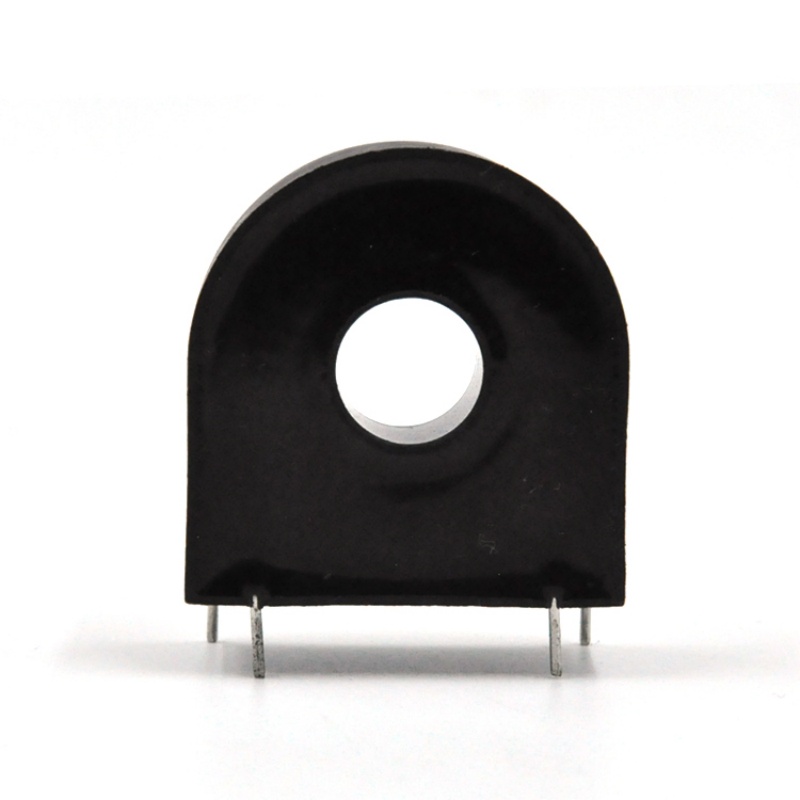

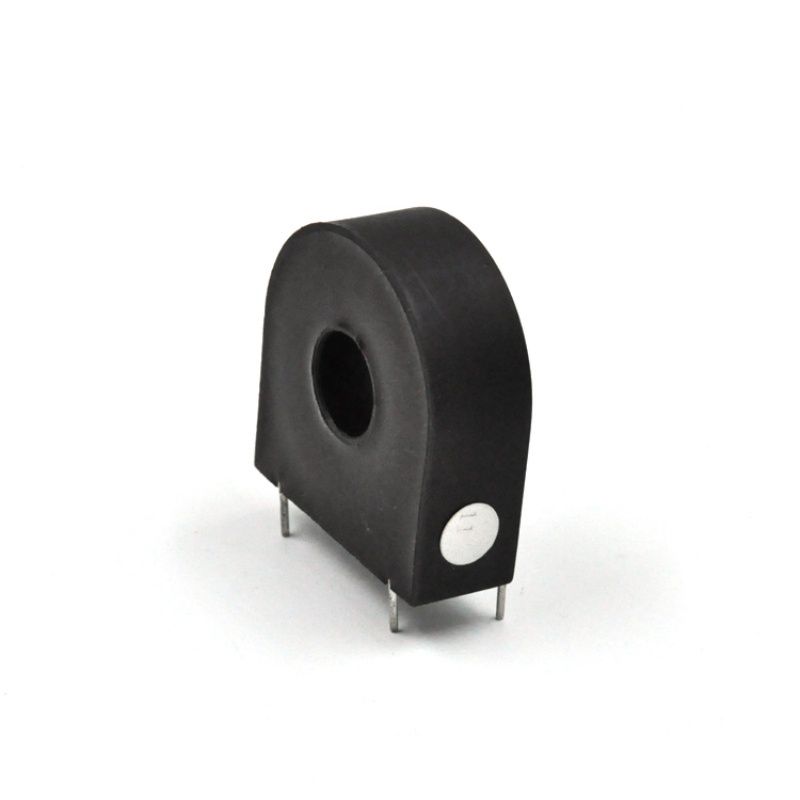

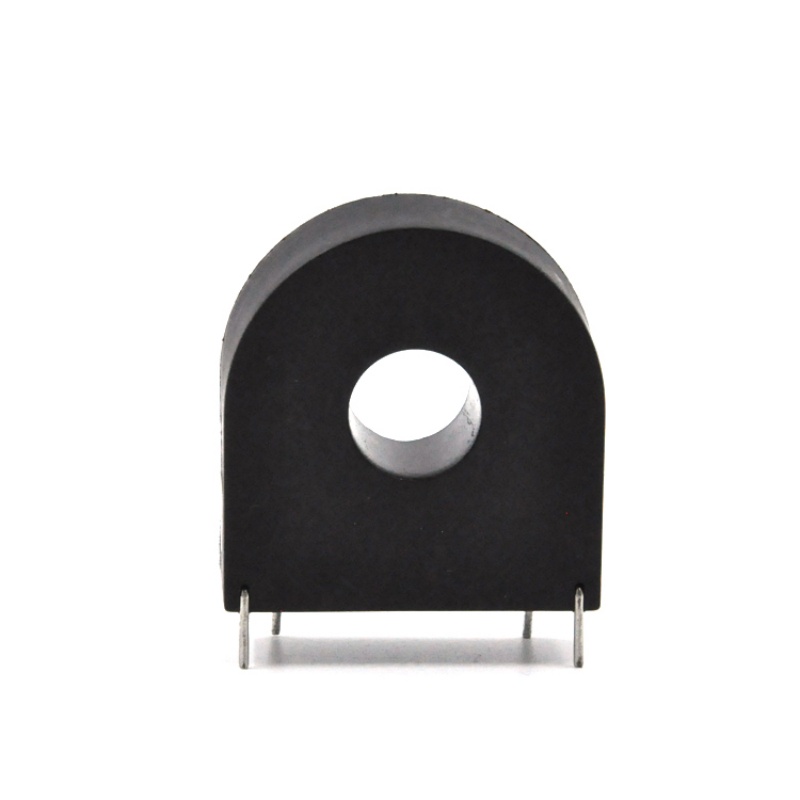

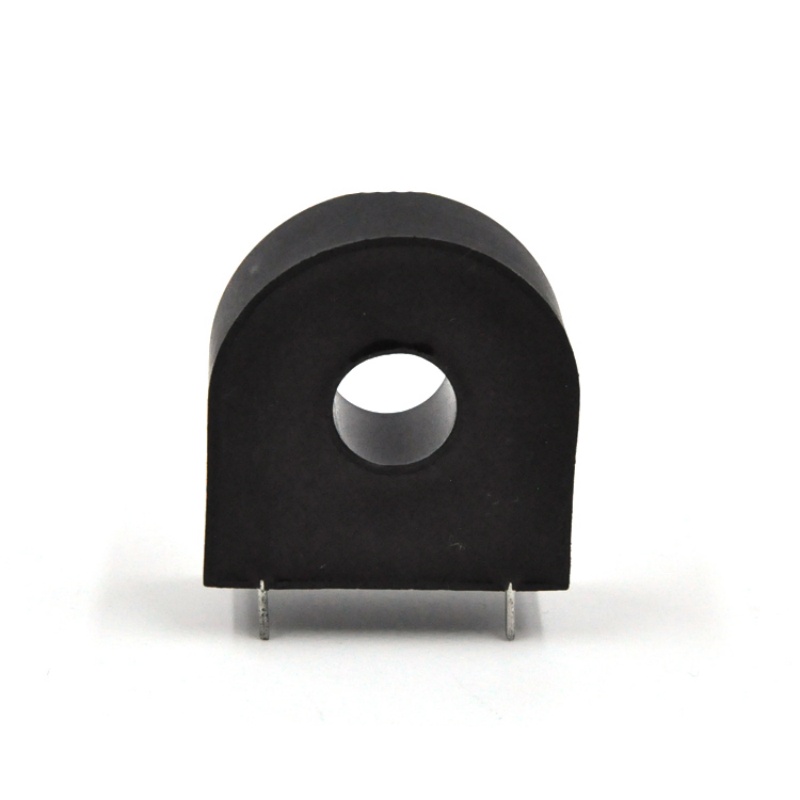

Transformator prądowy serii DHC10A

Funkcja :

1. Rdzeń permalojowy

2. Wysoka precyzja, dobra liniowość ；

3. Zalewanie żywicą epoksydową, bezpieczne i niezawodne

4. Ognioodporny (UL94- V0),

5. Ochrona środowiska (UE RoHS).

6. Mała, kompaktowa konstrukcja

7.
Łatwy montaż i spawanie

zapytanie

Napisać recenzję

10A_副本

10A-1_副本

10A-2_副本

10A-3_副本

Opisać

Norma krajowa gb 1208-2006；

Norma branżowa jbt 10665-2006.

Temperatura użytkowania:-25℃-+85℃

Wilgotność względna:≤95%

Zakres zastosowania:

Nadaje się do urządzeń pomiarowych itp., wymagających konwersji dużego prądu na

mały prąd do precyzyjnych pomiarów. Stosowany do precyzyjnych pomiarów lub jako zabezpieczenie elektryczne.

Uwagi:

Jeśli obciążenie podłączone do uzwojenia wtórnego transformatora przekroczy znamionową obciążalność, może to skutkować obniżeniem dokładności lub nasyceniem. Jeśli potrzebujesz zwiększyć obciążalność , możemy dostarczyć rozwiązanie dostosowane do Twoich potrzeb.

Rozmiar

Schemat obwodu

Uwaga: Ten schemat przedstawia podstawową zasadę działania transformatora. Możemy zaprojektować obwód próbkowania transformatora dla klienta.

Specyfikacja

NIE	Projekt	Wydajność
1	Model	DHC10AB1	DHC10AB2	DHC10AB3	DHC10AB4	DHC10AD1	DHC10AD2
2	Znamionowy prąd wejściowy	50A	100A	100A	200A	50A	100A
3	Prąd wyjściowy znamionowy	25mA	50mA	20mA	50mA	50mA	100mA
4	Zezwalaj na przeciążenie wielokrotne	1.2czasy
5	Stosunek	2000:1		5000:1	4000:1	1000:1
6	Różnica współczynników	≤0.1%				≤0.2%
7	Różnica faz	≤5´				≤10´
8	Poziom dokładności	0.1				0.2
9	Zakres liniowy	0 ～120%				0 ～120%
10	Liniowość	≤0.1%
11	Rezystancja obciążenia	50Ω		200Ω		50Ω
12	Wytrzymałość napięciowa izolacji	3 kV/2 mA/1 min
13	Zakres częstotliwości	20～ 20 kHz ( częstotliwość testowa: 50 Hz)
14	Temperatura pracy	-25～85℃
15	Temperatura przechowywania	-40～90℃
16	Wilgotność względna	≤95%

Uwaga: Jeżeli w powyższej tabeli nie ma produktu odpowiedniego do Twojego zastosowania, możemy dostosować produkt do Twoich wymagań technicznych i konstrukcyjnych.
