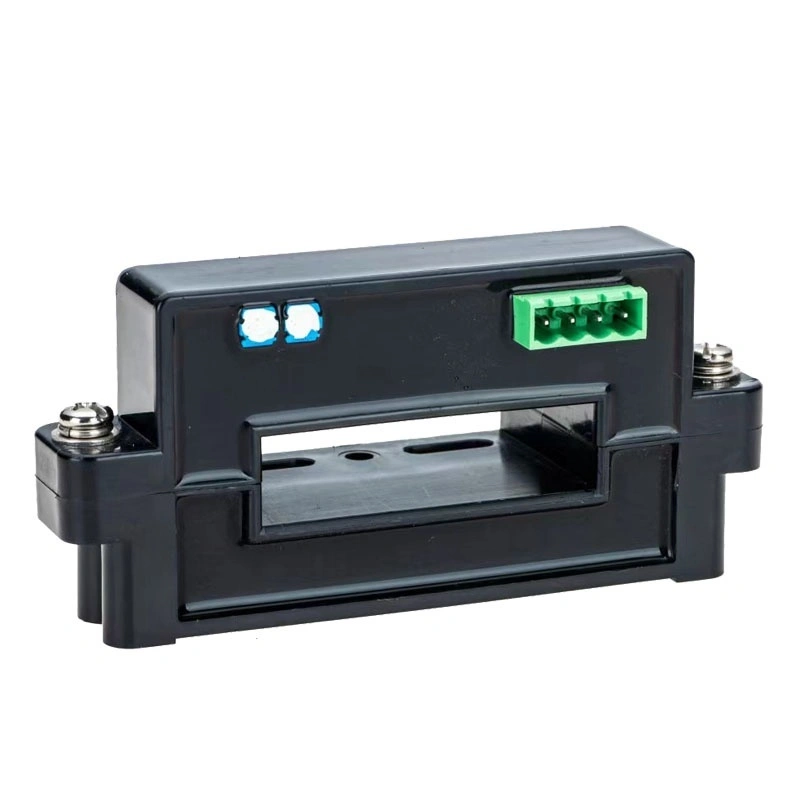

HOVD-33K5 시리즈 스플릿 코어 홀 전류 센서
소개 ：
스플릿 코어 홀 효과 전류 센서
정격 입력 전류: 200-2000A DC
정격 출력 전압: 4V(T=25℃)
전원 공급 장치: ±12V~±15V （ 5% ）
구멍 크기: 64mm*16mm
이들은 새로 개발된 분할 코어 DC, AC 감지에 사용할 수 있는 홀 전류 센서 시리즈, 고주파, 펄스 및 다양한 불규칙한 전류 신호.
특징 ：
분할 코어, 쉬운 설치
컴팩트하고 가벼움
난연제(UL94-V0).
장점 ：
높은 정밀도와 좋은 선형성.
낮은 오프셋 및 이득 드리프트.
낮은 인서트 손실, 우수한 과부하 용량.
광대역 주파수, 빠른 응답.
설명하다
신청:
스위칭 전원 공급 장치, 용접기 전원
배터리 공급, UPS, 계측 제어 시스템, 인버터
크기
핀 정의 ： 1 + ， 2 - ， 3 M ， 4 G
노트: 이 개략도는 변압기의 기본 작동 원리입니다. 우리는 고객을 위해 변압기 샘플링 회로를 설계할 수 있습니다.
연결하다 ：
사용 지침:
1. 회로도의 교정 방향에 따라 전류를 연결하고 전류 방향에 주의하십시오.
2. 구조도의 교정 기능 핀 정의에 따라 와이어를 연결하십시오.
사양
매개변수 | HOVD-33K51 | HOVD-33K52 | HOVD-33K53 | HOVD-33K54 | HOVD-33K55 | HOVD-33K56 | HOVD-33K57 | 단위 |
입력 전류 | 200 | 400 | 600 | 800 | 1000 | 1500 | 2000 | A |
측정 범위 | ±400 | ±800 | ±1200 | ±1600 | ±2000 | ±3000 | ±3000 | A |
출력 전압 | 4 (T=25℃) | V | ||||||
부하 저항 | ≥10 | kΩ | ||||||
전원 전압 | ±12~±15 （ 5% ） | V | ||||||
현재 소비 | ≤15 | 엄마 | ||||||
제로 오프셋 전압 | ≤±20 ( T=25℃) | mV | ||||||
오프셋 전압 온도 드리프트 | ≤±20 ( T=25℃) | mV | ||||||
출력 전압 온도 드리프트 | ≤±1mV/℃ （ IP=0 T=-10~+70℃ ） | mV | ||||||
선형성 | ≤1 .0 ( T=25℃) | % | ||||||
정확도 | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||||
응답 | <7 | µS | ||||||
절연 내전압 | 3.0 | kV/분 | ||||||
-3db 대역폭 | DC…10 | kHz | ||||||
작동 온도 범위 | -20~+80 | ℃ | ||||||
보관 온도 범위 | -40~+85 | ℃ | ||||||
참고: 위 표에 사용하기에 적합한 제품이 없는 경우 기술 및 구조적 요구 사항에 따라 제품을 맞춤화할 수 있습니다.
