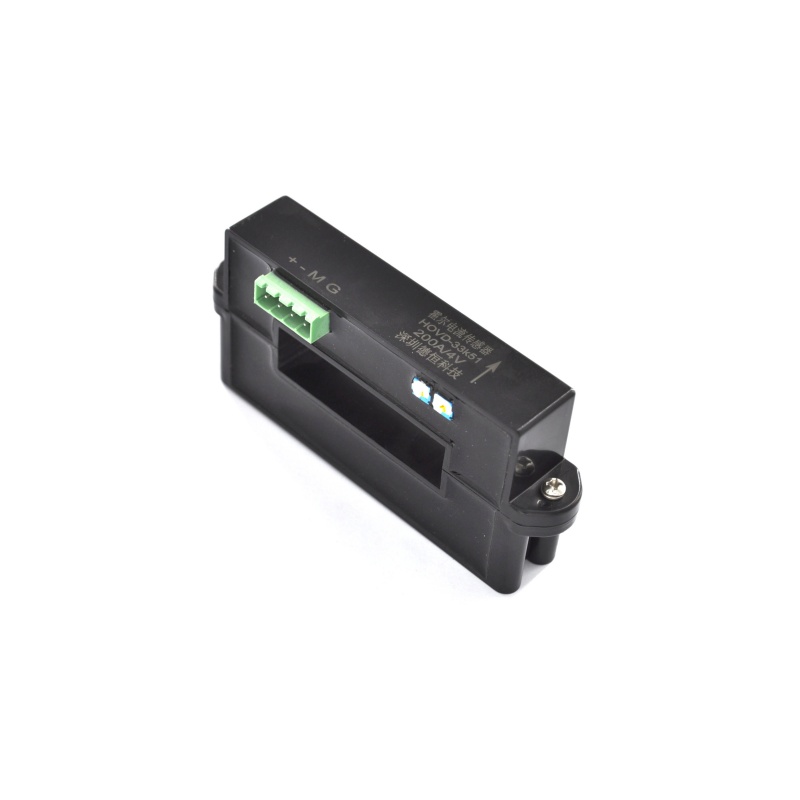

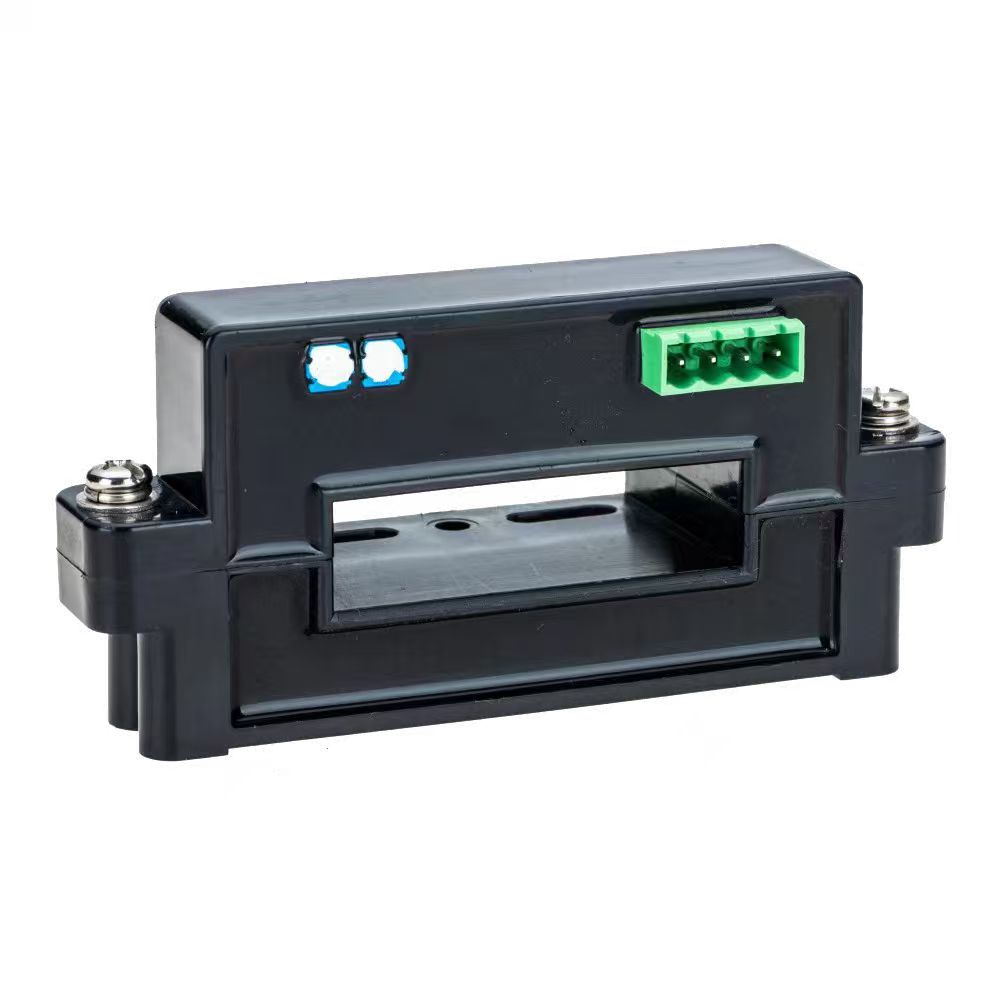

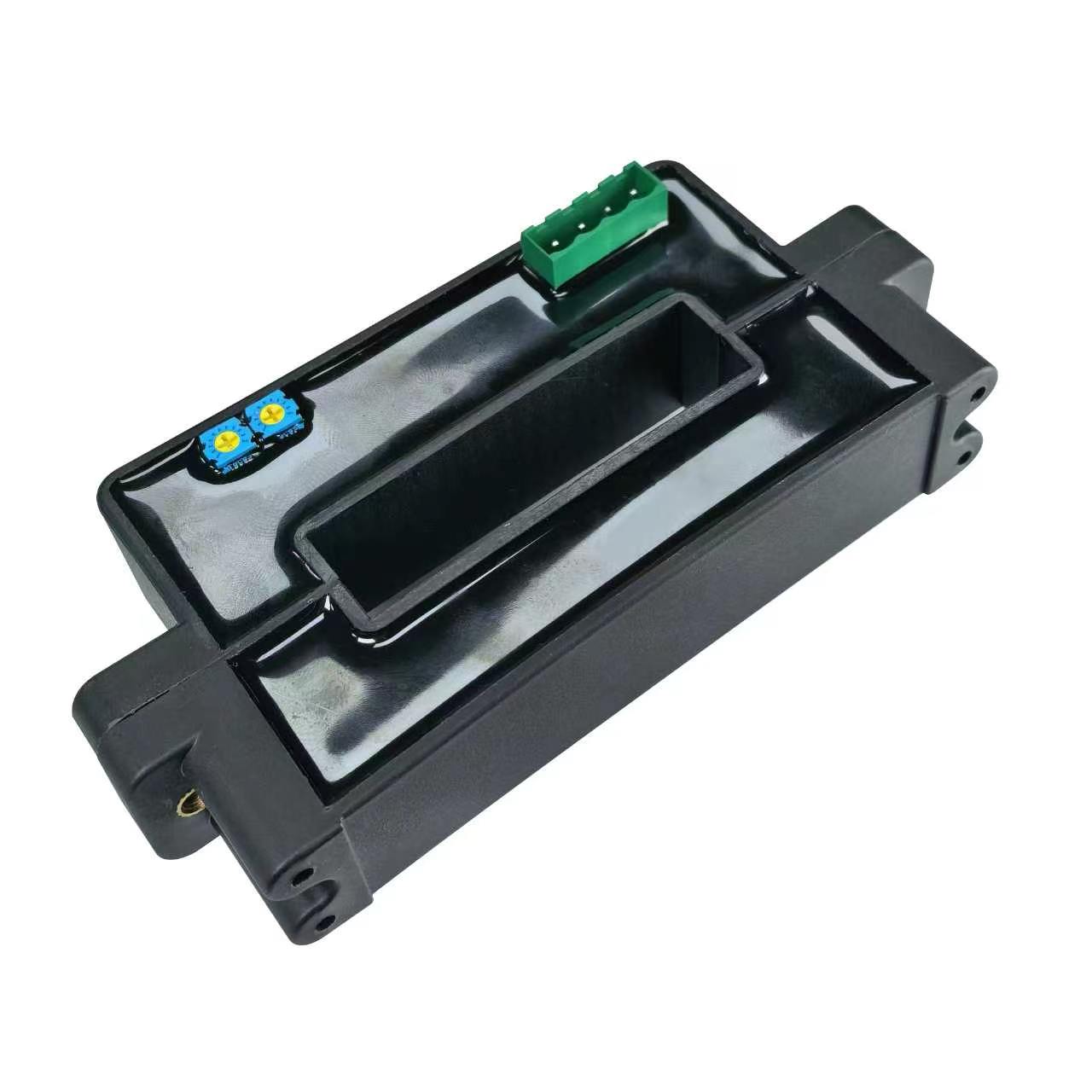

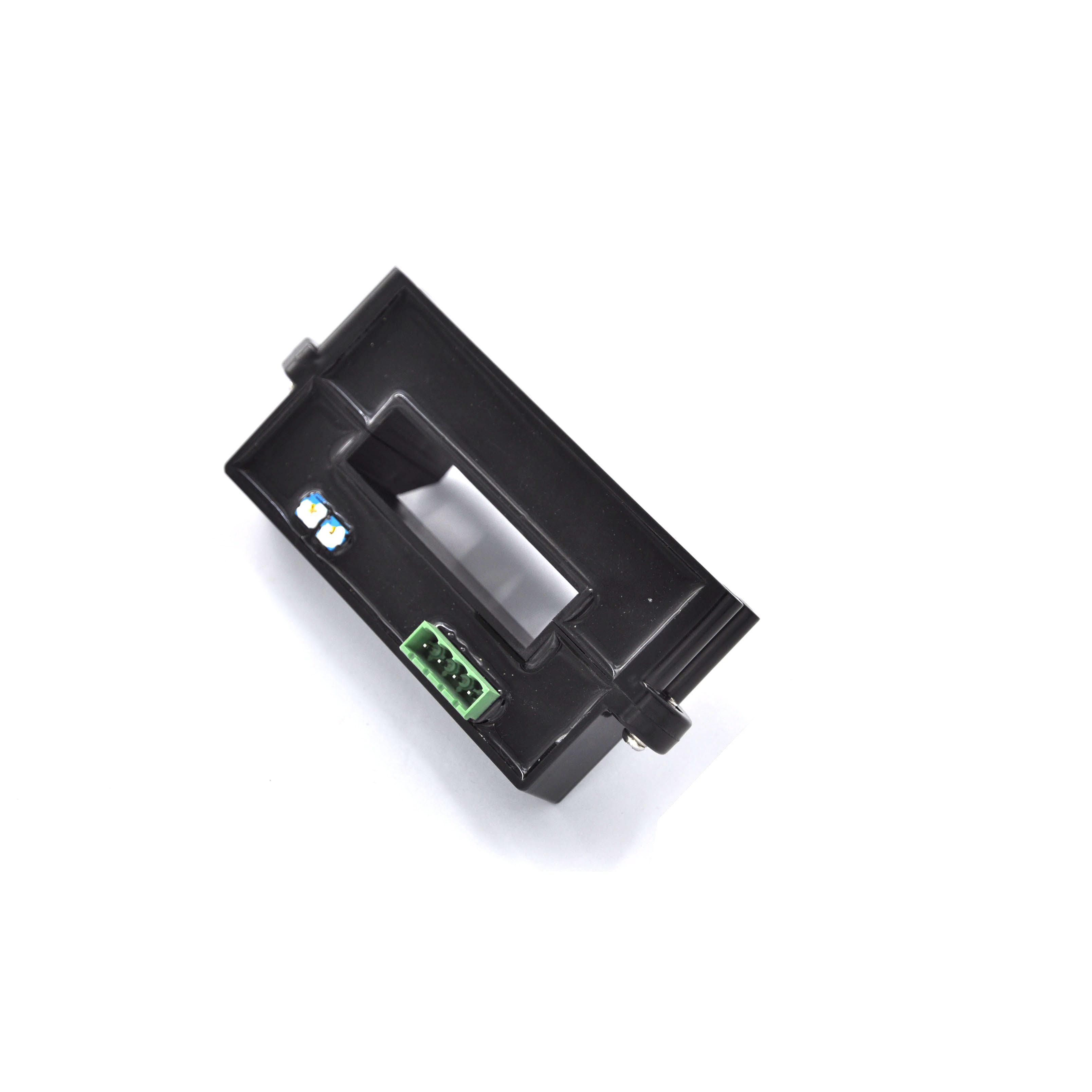

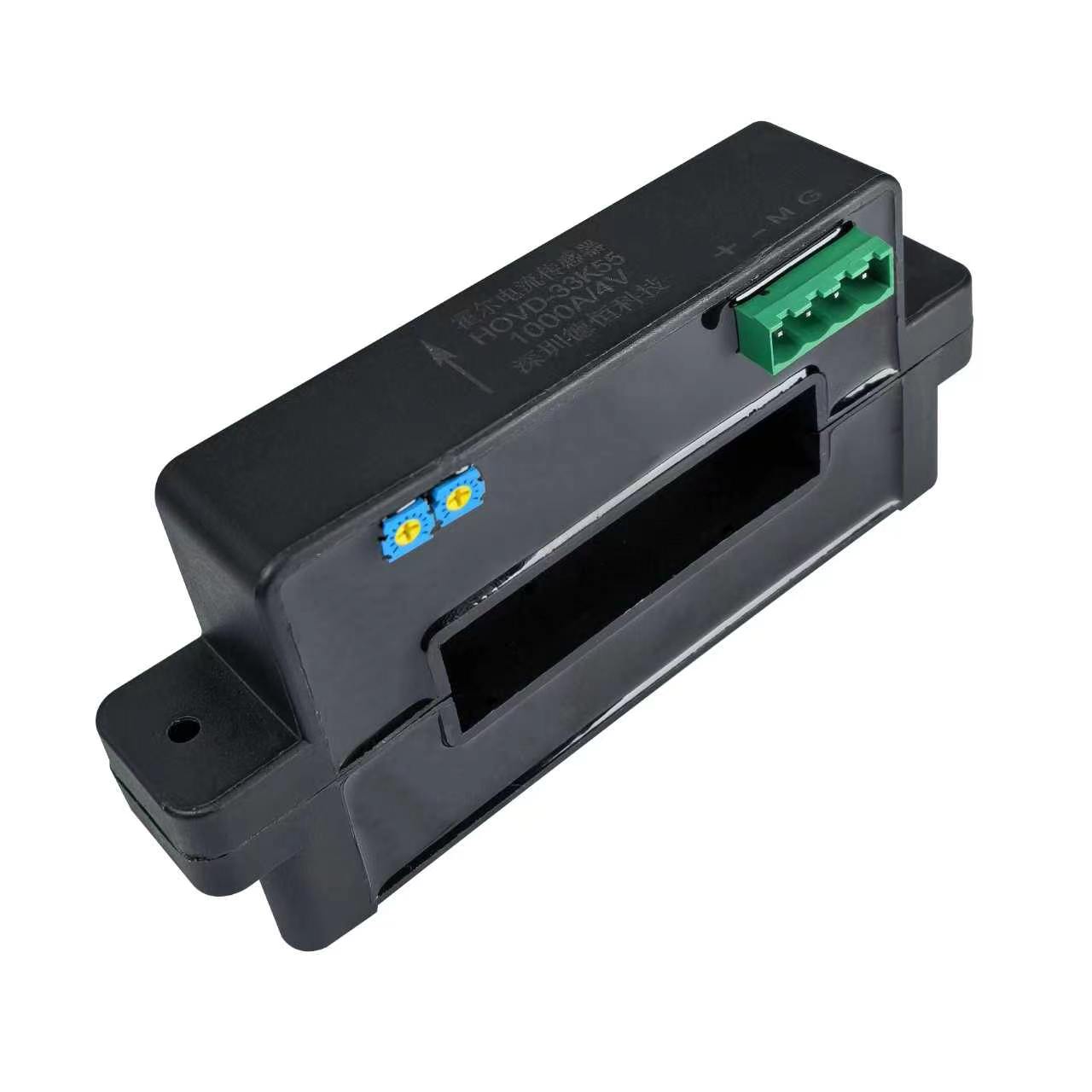

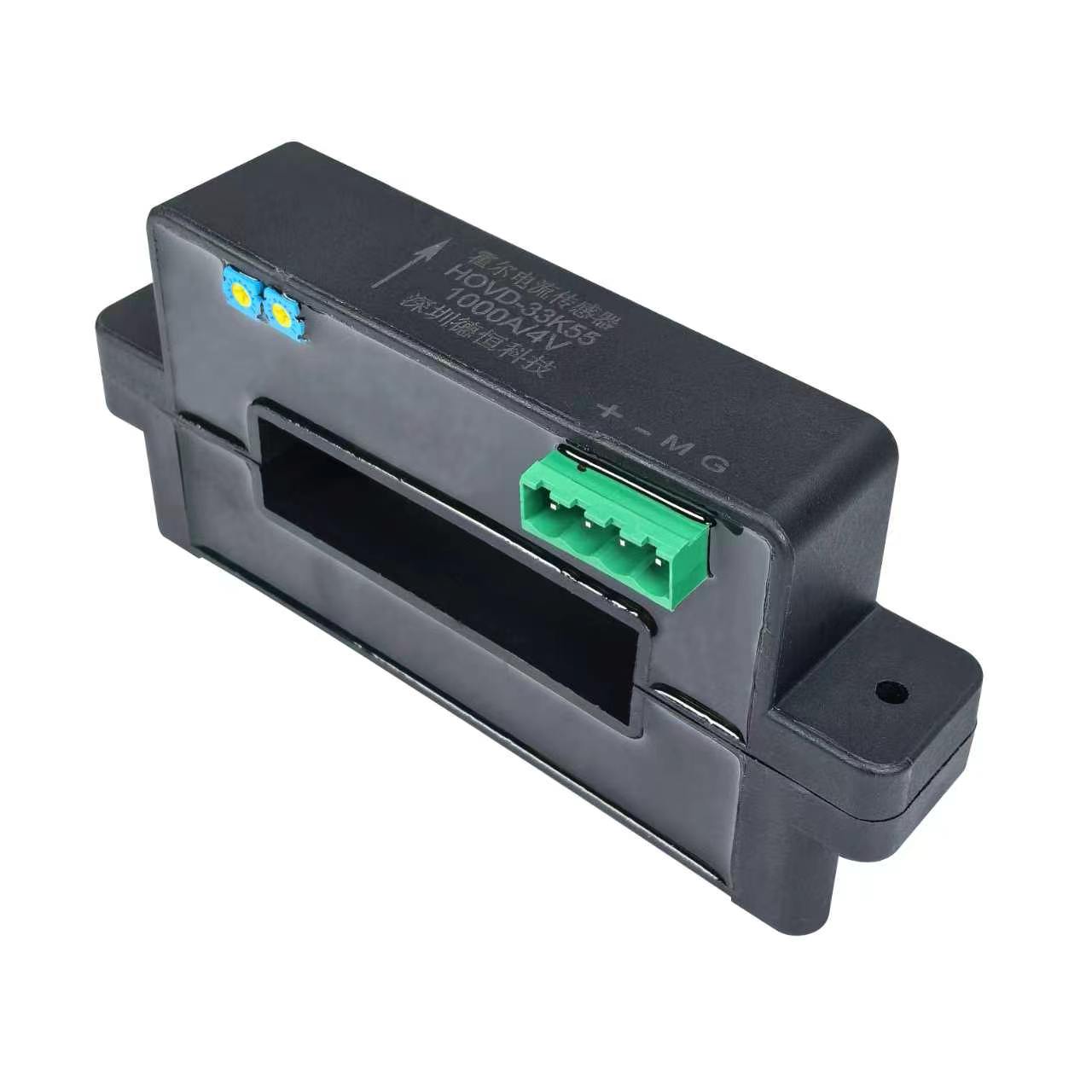

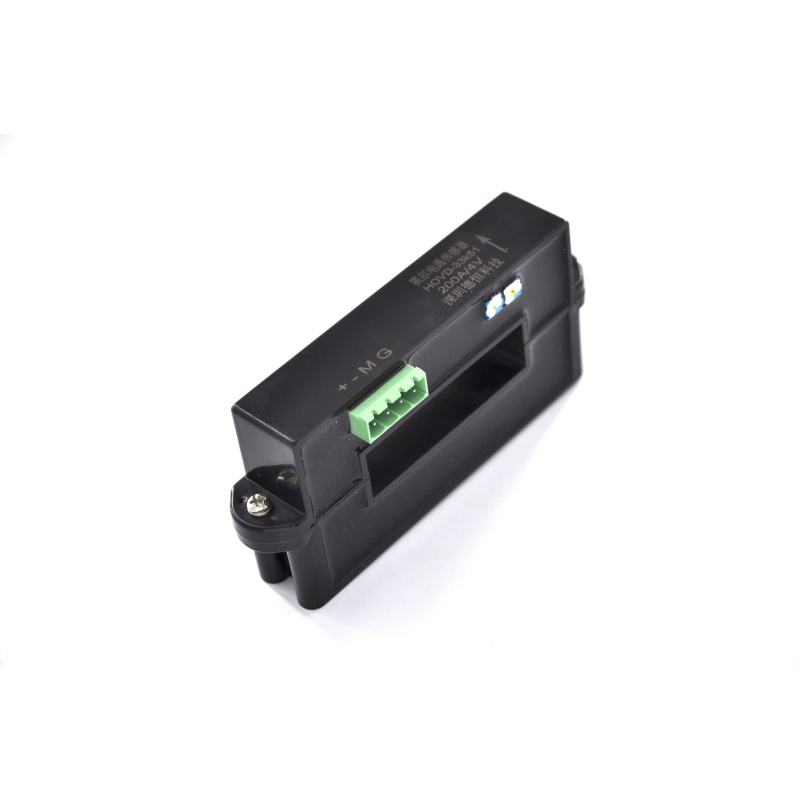

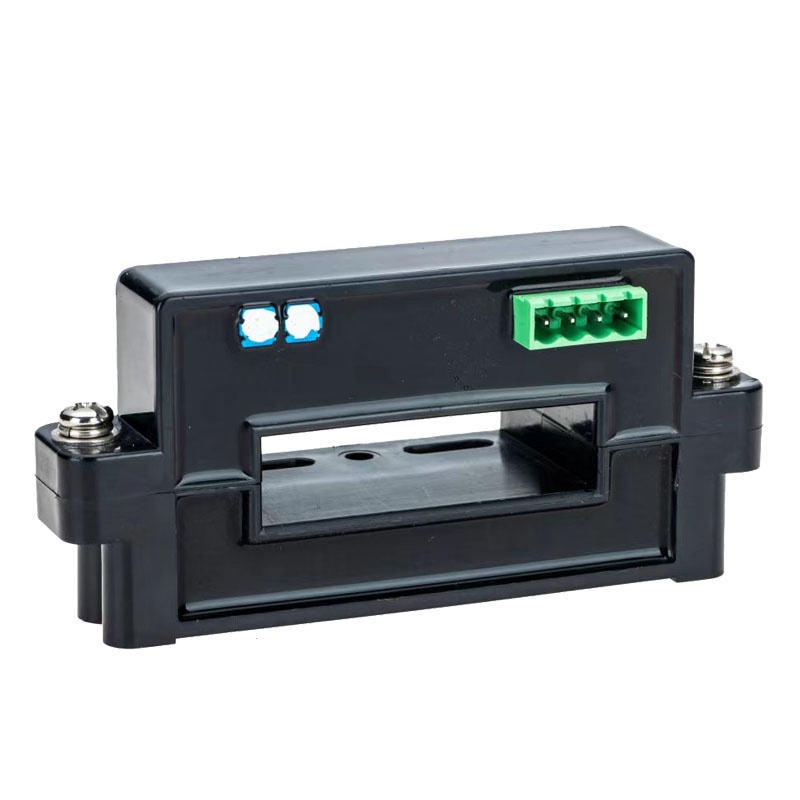

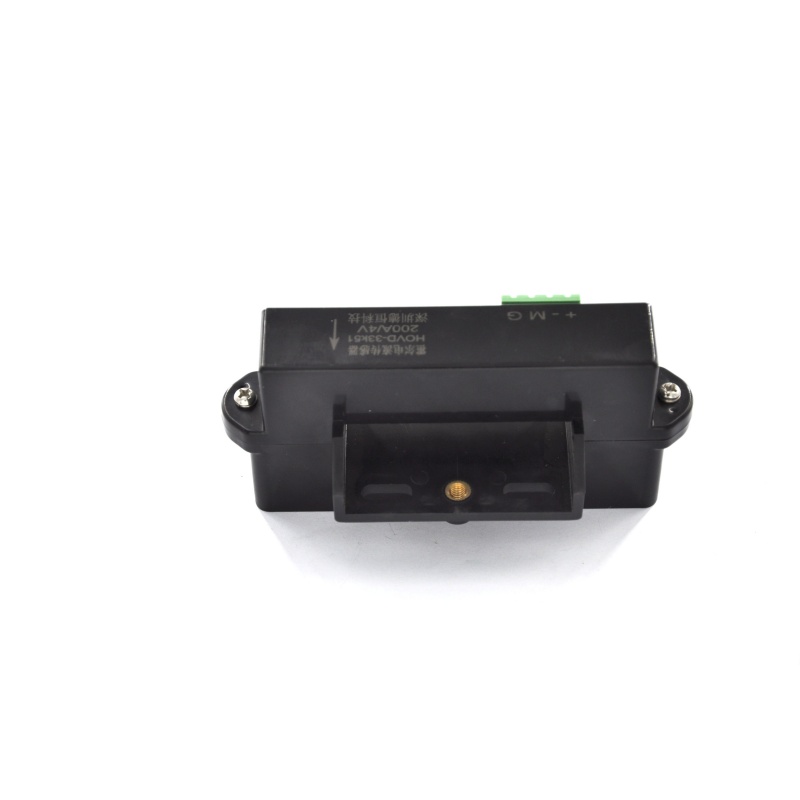

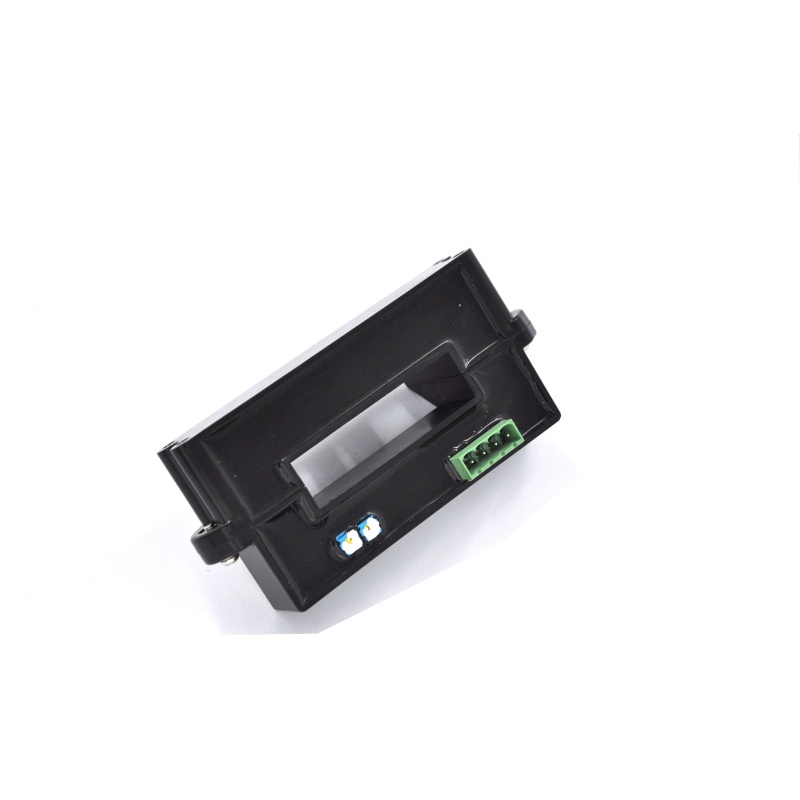

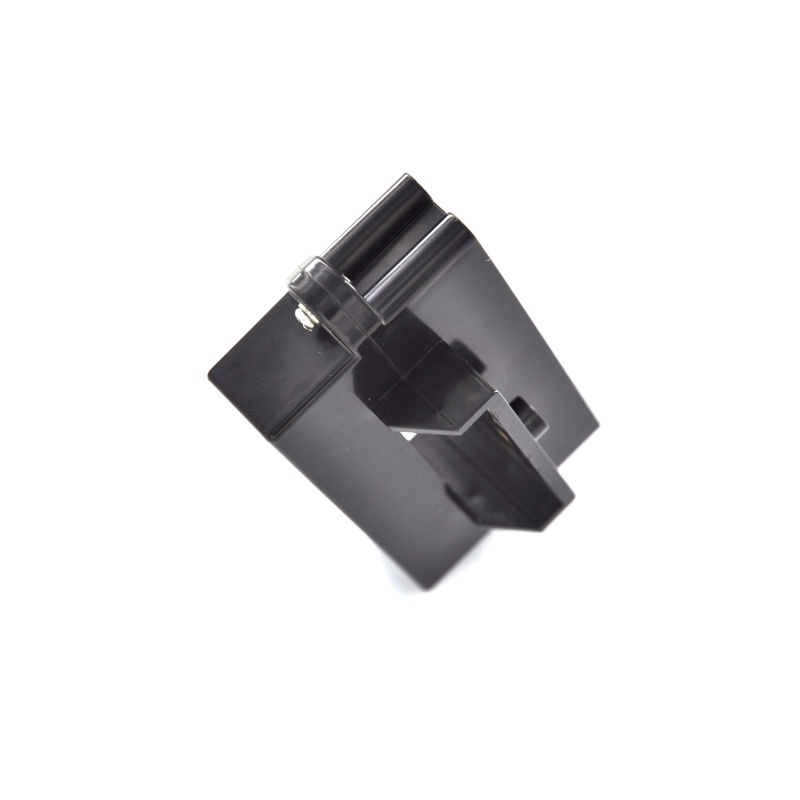

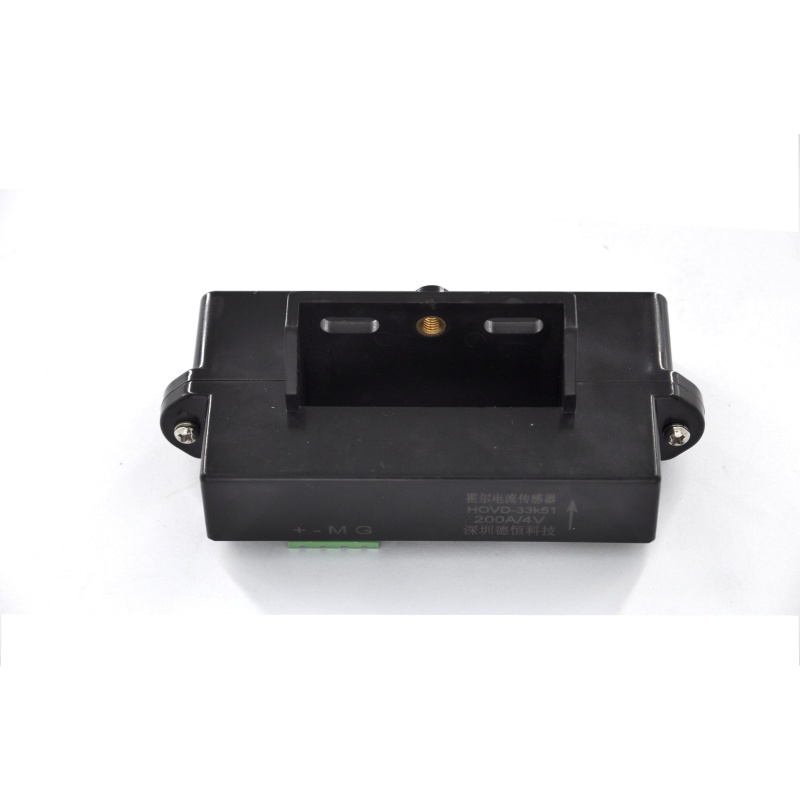

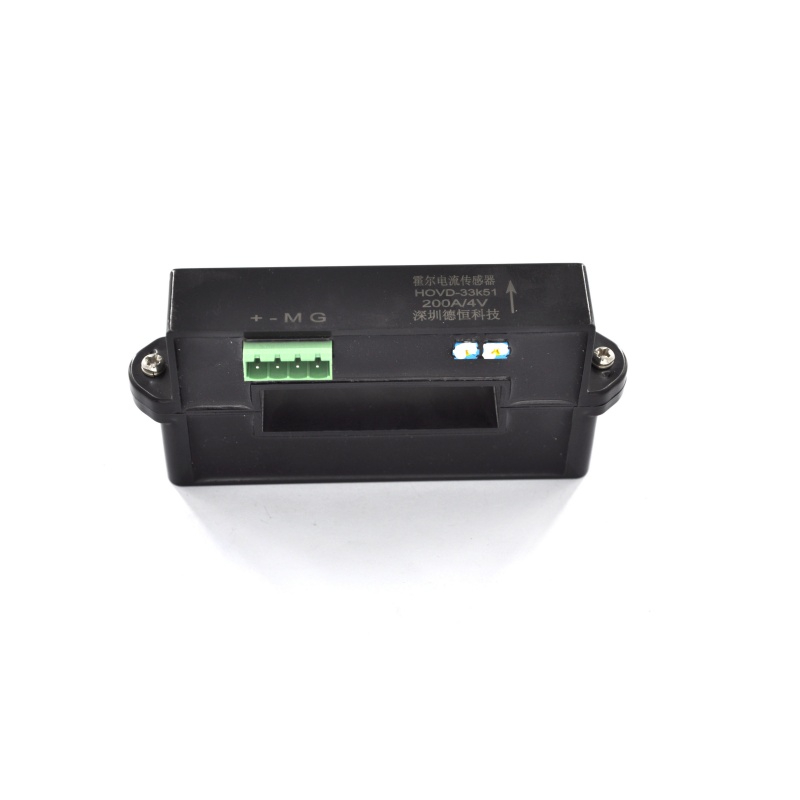

HOVD-33K5 سیریز ہال کرنٹ سینسر (دوہری بجلی کی فراہمی)
تعارف :
یہ نئی تیار کردہ اسپلٹ کور ہال کرنٹ سینسر سیریز ہیں جو ڈی سی، اے سی، ہائی فریکوئنسی، نبض کے ساتھ ساتھ کرنٹ سگنلز کی مختلف بے قاعدہ لہروں کا پتہ لگانے کے لیے استعمال کی جا سکتی ہیں۔
پرائمری اور سیکنڈری سائیڈز کو مکمل طور پر الگ تھلگ کر دیا گیا ہے تاکہ برقی وولٹیج کی حفاظت کو یقینی بنایا جا سکے۔
± 12V یا ± 15V دوہری بجلی کی فراہمی کے نظام پر لاگو ہوتا ہے۔
▁مو ر
خصوصیات :
کرنٹ کی ملٹی رینج کا پتہ لگانا
انسٹال کرنا آسان ہے۔
UL94-V0 معیار کے مطابق
RoHS ماحولیاتی ضروریات کے مطابق۔
فوائد :
اعلی صحت سے متعلق اور اچھی لکیریٹی۔
کم داخل کرنے کا نقصان اور مضبوط مخالف مداخلت کی صلاحیت
فوری ردعمل ,صفر تعصب چھوٹا، کم درجہ حرارت بڑھے
اچھی اوورلوڈ صلاحیت ؛ وسیع بینڈ فریکوئنسی
بیان کریں۔
درخواست:
مواصلاتی بیس اسٹیشن کا سامان
مواصلاتی بیس اسٹیشن کا سامان
توانائی کا نیا سامان
ویلڈنگ مشین پاور سپلائی
مواصلات کی طاقت
سوئچنگ پاور سپلائی
پی وی انورٹر
توانائی ذخیرہ کرنے کی بجلی کی فراہمی
ریل ٹرانزٹ
صنعتی پیمائش
پاور کنٹرول
سائز
نوٹ: یہ اسکیمیٹک ڈایاگرام ٹرانسفارمر کے کام کرنے کا بنیادی اصول ہے۔ ہم کسٹمر کے لیے ٹرانسفارمر سیمپلنگ سرکٹ ڈیزائن کر سکتے ہیں۔
جڑیں :
استعمال کے لیے ہدایات:
1. کرنٹ کو سرکٹ ڈایاگرام کی انشانکن سمت کے مطابق جوڑیں، کرنٹ کے آگے اور معکوس سمتوں پر توجہ دیں۔
2. ساختی ڈایاگرام میں نشان زد فنکشنل پنوں کی تعریف کے مطابق تاروں کو جوڑیں۔
تفصیلات
موڈ پیرامیٹر | HOVD-33K51 | HOVD-33K52 | HOVD-33K53 | HOVD-33K54 | HOVD-33K55 | HOVD-33K56 | HOVD-33K57 | یونٹ |
| درجہ بندی I nput C urrent | 200 | 400 | 600 | 800 | 1000 | 1500 | 2000 | اے |
| پیمائش کی حد | ±400 | ±800 | ±1200 | ±1600 | ±2000 | ±3000 | ±3000 | اے |
| بھری ہوئی R مزاحمت | 4 (T=25℃) | وی | ||||||
| بھری ہوئی مزاحمت | ≥10 | kΩ | ||||||
| سپلائی وولٹیج | ±12~±15(5% ) | وی | ||||||
| موجودہ کھپت | ≤15 | ایم اے | ||||||
| صفر آفسیٹ وولٹیج | ≤±20 ( T=25℃) | ایم وی | ||||||
| مقناطیسی غلط ترتیب وولٹیج | ≤±20 ( T=25℃) | ایم وی | ||||||
| غیر متوازن وولٹیج درجہ حرارت بڑھے | ≤±1mV/℃ （ IP=0 T=-10~+70℃ ） | ایم وی | ||||||
| لکیریت | ≤1 .0 ( T=25℃) | % | ||||||
| مجموعی طور پر درستگی | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||||
| جواب | <7 | µS | ||||||
| موصلیت وولٹیج کا سامنا | 3.0 | kV/منٹ | ||||||
| -3db بینڈ چوڑائی | DC…10 | kHz | ||||||
| کام کرنے والے درجہ حرارت کی حد | -20~+80 | ℃ | ||||||
| اسٹوریج درجہ حرارت کی حد | -40~+85 | ℃ | ||||||
نوٹ: اگر مندرجہ بالا جدول میں آپ کے استعمال کے لیے موزوں کوئی پروڈکٹ نہیں ہے، تو ہم آپ کی تکنیکی اور ساختی ضروریات کے مطابق پروڈکٹ تیار کر سکتے ہیں۔
