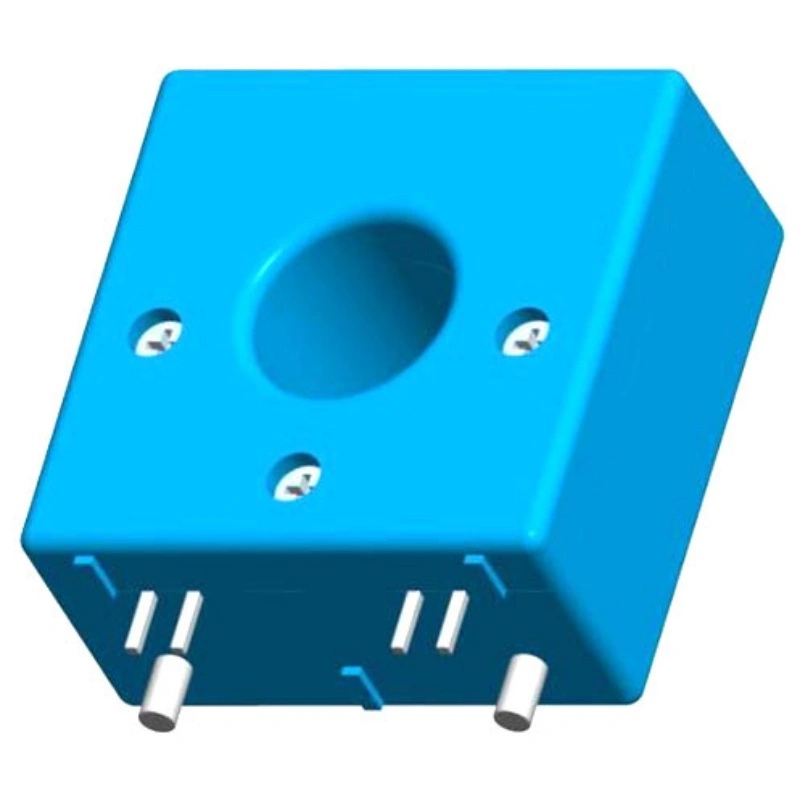

FCVD-16Sシリーズ フラックスゲート電流センサ（デュアル電源）-1
製品名: フラックスゲートリーク電流センサ
製品シリーズ: FC * * -16S**
入力電流: 6mADC/30mAC B型漏れ電流センサー
0.1A～0.4ADCまたはその他
電源電圧：デュアル電源±12～±15V、
単一電源 12V、5V
直線性: 1.0%
出力: アナログまたはスイッチ量
これは新しいタイプのフラックスゲート電流センサーで、磁気変調原理に基づいています。DC、AC、AC/DCスタックを含む微小電流（リーク電流）の測定に使用できます。一次側と二次側の絶縁、耐圧、安全性を備えています。±15Vのデュアル電源システムに対応し、±5Vを出力します。
特徴：
選択とOEMのためのさまざまなタイプ
美しくて軽い重量。
PCBマウント。
難燃性（UL94-V0）。
環境保護（EU RoHS）
アドバンテージ：
高精度
挿入時の損失が少ない。
強力な過負荷能力
素早い反応
強力な耐干渉性
良好な直線性
低いヌルオフセット
低い温度ドリフト
説明する
使用：
通信基地局装置
新エネルギー機器
DC充電パイル
コミュニケーション力
スイッチング電源
医療機器
鉄道輸送
対称的な障害検出
電力制御
電気溶接機の電源漏電検出
太陽光発電インバータの漏電検出
サイズ
回路図
注：この回路図はトランスの基本的な動作原理を示しています。お客様に合わせてトランスのサンプリング回路を設計することも可能です。
接続方法：
使用方法：
1. 回路図の校正方向に従って電流を接続し、電流の方向に注意してください。
2. 構造図のキャリブレーションの機能ピン定義に従ってワイヤを接続します。
仕様
パラメータ | FCVD-16S01 | FCVD-16S02 | FCVD-16S04 | ユニット | |
| イプン | 入力電流 | 100 | 200 | 400 | ミリアンペア |
| イプ | 測定範囲 | ±200 | ±400 | ±800 | ミリアンペア |
| VOUT | 出力電圧 | ±5 | VDC | ||
| 部屋 | 負荷抵抗 | ≥10kΩ | kΩ | ||
| RIS | 絶縁抵抗 | ＞500 | MΩ | ||
| VC | 供給電圧 | ±15 | V | ||
| IC | 消費電流 | ±35 | ミリアンペア | ||
| Vd | 隔離ヒポット | 3（50Hz/分） | kV | ||
| ヴォエ | ゼロオフセット電圧 | ＜50 | mV | ||
| TCVoE | オフセット電圧 温度ドリフト | ＜±4 | ＜±3 | ＜±2 | mV/℃ |
| TCVアウト | 温度ドリフト | ＜±2 | mV/℃ | ||
| X | 正確さ | ＜±1.0 （T=25℃ 、 RL=10kΩ ） | % | ||
| εl | 直線性 | ＜±0.5 | % | ||
| Tr | 応答 | ≤20 | MS | ||
| BW | バンド幅 | DC-7k | DC-11k | DC-18k | Hz |
| タ | 動作温度範囲 | -20~+80 | ℃ | ||
| Ts | 保管温度範囲 | -40~+85 | ℃ | ||
注: 上記の表にお客様の用途に適した製品がない場合は、お客様の技術的および構造的要件に応じて製品をカスタマイズできます。
