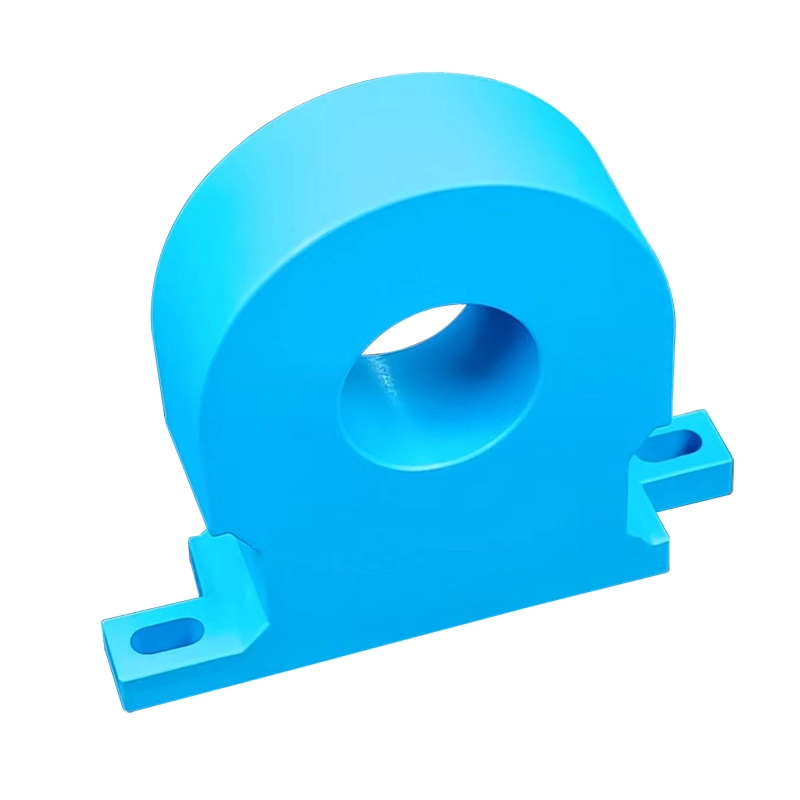

FCSS-63S**シリーズ フラックスゲート漏れ電流センサ（単一電源、スイッチ出力）
フラックスゲート漏れ電流センサー
定格入力電流: 6mA DC/10-30mA AC
出力：スイッチ（12V TTL）
電源： +12V
穴サイズ： 20.0mm
これは新しいタイプのフラックスゲート電流センサーで、磁気変調の原理に基づいています。DC、AC、AC と DC のスタックを含む漏れ電流を測定するために使用でき、通常は DC 動作を使用する機器の DC 漏れ電流の検出および保護として使用されます。
特徴：選択とOEMのためのさまざまなタイプ
美しくて軽い重量。
インストールも簡単。
難燃性（UL94-V0）。
環境保護（EU RoHS）
利点：高精度
挿入時の損失が少ない。
強力な過負荷能力
素早い反応
強力な耐干渉能力
用途：通信基地局装置
新エネルギー機器
DC充電パイル
コミュニケーション力
スイッチング電源
医療機器
鉄道輸送
産業計測
電力制御
電気自動車充電スタンド（モード3保護）に使用
一次および二次の分離、圧力、および安全性。
単一電源システムに適用され、スイッチング信号を出力し、より優れた保護を実現し、電源と動作電流のカスタマイズをサポートします。
セルフテスト機能付き製品
サイズ
回路図
使用方法：
1. 回路図の校正方向に従って電流を接続し、電流の方向に注意してください。
2. 構造図のキャリブレーションの機能ピン定義に従ってワイヤを接続します。
仕様
モデル | FCSS-63S91 | FCSS-63S92 | FCSS-63S93 | FCSS-63S94 | ユニット | |
イプン | 入力電流 | 6mA DC | 6mA DC/ | 6mA DC/ | 56mA DC/ | ミリアンペア |
対比 | 入力 | スイッチ | VDC | |||
部屋 | 負荷抵抗 | ≥10kΩ | kΩ | |||
VC | 電源電圧 | +12 | V DC | |||
IC | 電流ドレイン | ≤18 | ミリアンペア | |||
Vd | 絶縁耐電圧 | 3（50Hz/分） | kV | |||
ヴォ | ゼロオフセット電圧 | ≤50 | mV | |||
ヴォット | オフセット電圧ウォームドリフト | ≤±1 | mV/℃ | |||
Tr | 反応時間 | ≤20 | µS | |||
タ | 動作温度 | -20~+80 | ℃ | |||
Ts | 保管温度 | -40~+85 | ℃ | |||
