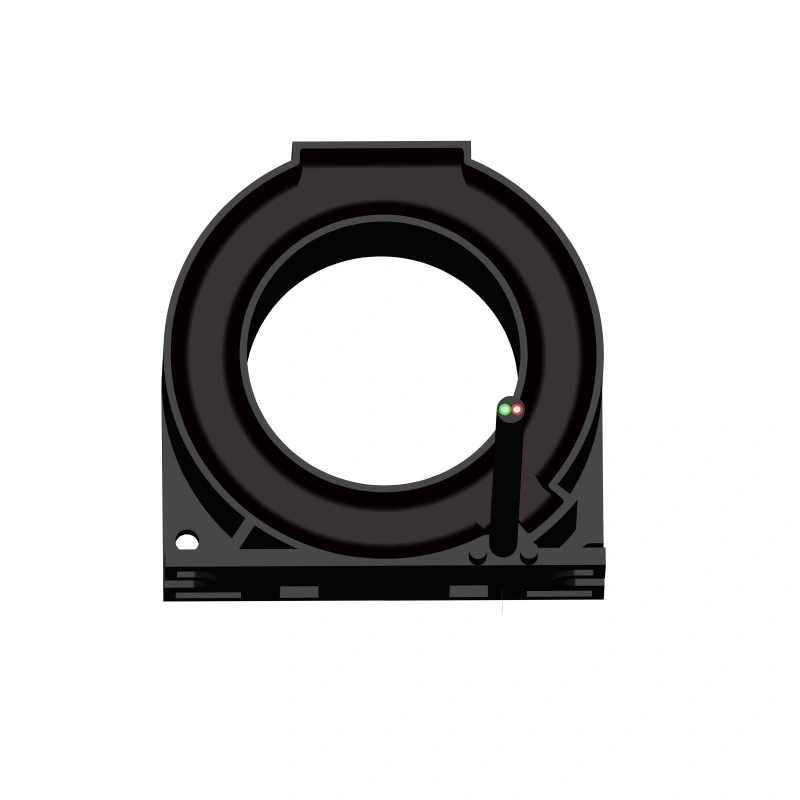

Trasformatore di corrente serie DHC53B
Caratteristica :
1.
Nucleo nanocristallino ,
2. Alta precisione, buona linearità ;
3. Resina epossidica, sicura e affidabile
4. Ritardante di fiamma (UL94- V0),
5. Protezione ambientale (RoHS UE).
6. Dimensioni ridotte e peso leggero
7. Facile da montare e saldare
Più scelte
Descrivere
Norma nazionale GB 1208-2006;
Standard industriale jbt 10665-2006.
Temperatura di utilizzo:-25℃-+85℃
Umidità relativa:≤95%
Ambito di applicazione:
Adatto per strumentazione, ecc., necessità di convertire una grande corrente in
piccola corrente per misurazioni precise, utilizzata per misurazioni di precisione o come protezione di sicurezza elettrica.
Note:
Se il carico collegato al secondario del trasformatore supera la capacità di carico nominale, potrebbe verificarsi una riduzione della precisione o una saturazione. Se è necessario aumentare la capacità di carico , possiamo fornire soluzioni personalizzate.
Misurare
Schema del circuito
Nota: questo schema elettrico illustra il principio di funzionamento di base del trasformatore. Possiamo progettare il circuito di campionamento del trasformatore per il cliente.
Specifica
| NO | Elementi | Prestazione | |||||
| 1 | Modello | DHC53BB1 | DHC53BB2 | DHC53BB3 | DHC53BB4 | DHC53BB7 | DHC53BB8 |
| 2 | Corrente di ingresso nominale | 200A | 200A | 300A | 400A | 500A | 600A |
| 3 | Corrente di uscita nominale | 50 mA | 100 mA | 100 mA | 100 mA | 100 mA | 100 mA |
| 4 | Consenti sovraccarico multiplo | 1.2volte | |||||
| 5 | Rapporto | 4000:1 | 2000:1 | 3000:1 | 4000:1 | 5000:1 | 6000:1 |
| 6 | Differenza di rapporto | ≤0.1% | |||||
| 7 | Differenza di fase | ≤5´ | |||||
| 8 | Livello di precisione | 0.1 | |||||
| 9 | Gamma lineare | 0 ~120% | |||||
| 10 | Linearità | ≤0.1% | |||||
| 11 | Resistenza al carico | 100Ω | |||||
| 12 | Tensione di tenuta all'isolamento | 3 kV/2 mA/1 min | |||||
| 13 | Gamma di frequenza | 20～ 20kHz ( frequenza di prova: 50Hz) | |||||
| 14 | Temperatura di lavoro | -25~85℃ | |||||
| 15 | Temperatura di conservazione | -40~90℃ | |||||
| 16 | Umidità relativa | ≤95% | |||||
Nota: se nella tabella sopra non è presente alcun prodotto adatto al tuo utilizzo, possiamo personalizzare il prodotto in base alle tue esigenze tecniche e strutturali.
