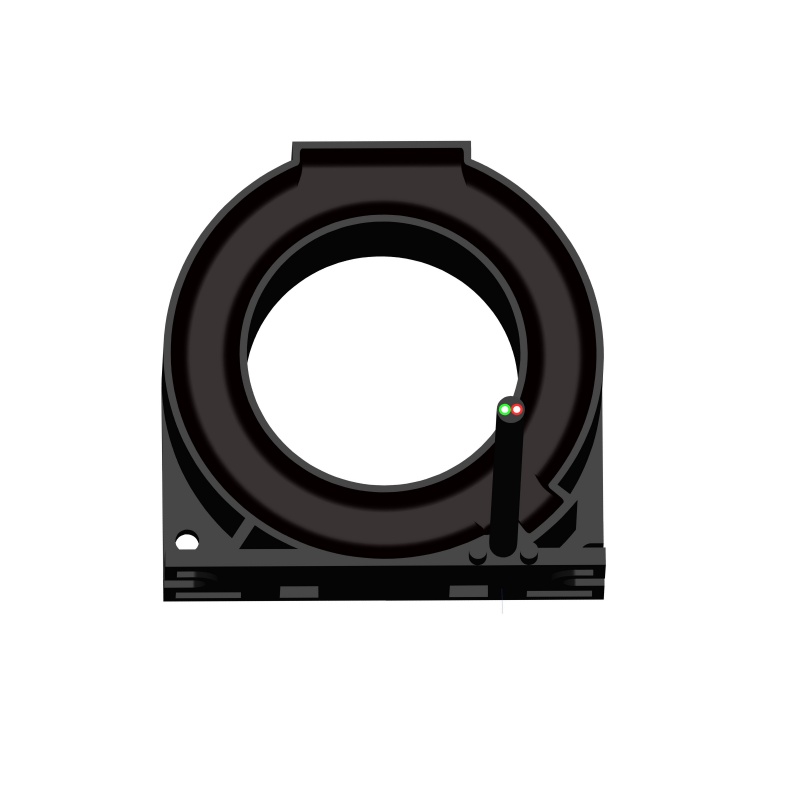

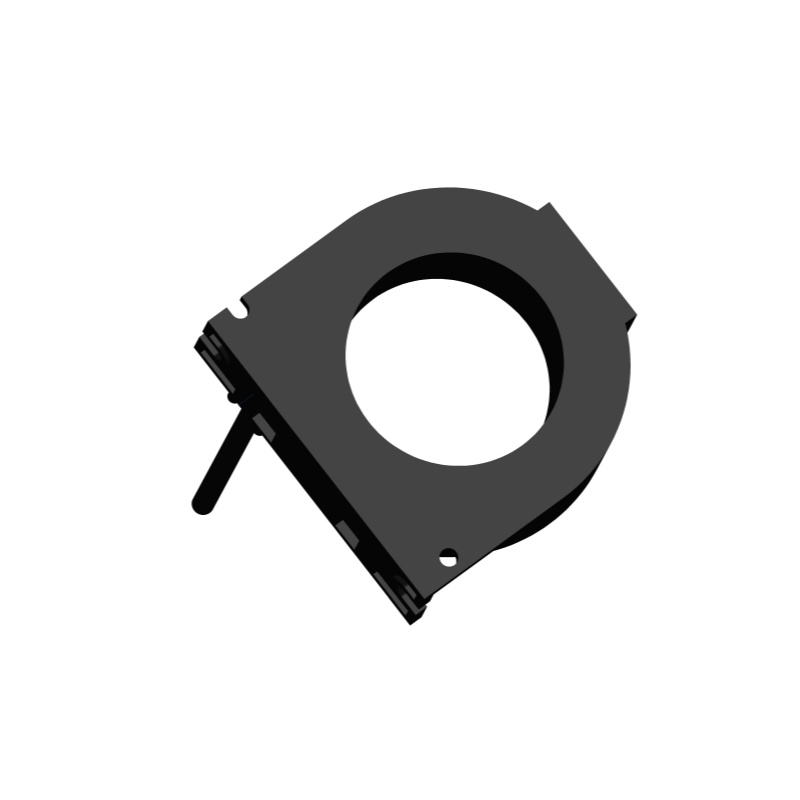

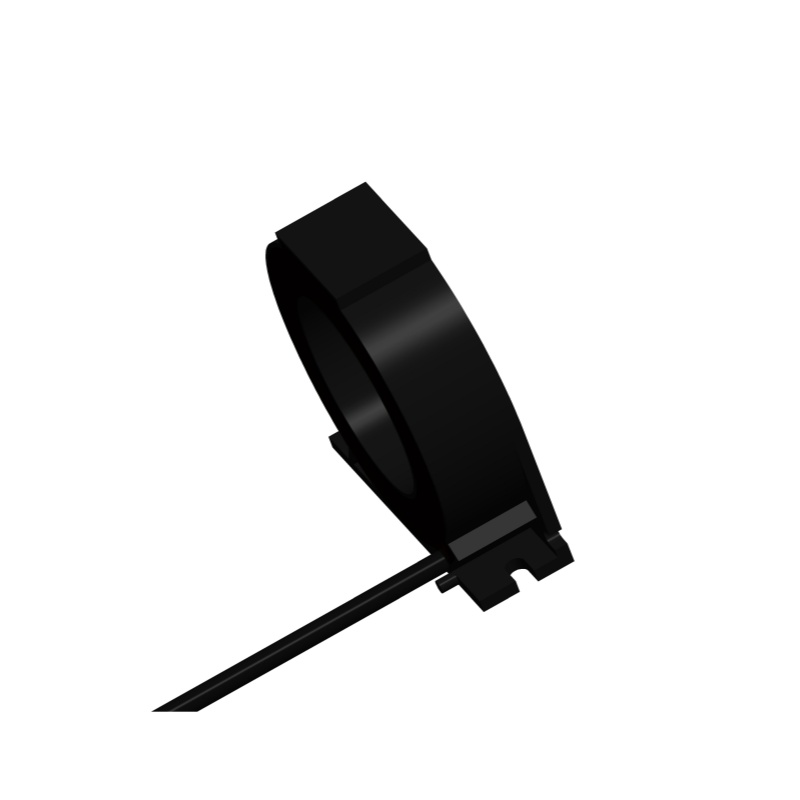

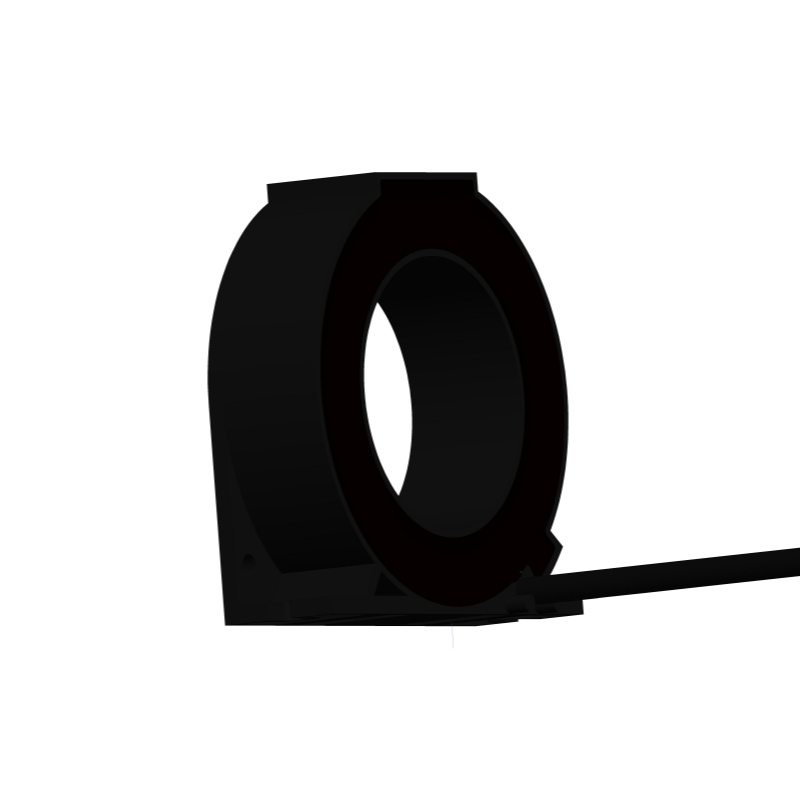

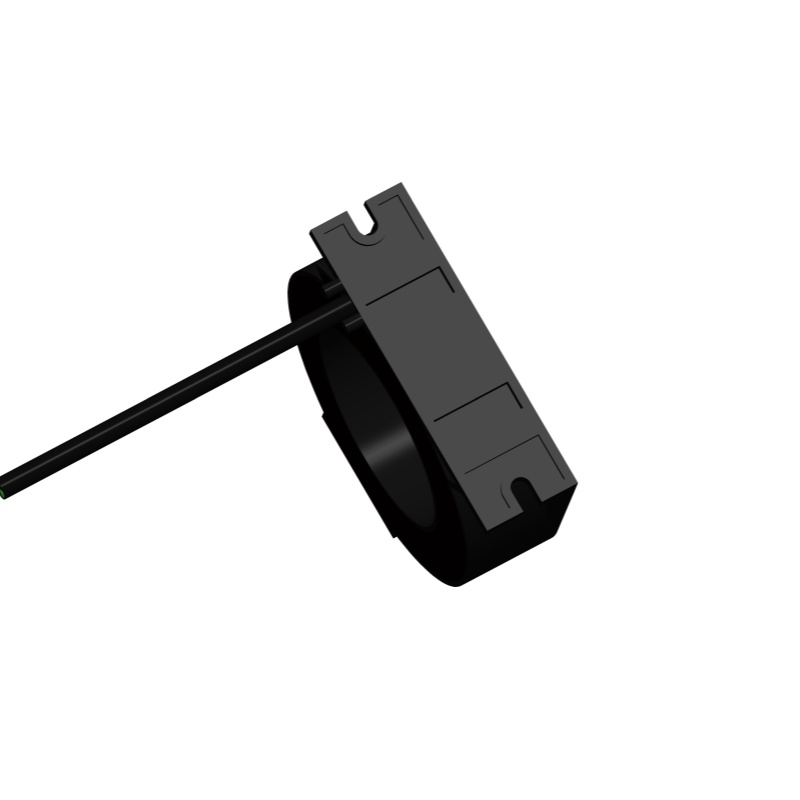

Trafo Arus Seri DHC53B
Fitur: ：
1.
Inti nanokristalin
，
2. Presisi tinggi, linearitas yang baik ；
3. Pot epoksi, Aman dan andal
4. Tahan api (UL94- V0),
5. Perlindungan lingkungan (EU RoHS).
6. Ukuran kecil dan ringan
7. Mudah dirakit dan dilas
Lebih banyak pilihan
Menggambarkan
Standar nasional gb 1208-2006；
Standar Industri jbt 10665-2006.
Gunakan Suhu: -25℃-+85℃
Kelembaban relatif: ≤95%
Lingkup aplikasi:
Cocok untuk instrumentasi, dll., perlu mengubah arus besar menjadi
arus kecil untuk pengukuran yang tepat, Digunakan untuk pengukuran presisi atau sebagai perlindungan keselamatan listrik.
Catatan：
Jika beban yang dihubungkan ke sekunder transformator melebihi kapasitas beban pengenal, hal ini dapat mengakibatkan berkurangnya akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban dan kami dapat menyediakan disesuaikan.
Ukuran:
Skema rangkaian
Catatan:: Diagram skematik ini merupakan prinsip kerja dasar trafo Kita dapat merancang rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi Produk
Tidak ada | Item item | Kinerja | |||||
1 | Model | DHC53BB1 | DHC53BB2 | DHC53BB3 | DHC53BB4 | DHC53BB7 | DHC53BB8 |
2 | Arus masukan terukur | 200A | 200A | 300A | 400A | 500A | 600A |
3 | Nilai arus keluaran | 50bu | 100bu | 100bu | 100bu | 100bu | 100bu |
4 | Izinkan kelebihan beban berkali-kali | 1.2 waktu | |||||
5 | Perbandingan | 4000:1 | 2000:1 | 3000:1 | 4000:1 | 5000:1 | 6000:1 |
6 | Perbedaan rasio | ≤0.1% | |||||
7 | Perbedaan fase | ≤5´ | |||||
8 | Tingkat akurasi | 0.1 | |||||
9 | Rentang linier | 0 ～ 120% | |||||
10 | Linearitas | ≤0.1% | |||||
11 | Ketahanan Beban | 100Ω | |||||
12 | isolasi menahan tegangan | 3kV/2mA/1 menit | |||||
13 | rentang frekuensi | 20 ～ 20kHz (Frekuensi Uji: 50Hz) | |||||
14 | Suhu Kerja | -25 ～ 85℃ | |||||
15 | Suhu penyimpanan | -40 ～ 90℃ | |||||
16 | Kelembaban relatif | ≤95% | |||||
Catatan: Jika tidak ada produk yang cocok untuk Anda gunakan pada tabel di atas, kami dapat menyesuaikan produk sesuai dengan kebutuhan teknis dan struktural Anda.
