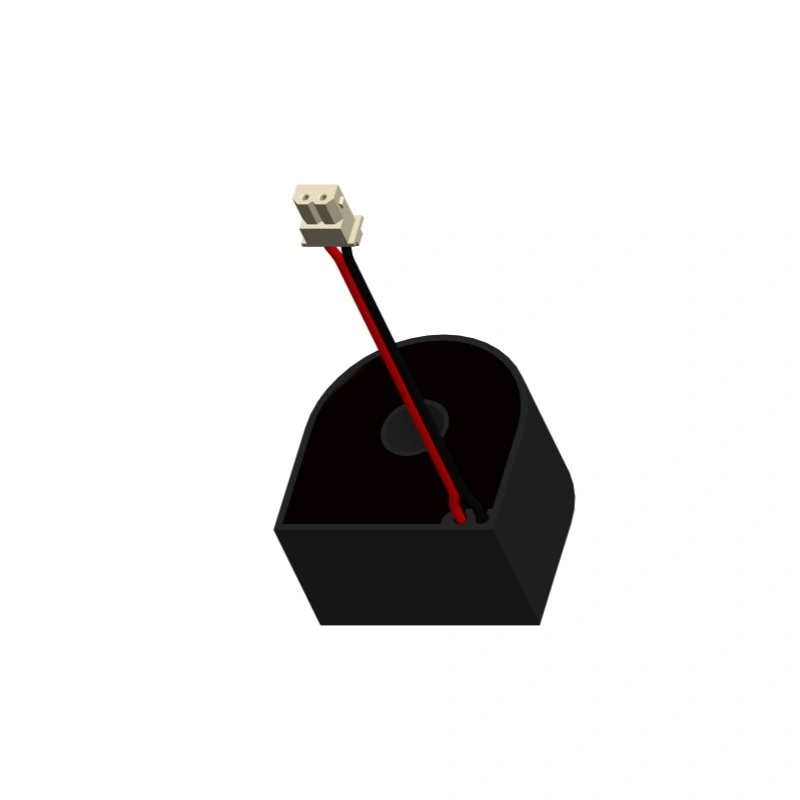

Specifica DHC72CBC
Caratteristica ：
1.
Nucleo nanocristallino e nucleo composito amorfo
2. Funzione componente anti-DC
3. Alta precisione, buona linearità
4. Scatola di schermatura incorporata, buon effetto schermante
5. Invasatura epossidica, sicura e affidabile
6. Ritardante di fiamma (UL94-V0)
7. Piccole dimensioni e peso leggero
Più scelte
Descrivere
Norma nazionale GB 1208-2006;
Standard industriale jbt 10665-2006.
Temperatura di utilizzo:-25℃-+85℃
Umidità relativa:≤95%
Ambito di applicazione:
Adatto per strumentazione, ecc., necessità di convertire una grande corrente in
piccola corrente per misurazioni precise, utilizzata per misurazioni di precisione o come protezione di sicurezza elettrica.
Note:
Se il carico collegato al secondario del trasformatore supera la capacità di carico nominale, potrebbe verificarsi una riduzione della precisione o una saturazione. Se è necessario aumentare la capacità di carico , possiamo fornire soluzioni personalizzate.
Misurare
Schema del circuito
Nota: questo schema elettrico illustra il principio di funzionamento di base del trasformatore. Possiamo progettare il circuito di campionamento del trasformatore per il cliente.
Specifica
| NO | Elementi | Prestazione |
| 1 | Modello | 50 armi |
| 2 | Corrente di ingresso nominale | 20mArms |
| 3 | Rapporto | N1:N2=1 ：2500 |
| 4 | Differenza di rapporto | ≤±0.1%( Corrente del punto di prova: 5%） |
| 5 | differenza di fase | ≤10´ ( Corrente del punto di prova: 5%） |
| 6 | Livello di precisione | 0,1 |
| 7 | Gamma lineare | 3,33%～ 100% |
| 8 | Linearità | ≤0.1% (3.33% ~100%) |
| 9 | Resistenza al carico | 5Ω |
| 10 | tensione di tenuta all'isolamento | 3 kV |
| 11 | gamma di frequenza | 50/60 Hz |
| 12 | Temperatura di lavoro | -25~85℃ |
| 13 | Temperatura di conservazione | -40~90℃ |
| 14 | Umidità relativa | ≤95% |
| 15 | filo smaltato | 2UEW 0,12 155℃ |
Nota: se nella tabella sopra non è presente alcun prodotto adatto al tuo utilizzo, possiamo personalizzare il prodotto in base alle tue esigenze tecniche e strutturali.
