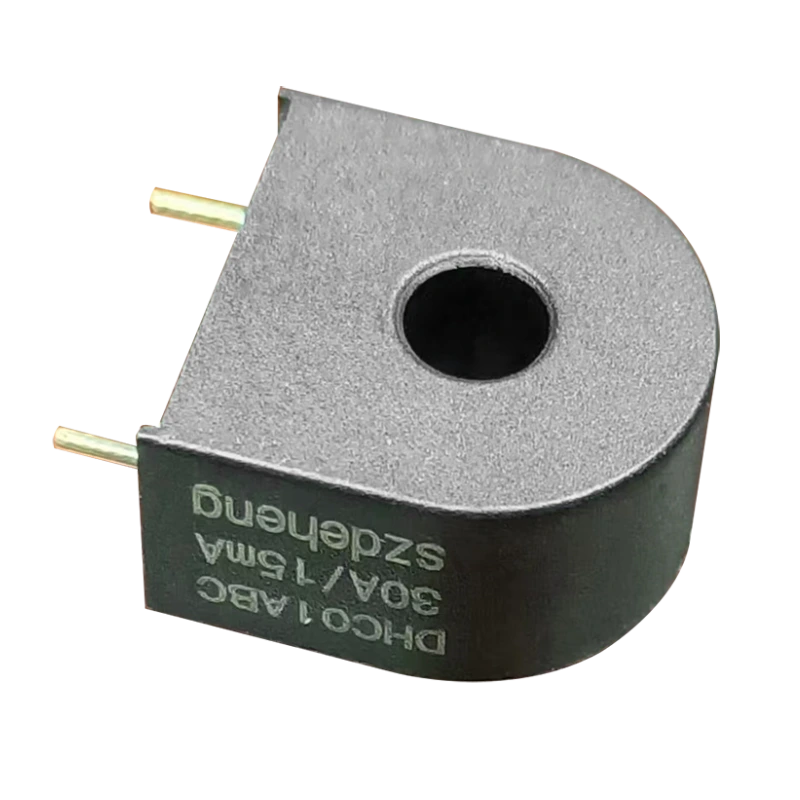

Trasformatore di corrente serie DHC01A 1
Trasformatore di corrente serie DHC01A 2
Trasformatore di corrente serie DHC01A 3
Trasformatore di corrente serie DHC01A 4
Trasformatore di corrente serie DHC01A 5
Trasformatore di corrente serie DHC01A 1
Trasformatore di corrente serie DHC01A 2
Trasformatore di corrente serie DHC01A 3
Trasformatore di corrente serie DHC01A 4
Trasformatore di corrente serie DHC01A 5

Trasformatore di corrente serie DHC01A

Caratteristica:

1. Nucleo in permallo

2. Alta precisione, buona linearità

3. Invasatura epossidica, sicura e affidabile

4. Ritardante di fiamma (UL94-V0)

5. Protezione ambientale (RoHS UE)

6. Design piccolo e compatto

7. Facile da montare e saldare

    oops ...!

    Nessun dato di prodotto.

    vai alla pagina principale

    Più scelte

    nessun dato
    电流互感器01A-4
    电流互感器01A-4
    电流互感器01A-3
    电流互感器01A-3
    电流互感器01A-1
    电流互感器01A-1
    电流互感器01A-2
    电流互感器01A-2

    Descrivere

    Norma nazionale GB 1208-2006;

    Standard industriale jbt 10665-2006.

    Usa la temperatura: -25℃-+85℃

    Umidità relativa: ≤95%

    Ambito di applicazione:  Adatto per strumentazione, ecc., necessita di convertire una corrente elevata in una corrente ridotta per misurazioni precise, Utilizzato per misurazioni di precisione o come protezione di sicurezza elettrica.


    Note: Se il carico collegato al secondario del trasformatore supera la capacità di carico nominale, potrebbe verificarsi una riduzione della precisione o della saturazione. Se è necessario aumentare la capacità di carico, possiamo fornirlo su misura.

    Trasformatore di corrente serie DHC01A 10

    Dimensioni

    未标题-3

    Schema del circuito

    Nota:  Questo diagramma schematico è il principio di funzionamento di base del trasformatore  Possiamo progettare per il cliente il circuito di campionamento del trasformatore.


    Specifica

    Progetto

    Prestazioni

    Modello

    DHC01AB1

    DHC01AD1

    DHC01AD2

    DHC01AD3

    DHC01AF1

    DHC01AF2

    Corrente di ingresso nominale

    15A

    5A

    10A

    20A

    5A

    10A

    Corrente di uscita nominale

    5ma

    2.5ma

    5ma

    10ma

    5ma

    10ma

    Consenti sovraccarico multiplo

    1.5volte

    2volte

    2volte

    1.5volte

    2volte

    2volte

    Rapporto

    3000:1

    2000:1

    1000:1

    Differenza di rapporto

    ≤0.1%

    ≤0.1%

    ≤0.2%

    Differenza di fase

    ≤5´

    ≤10´

    ≤30´

    Livello di precisione

    0.1

    0.2

    0.5

    Gamma lineare

    0~120%

    0~200%

    0~200%

    0~120%

    0~200%

    0~200%

    Linearità

    ≤0.1%

    ≤0.2%

    Resistenza al carico

    20Ω

    isolamento resistere alla tensione

    3kV/2mA/1min

    intervallo di frequenze

    20~20kHz (frequenza di prova: 50Hz)

    Temperatura di lavoro

    -25~85℃

    Temperatura di conservazione

    -40~90℃

    Umidità relativa

    ≤95%

    Nota: Se nella tabella sopra non è presente alcun prodotto adatto al vostro utilizzo, possiamo personalizzare il prodotto in base alle vostre esigenze tecniche e strutturali.
