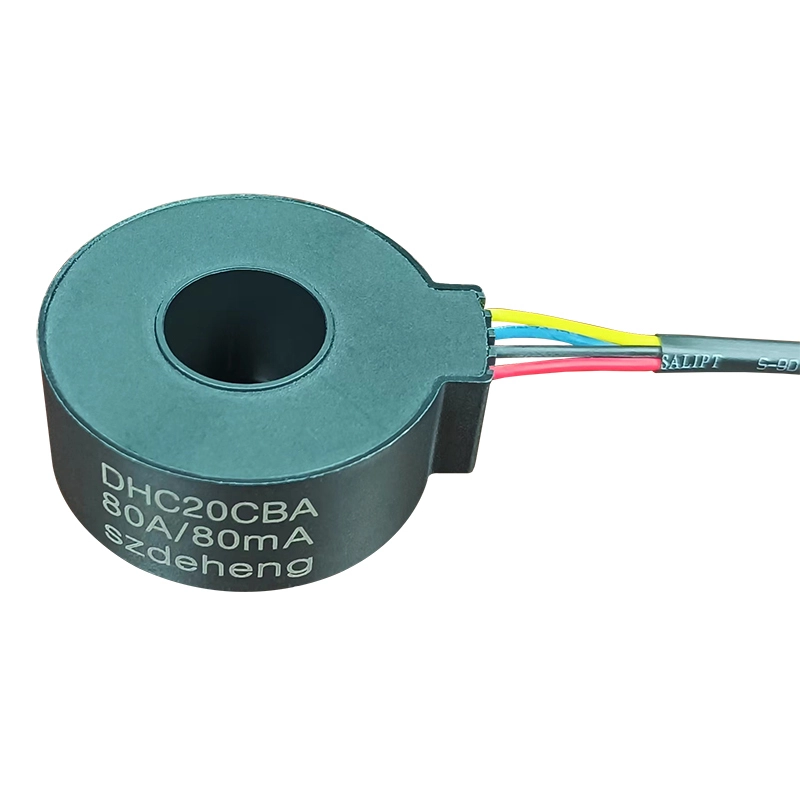

Transformator Arus Seri DHC20C (Termasuk terminal uji mandiri)
Trafo Arus AC
Nilai masukan saat ini: AC 80A
Perbandingan: 1000:1 / 2000:1
Ukuran lubang: 16.8Mm semua
Fitur:
1
Inti nanokristalin
2 Presisi tinggi, linearitas yang baik
3 Termasuk terminal tes mandiri
4 Pot epoksi, Aman dan andal
5 Tahan api (UL94- V0)
6 Perlindungan lingkungan (EU RoHS).
7 Koneksi terminal, tidak perlu diperbaiki, mudah digunakan
Lebih banyak pilihan
Pedoman
Standar nasional gb 1208-2006；
Standar Industri jbt 10665-2006.
Gunakan Suhu: -25℃-+85℃
Kelembaban relatif: ≤95%
Lingkup aplikasi:
Cocok untuk instrumentasi, dll., perlu mengubah arus besar menjadi
arus kecil untuk pengukuran yang tepat, Atau digunakan sebagai deteksi kebocoran arus.
Catatan：
Jika beban yang dihubungkan ke sekunder transformator melebihi kapasitas beban pengenal, hal ini dapat mengakibatkan berkurangnya akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban dan kami dapat menyediakan disesuaikan.
Ukuran:
Skema rangkaian
Spesifikasi Produk
Barang yang | Kinerja | |
Model | DHC20CBA | DHC20CBB |
Arus masukan terukur | 80A | 80A |
Nilai arus keluaran | 80bu | 40bu |
Perbandingan | N1:N2 = 1000：1 | N1:N2 = 2000：1 |
Perbandingan | N1:N4=sesuai kebutuhan （terminal uji mandiri） | |
Kesalahan saat ini | ≤0.1% | ≤0.1% |
Kesalahan fase | ≤10’ | ≤5’ |
Ketahanan Beban | 20Ω | 100Ω |
Rentang linier | 0～120% | |
isolasi menahan tegangan | N1&N2对N3&N4 = 3kV/2mA/1 menit | |
rentang frekuensi | 50/60hz | |
Suhu Kerja | -40～85℃ | |
Suhu penyimpanan | -40～90℃ | |
Kelembaban relatif | ≤95% | |
Catatan: Produk ini dapat digunakan sebagai trafo arus untuk mengukur arus kerja; itu juga dapat digunakan sebagai transformator urutan nol untuk mengukur arus bocor untuk melindungi peralatan listrik dan keselamatan pribadi.
