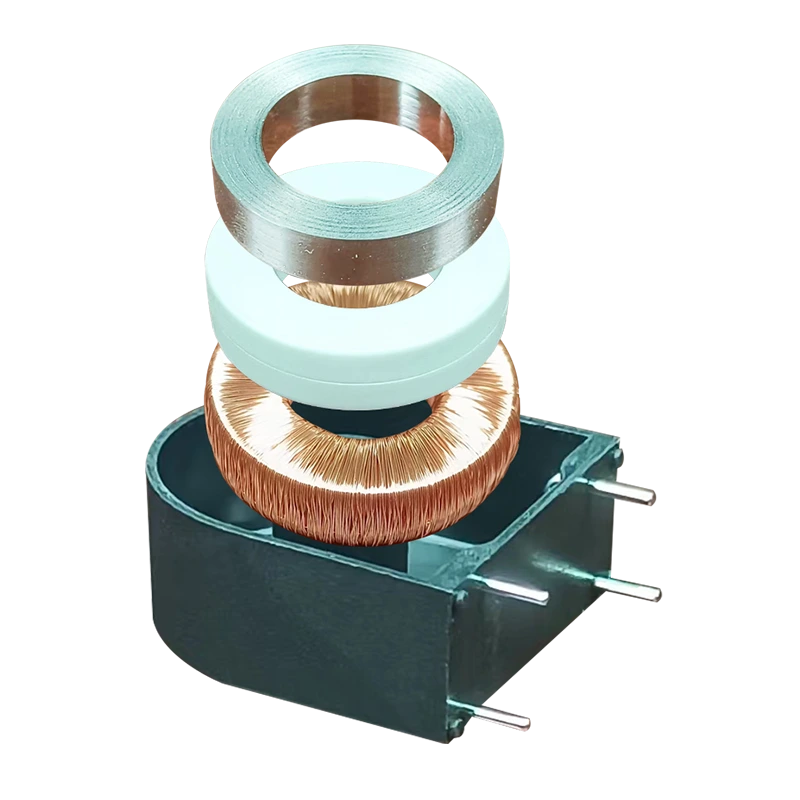

एसी करंट ट्रांसफार्मर
रेटेड इनपुट करंट:AC 10-30A
अनुपात: 1000:1 / 2000:1 / 2500:1
छेद का आकार: 7.0 मिमी
वर्णन करना
राष्ट्रीय मानक जीबी 1208-2006;
उद्योग मानक जेबीटी 10665-2006।
तापमान का उपयोग करें: -25℃-+85℃
सापेक्षिक आर्द्रता: ≤95%
आवेदन की गुंजाइश:
उपकरण आदि के लिए उपयुक्त, बड़े करंट को परिवर्तित करने की आवश्यकता है
सटीक माप के लिए छोटा करंट, सटीक माप के लिए या विद्युत सुरक्षा सुरक्षा के रूप में उपयोग किया जाता है।
टिप्पणियाँ:
यदि ट्रांसफार्मर के सेकेंडरी से जुड़ा लोड रेटेड लोड क्षमता से अधिक है, इसके परिणामस्वरूप सटीकता या संतृप्ति कम हो सकती है। यदि आपको भार क्षमता बढ़ाने की आवश्यकता है और हम अनुकूलित प्रदान कर सकते हैं.
आकार
सर्किट योजनाबद्ध
नोट: यह योजनाबद्ध आरेख ट्रांसफार्मर का मूल कार्य सिद्धांत है हम ग्राहक के लिए ट्रांसफार्मर सैंपलिंग सर्किट डिजाइन कर सकते हैं।
विशिष्टता
परियोजना | प्रदर्शन | |||||
मॉडल | DHC51ABA | DHC51AB0 | DHC51AB2 | DHC51AB3 | DHC51AD2 | DHC51AD3 |
रेटेड इनपुट करंट | 10A | 25A | 20A | 30A | 20A | 30A |
रेटेड आउटपुट करंट | 4मा | 10मा | 10मा | 15मा | 20मा | 30मा |
एकाधिक अधिभार की अनुमति दें | 2 बार | 1.2 बार | ||||
अनुपात | 2500:1 | 2000:1 | 1000:1 | |||
अनुपात का अंतर | ≤0.1% | ≤0.2% | ||||
चरण अंतर | ≤5´ | ≤10´ | ||||
सटीकता का स्तर | 0.1 | 0.2 | ||||
रैखिक सीमा | 0~200% | 0~120% | ||||
रैखिकता | ≤0.1% | |||||
भार प्रतिरोध | 50Ω | 20Ω | ||||
अलगाव वोल्टेज का सामना करता है | 3kV/2mA/1 मिनट | |||||
आवृति सीमा | 20 ~ 20 किलोहर्ट्ज़ (परीक्षण आवृत्ति: 50 हर्ट्ज) | |||||
वर्किंग टेम्परेचर | -25~85℃ | |||||
भंडारण तापमान | -40~90℃ | |||||
सापेक्षिक आर्द्रता | ≤95% |
नोट: यदि उपरोक्त तालिका में आपके उपयोग के लिए उपयुक्त कोई उत्पाद नहीं है, तो हम आपकी तकनीकी और संरचनात्मक आवश्यकताओं के अनुसार उत्पाद को तैयार कर सकते हैं।
