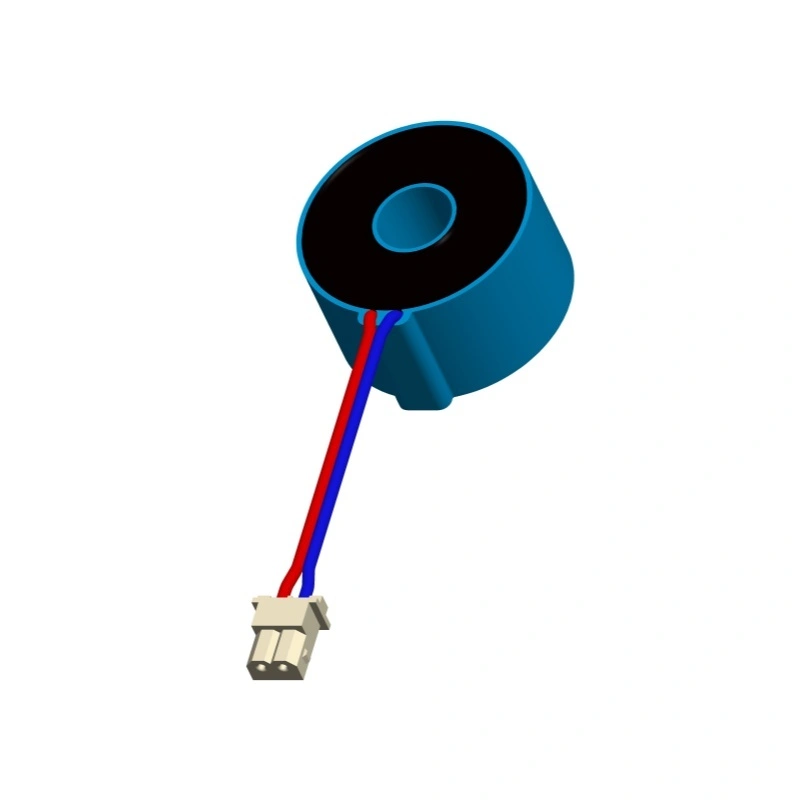

DHC16C Serisi Akım Trafosu - Kablolu
Özellik :
1. Nanokristalin çekirdek ,
2. Yüksek hassasiyet, iyi doğrusallık ;
3. Epoksi dolgu, Güvenli ve güvenilir
4. Alev geciktirici (UL94- V0),
5. Çevre koruma (AB RoHS).
6. Küçük boyutlu ve hafif
7. Kolay monte edilir ve kaynaklanabilir.
Daha fazla seçenek
Betimlemek
Ulusal standart GB 1208-2006;
Endüstri Standardı jbt 10665-2006.
Kullanım Sıcaklığı:-25℃-+85℃
Bağıl nem:≤95%
Uygulama kapsamı:
Enstrümantasyon vb. için uygundur, büyük akımı dönüştürme ihtiyacı duyar.
Hassas ölçüm için düşük akım, hassas ölçüm veya elektrik güvenliği koruması olarak kullanılır.
Notlar:
Transformatörün sekonder sargısına bağlanan yük, nominal yük kapasitesini aşarsa, doğrulukta azalmaya veya doyuma neden olabilir. Yük kapasitesini artırmanız gerekiyorsa , size özel çözümler sunabiliriz.
Boyut
Devre şeması
Not: Bu şematik diyagram, transformatörün temel çalışma prensibini göstermektedir. Müşteri için transformatör örnekleme devresini tasarlayabiliriz.
Özellikler
| HAYIR | Öğeler | Performans | |||||
| 1 | Model | DHC16CB1 | DHC16CB2 | DHC16CB3 | DHC16CD1 | DHC16CD2 | DHC16CF1 |
| 2 | Nominal Giriş Akımı | 10A | 20A | 50A | 20A | 30A | 10A |
| 3 | Nominal Çıkış Akımı | 5mA | 10mA | 25mA | 20mA | 30mA | 20mA |
| 4 | Birden fazla aşırı yüklemeye izin ver | 1.2kez | |||||
| 5 | Oran | 2000:1 | 5000:1 | 1000:1 | 500:1 | ||
| 6 | Oran Farkı | ≤0.1% | ≤0.2% | ≤0.5% | |||
| 7 | Faz Farkı | ≤5´ | ≤10´ | ≤30´ | |||
| 8 | Doğruluk seviyesi | 0.1 | 0.2 | 0.5 | |||
| 9 | Doğrusal Aralık | 0 ～120% | |||||
| 10 | Doğrusallık | ≤0.1% | ≤0.2% | ||||
| 11 | Yük Direnci | 20Ω | |||||
| 12 | İzolasyon Dayanım Gerilimi | 3kV/2mA/1dk | |||||
| 13 | Frekans Aralığı | 20~ 20kHz ( Test Frekansı: 50Hz) | |||||
| 14 | Çalışma Sıcaklığı | -25~85℃ | |||||
| 15 | Depolama Sıcaklığı | -40~90℃ | |||||
| 16 | Bağıl Nem | ≤95% | |||||
Not: Yukarıdaki tabloda kullanımınıza uygun bir ürün bulunmuyorsa, teknik ve yapısal gereksinimlerinize göre ürünü özel olarak üretebiliriz.
