Somos fabricantes profesionales de transformadores de corriente personalizados, sensores de corriente y cargadores portátiles para vehículos eléctricos.

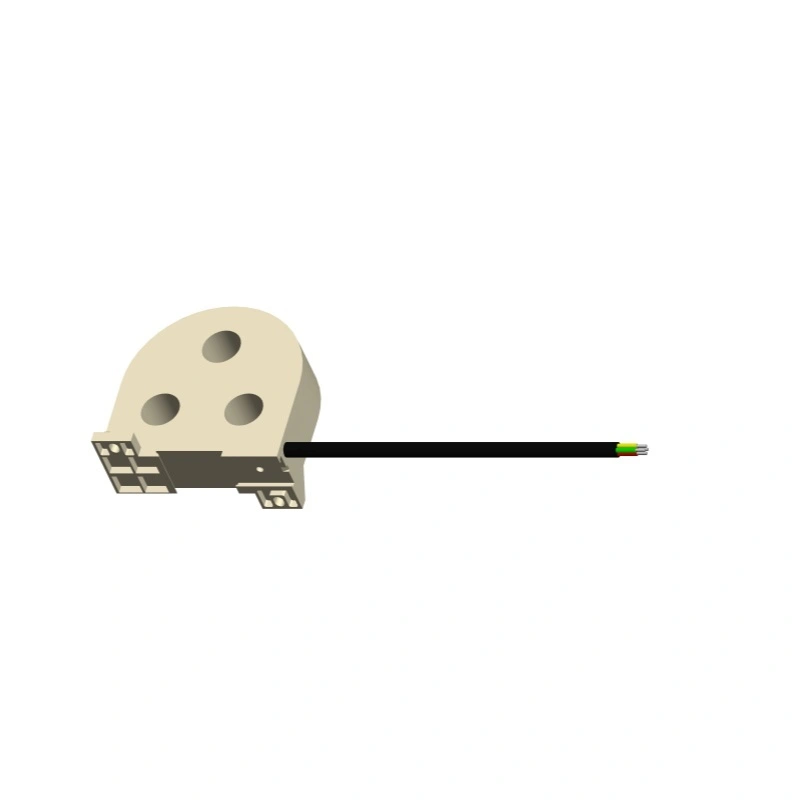

Transformador de corriente trifásico serie DHC12F
Característica:
Usar Núcleo de alta conductividad
Alto precisión y buena linealidad
Encapsulado de epoxi, seguro y confiable
Retardante de llama (cumple con la norma UL94-V0)
Montaje sobre riel o fijación en placa inferior
Más opciones
Describir
Norma nacional GB 1208-2006;
Norma industrial jbt 10665-2006.
Temperatura de uso:-25℃-+85℃
Humedad relativa:≤95%
Ámbito de aplicación:
Adecuado para instrumentación, etc., necesidad de convertir corriente grande en
Pequeña corriente para medición precisa, se utiliza para medición de precisión o como protección de seguridad eléctrica.
Notas:
Si la carga conectada al secundario del transformador excede la capacidad nominal, puede resultar en una reducción de la precisión o saturación. Si necesita aumentar la capacidad de carga , podemos ofrecerle un servicio personalizado.
Tamaño
Esquema del circuito
Nota: Este diagrama esquemático muestra el principio básico de funcionamiento del transformador. Podemos diseñar el circuito de muestreo del transformador para el cliente.
Especificación
| Número de serie | 1 | 2 | 3 | 4 |
| Modelo | DHC12FB1 | DHC12FB2 | DHC12FB3 | DHC12FB4 |
| Especificación | 10 0 A/50 mA | 100A/ 20 mA | 200A/10 0 mA | 200A/ 50 mA |
| Ratio actual | 2000 ： 1 | 5000 ： 1 | 2000 ： 1 | 4000 ： 1 |
| Exactitud | 0.1 | 0.1 | 0.1 | 0.1 |
| Capacidad de carga | 20Ω | 100 Ω | 20Ω | 100Ω |
| Frecuencia | 50-20 kHz | 50-20 kHz | 50-20 kHz | 50-20 kHz |
| Prueba de presión | 3000V | 3000 V | 3000 V | 3000 V |
Nota: Si no hay ningún producto adecuado para su uso en la tabla anterior, podemos adaptar el producto según sus requisitos técnicos y estructurales.
Para más información sobre nuestros productos, bienvenido para contactarnos en cualquier momento!
