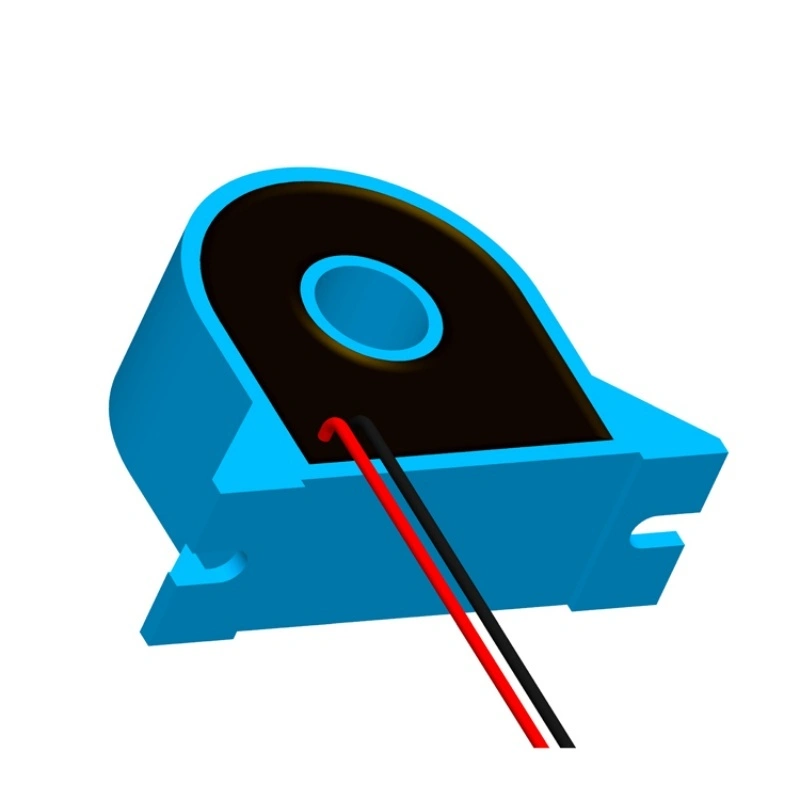

Transformador de corriente serie DHC07B
Característica :
1. Núcleo nanocristalino ,
2. Alta precisión, buena linealidad ;
3. Encapsulado de epoxi, seguro y confiable
4. Retardante de llama (UL94-V0),
5. Protección del medio ambiente (UE RoHS).
6. Tamaño pequeño y peso ligero.
7.
Fácil de montar y soldar.
8. Directriz: Norma nacional GB 1208-2006 ;
9. Estándar industrial jbt 10665-2006 。
Más opciones
Describir
Norma nacional GB 1208-2006;
Norma industrial jbt 10665-2006.
Temperatura de uso:-25℃-+85℃
Humedad relativa:≤95%
Ámbito de aplicación:
Adecuado para instrumentación, etc., necesidad de convertir corriente grande en
Pequeña corriente para medición precisa, se utiliza para medición de precisión o como protección de seguridad eléctrica.
Notas:
Si la carga conectada al secundario del transformador excede la capacidad nominal, puede resultar en una reducción de la precisión o saturación. Si necesita aumentar la capacidad de carga , podemos ofrecerle un servicio personalizado.
Tamaño
Esquema del circuito
Nota: Este diagrama esquemático muestra el principio básico de funcionamiento del transformador. Podemos diseñar el circuito de muestreo del transformador para el cliente.
Especificación
| No | Elementos | Actuación | |||||
| 1 | Modelo | DHC07BB1 | DHC07BB2 | DHC07BB3 | DHC07BD1 | DHC07BD2 | DHC07BF2 |
| 2 | Corriente de entrada nominal | 50A | 50A | 100A | 50A | 100A | 50A |
| 3 | Corriente de salida nominal | 20 mA | 25 mA | 50 mA | 50 mA | 100 mA | 100 mA |
| 4 | Permitir sobrecarga múltiple | 1.2veces | |||||
| 5 | Relación | 2500:1 | 2000:1 | 2500:1 | 500:1 | ||
| 6 | Diferencia de proporción | ≤0.1% | ≤0.2% | ≤0.5% | |||
| 7 | Diferencia de fase | ≤5´ | ≤10´ | ≤30´ | |||
| 8 | Nivel de precisión | 0.1 | 0.2 | 0.5 | |||
| 9 | Rango lineal | 0 ～120% | |||||
| 10 | Linealidad | ≤0.1% | |||||
| 11 | Resistencia de carga | 50Ω | |||||
| 12 | Tensión soportada de aislamiento | 3 kV/2 mA/1 min | |||||
| 13 | Rango de frecuencia | 20～ 20 kHz ( frecuencia de prueba: 50 Hz) | |||||
| 14 | Temperatura de trabajo | -25～85℃ | |||||
| 15 | Temperatura de almacenamiento | -40～90℃ | |||||
| 16 | Humedad relativa | ≤95% | |||||
Nota: Si no hay ningún producto adecuado para su uso en la tabla anterior, podemos adaptar el producto según sus requisitos técnicos y estructurales.
