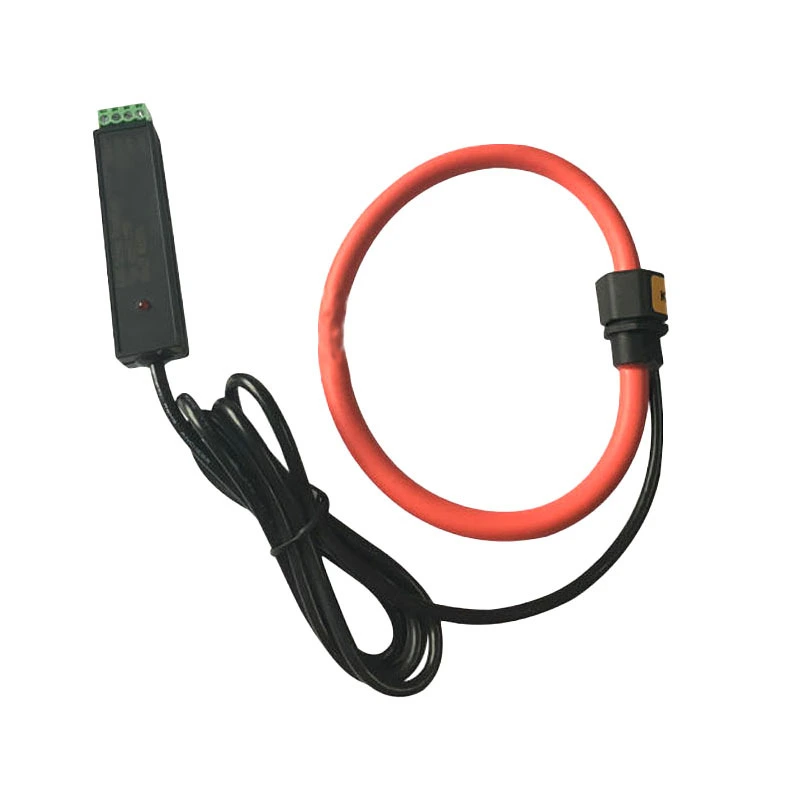

Rogowski-Spulensensor mit Integrator
Produktname: Rogowski-Spulenstromsensor mit Integrator
Messstrombereich: 10A~100kA
Frequenzbereich: 10–10 kHz
Ausgangsbereich des Integrators: 0,1 V ~ 5 V AC Optional
Versorgungsspannung: 9~24V
Genauigkeit: ≤ 1,0 %
Weitere Entscheidungen
Beschreiben
Deheng Rogowski Spule Stromsensor mit Integrator, der den Eingangsstrom präzise wiedergibt und gleichzeitig eine gewisse Filterverstärkung bietet, wodurch die Wellenform glatter und praxisgerechter wird. Er zeichnet sich durch einen großen Messbereich, hohe Präzision, stabiles und zuverlässiges Ansprechverhalten sowie ein breites Frequenzband aus und findet breite Anwendung. in der Metallurgie, Galvanotechnik, Frequenzsteuerung und anderen Bereichen.
Größe
Schaltplan
Hinweis: Dieses Schaltbild veranschaulicht das grundlegende Funktionsprinzip des Transformators. Wir können die Abtastschaltung für den Transformator kundenspezifisch entwickeln.
Spezifikation
Elektrische Daten (Ta=25℃± 5 ℃ )
| ||
Modell | D HRS-100-100 0A/0.333V | Einheit |
| Aktuell Bereich (Wechselstrom) | 1000 | A |
| Messbereich | 5 % - 120 % | % |
| Netzfrequenz | 45-65 | Hz |
| Frequenzband | 10 - 10 kHz | Hz |
| Nennausgangsleistung ( Integrator ) | 0-5 V AC ( 333 mV ) | Vakuum |
| Versorgungsspannung | 9-12 V/12-24 V | V |
| Stromverbrauch | <10 | mA |
| Offsetspannung | ≤3 | mV |
| Offset-Drift | @ -25 ～+70℃≤±1 | mV/℃ |
| Genauigkeit | ≤1 | % |
| Linearität | ≤1 | %FS |
| Ansprechzeit | ≤20 | MS |
| Galvanische Trennung | AC,1min10 | KV |
| Isolationswiderstand | @ DC 500V1000 | MΩ |
| Betriebstemperatur | -25 bis +70 | ℃ |
| Lagertemperatur | -40 bis +85 | ℃ |
| Betriebsspannung | 20-30 | kV |
Hinweis: Falls in der obigen Tabelle kein für Ihren Zweck geeignetes Produkt aufgeführt ist, können wir das Produkt an Ihre technischen und strukturellen Anforderungen anpassen.
