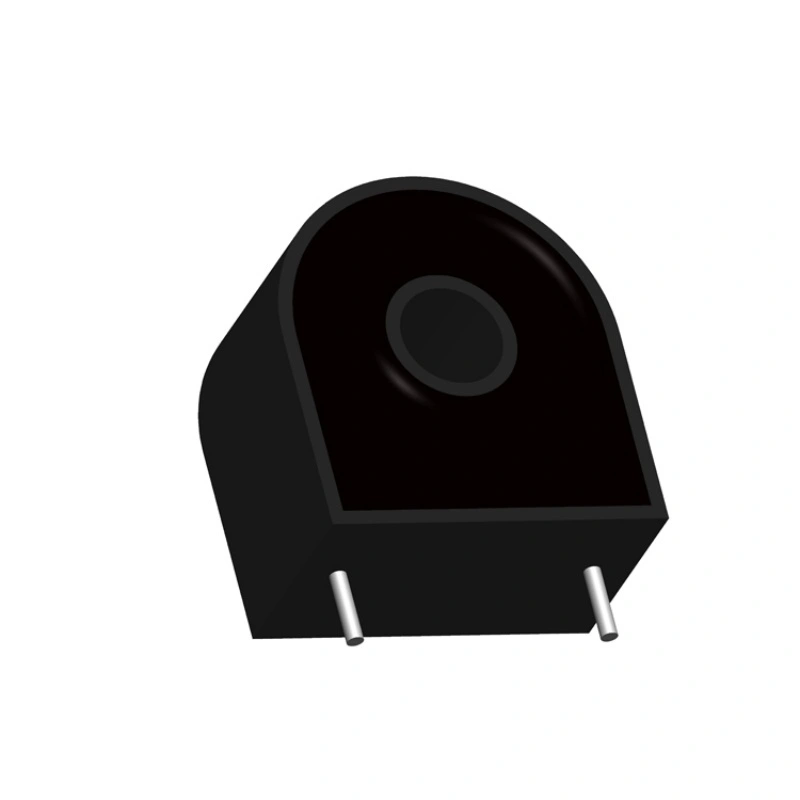

Hochfrequenz-Stromwandler der Serie DHG27A
Feature ：
1.
Permalloy-Kern
，
2. Hohe Präzision, gute Linearität ；
3. Epoxidverguss, sicher und zuverlässig
4. Flammhemmend (UL94-V0),
5. Umweltschutz (EU RoHS).
6. Kleines, kompaktes Design
7.
Einfach zu montieren und zu schweißen
Weitere Entscheidungen
Beschreiben
Nationaler Standard GB 1208-2006;
Industriestandard JBT 10665-2006.
Anwendungstemperatur:-25℃-+85℃
Relative Luftfeuchtigkeit:≤95%
Anwendungsbereich:
Geeignet für Instrumente usw., die große Ströme umwandeln müssen in
Geringer Strom für präzise Messungen, wird für Präzisionsmessungen oder als elektrischer Sicherheitsschutz verwendet.
Anmerkungen:
Wenn die an die Sekundärseite des Transformators angeschlossene Last die Nennlastkapazität überschreitet, kann dies zu Genauigkeitsverlusten oder Sättigung führen. Falls Sie eine höhere Lastkapazität benötigen , bieten wir Ihnen gerne eine kundenspezifische Lösung an.
Größe
Schaltplan
Hinweis: Dieses Schaltbild veranschaulicht das grundlegende Funktionsprinzip des Transformators. Wir können die Abtastschaltung für den Transformator kundenspezifisch entwickeln.
Spezifikation
| NEIN | Projekt | Leistung | |||
| 1 | Modell | DHG27AB1 | DHC27AB2 | DHG27AB3 | DHG27AB4 |
| 2 | Bemessungseingangsstrom | 10A | 10A | 10A | 10A |
| 3 | Nennausgangsstrom | 50 mA | 20 mA | 10 mA | 5 mA |
| 4 | Mehrere Überlastungen zulassen | 1.2 | |||
| 5 | Verhältnis | 200:1 | 500:1 | 1000 : 1 | 2000:1 |
| 6 | Verhältnisdifferenz | ≤3% | ≤1.5% | ≤1.0% | ≤1.0% |
| 7 | Phasendifferenz | 3.0 | 2.0 | 1.0 | 1.0 |
| 8 | Genauigkeitsgrad | 0 ～120% | |||
| 9 | Linearer Bereich | ≤1.0% | ≤1.0% | ≤0.5% | ≤0.5% |
| 10 | Linearität | 100Ω | |||
| 11 | Lastwiderstand | 3 kV/2 mA/1 min | |||
| 12 | Isolations-Stehspannung | 2k ～ 200kHz ( Testfrequenz: 50Hz) | |||
| 13 | Frequenzbereich | -25～85℃ | |||
| 14 | Betriebstemperatur | -40～90℃ | |||
| 15 | Lagertemperatur | ≤95% | |||
Hinweis: Falls in der obigen Tabelle kein für Ihren Zweck geeignetes Produkt aufgeführt ist, können wir das Produkt an Ihre technischen und strukturellen Anforderungen anpassen.
