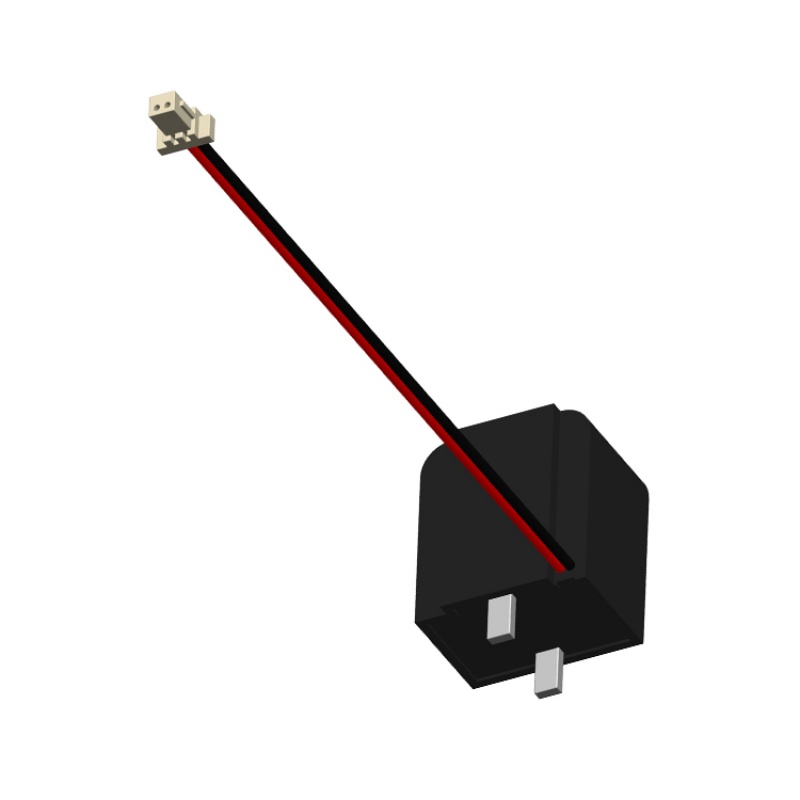

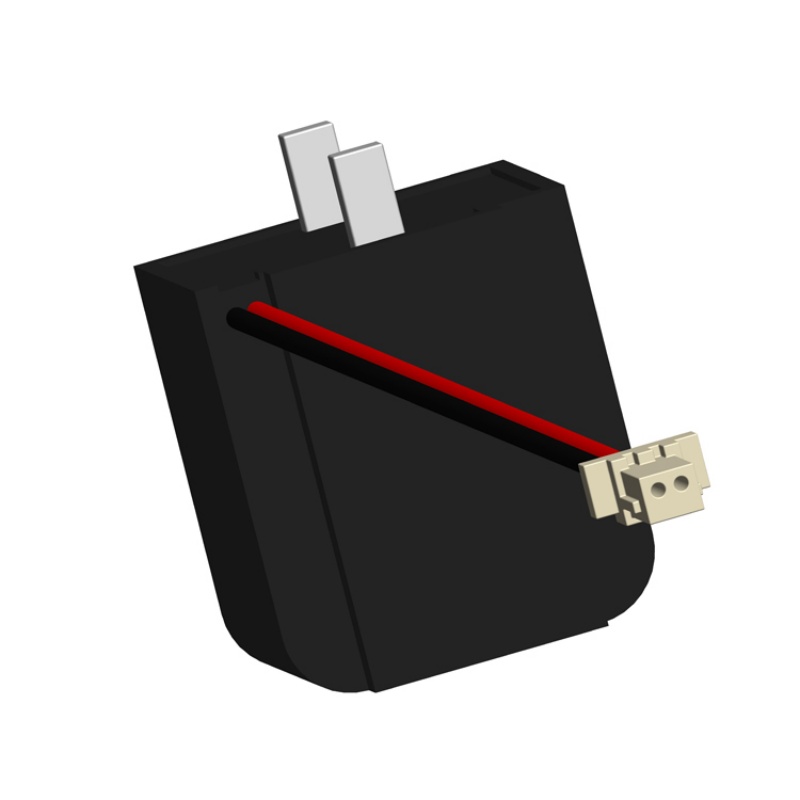

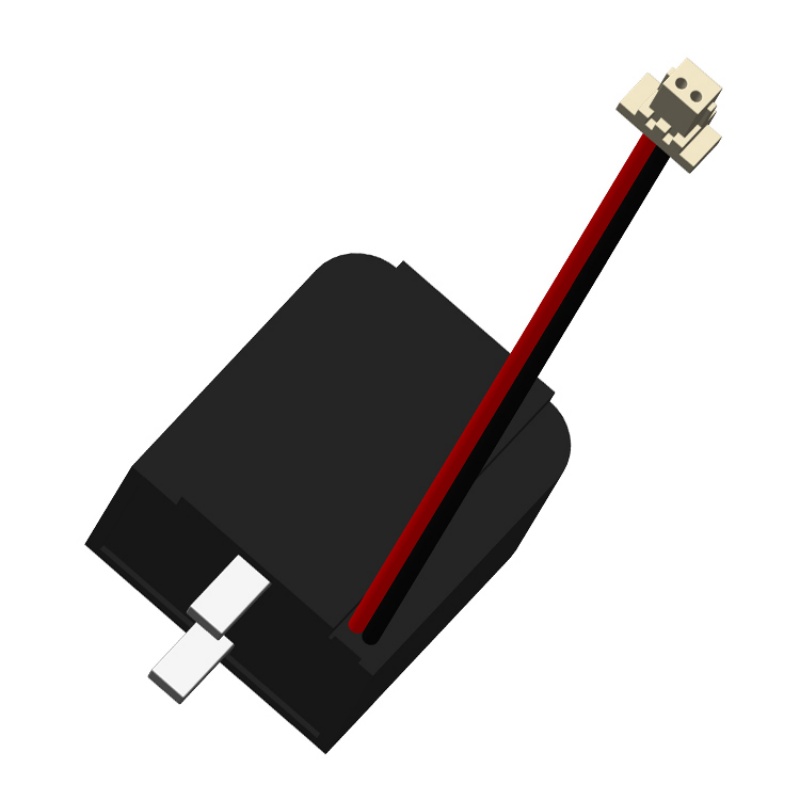

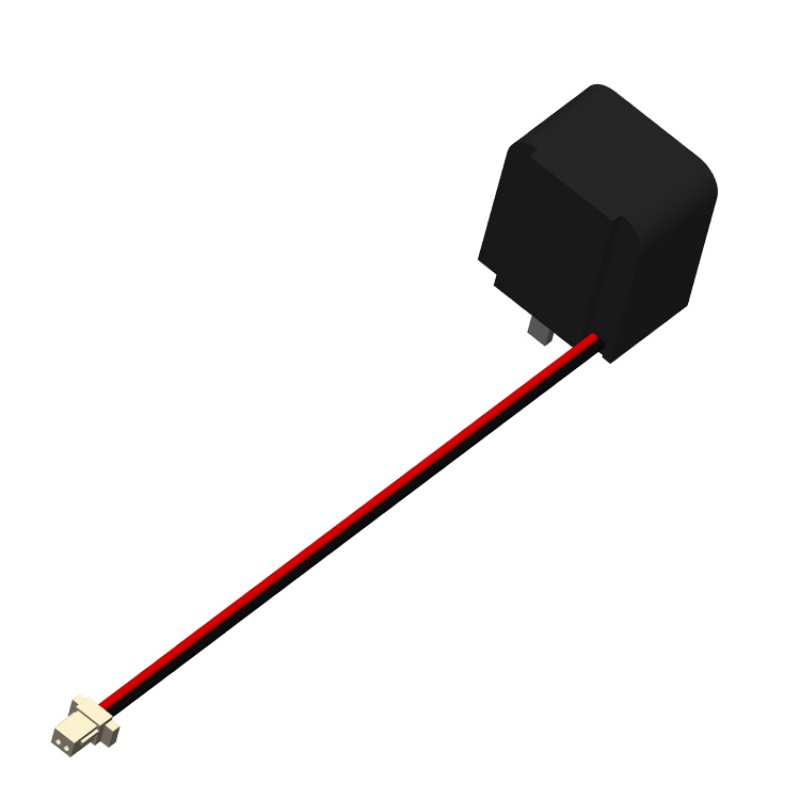

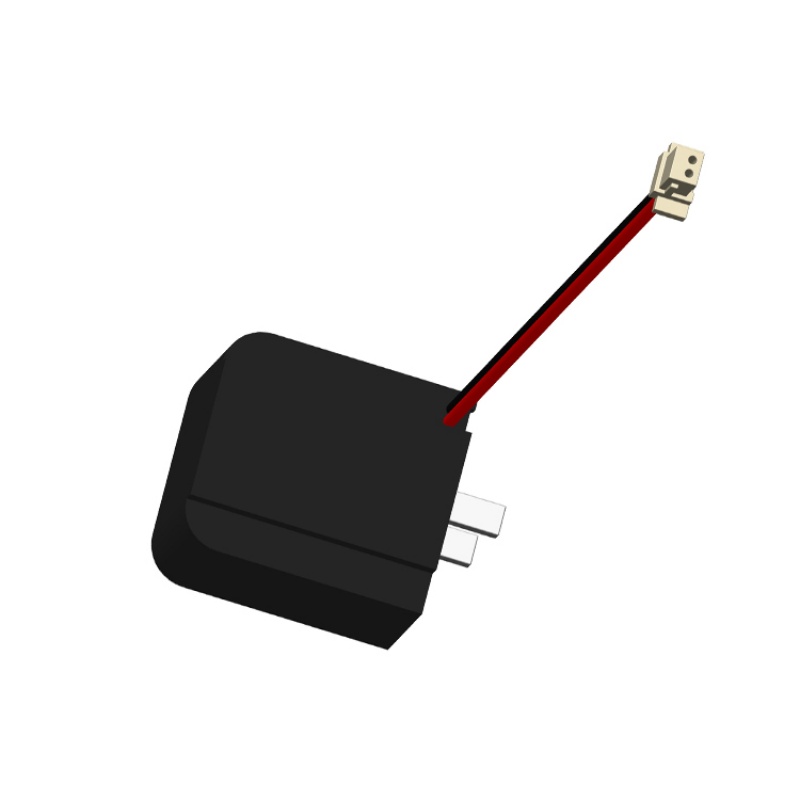

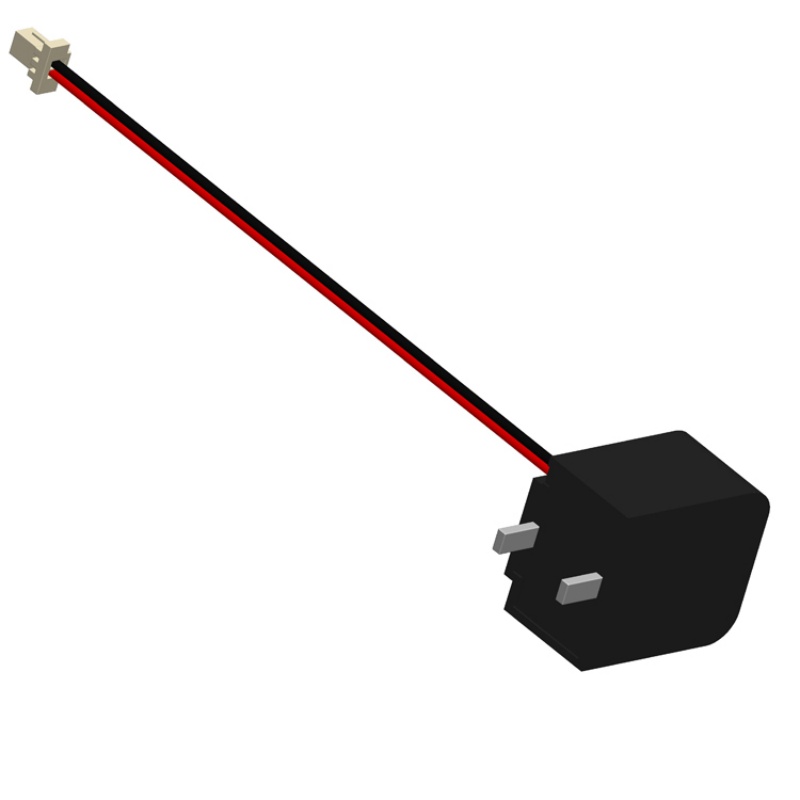

Stromwandler der Serie DHC84A
Feature ：
1. Permalloy-Kern ，
2. Hohe Präzision, gute Linearität ；
3. Epoxidverguss, sicher und zuverlässig
4. Flammhemmend (UL94-V0),
5. Primärleiter eingebaut ， Einfach zu montieren und zu schweißen
Weitere Entscheidungen
Beschreiben
Nationaler Standard GB 1208-2006;
Industriestandard JBT 10665-2006.
Betriebstemperatur:-25℃-+85℃
Relative Luftfeuchtigkeit:≤95%
Anwendungsbereich:
Geeignet für instrumentierung, etc., müssen konvertieren große strom in
kleiner Strom für präzise Messungen. Wird für Präzisionsmessungen oder als elektrischer Sicherheitsschutz verwendet.
Hinweise:
Wenn die an die Sekundärseite des Transformators angeschlossene Last die Nennlastkapazität überschreitet, kann dies zu einer verringerten Genauigkeit oder Sättigung führen. Wenn Sie die Lastkapazität erhöhen müssen , können wir maßgeschneiderte Lösungen anbieten.
Größe
Schaltplan
Hinweis: Dieses schematische Diagramm stellt das grundlegende Funktionsprinzip des Transformators dar. Wir können die Transformator-Abtastschaltung für den Kunden entwerfen.
Spezifikation
NEIN | Artikel | Leistung |
1 | Nenneingangsstrom | 20A |
2 | Nennausgangsstrom | 10 mA |
3 | Überlastung mehrerer zulassen | 1,2 Mal |
4 | Verhältnis | N1:N2=1 ：2000 |
5 | Verhältnisdifferenz | ≤±0.1% ( Prüfstrom: 20 A ) |
6 | Phasendifferenz | ≤5´(Prüfstrom: 20A ） |
7 | Genauigkeitsgrad | 0.1 |
8 | Linearer Bereich | 0~25A |
9 | Linearität | ≤0.1% (5%~150%) |
10 | Lastwiderstand | 20Ω |
11 | Isolationsfestigkeitsspannung | 3 kV |
12 | Frequenzbereich | 50-60 Hz |
13 | Arbeitstemperatur | -25~85℃ |
14 | Lagertemperatur | -40~90℃ |
15 | Relative Luftfeuchtigkeit | ≤95% |
Hinweis: Sollte in der obigen Tabelle kein für Ihren Einsatzzweck passendes Produkt dabei sein, können wir das Produkt gerne Ihren technischen und baulichen Anforderungen entsprechend anpassen.
