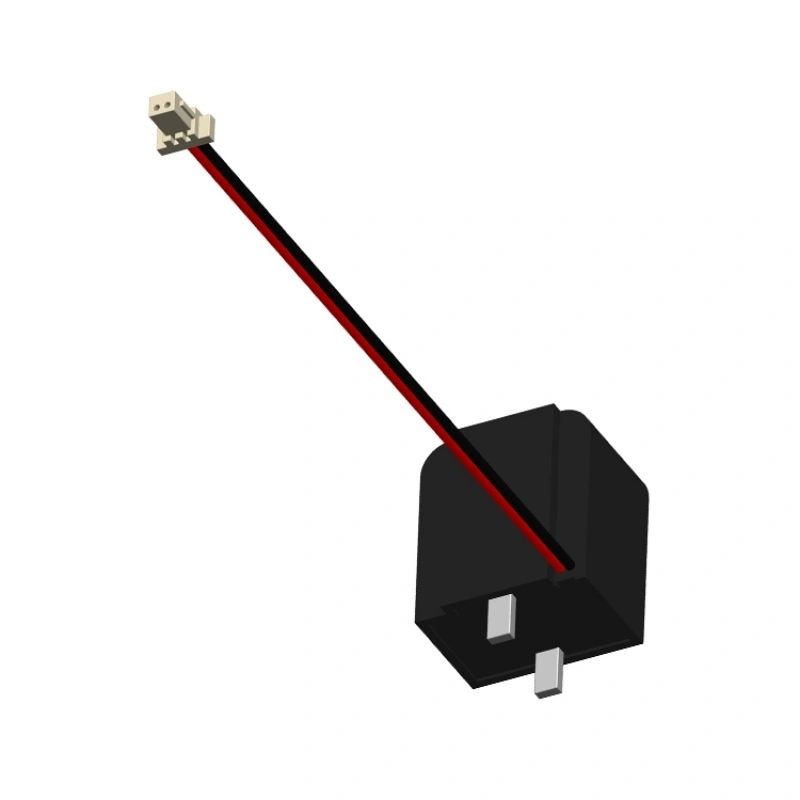

DHC84A系列电流互感器
特征 ：
1. 坡莫合金磁芯 ，
2. 精度高、线性好 ；
3. 环氧树脂灌封，安全可靠
4. 阻燃（UL94-V0），
5. 初级导体内置 ， 易于组装和焊接
5.0
喜欢
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
请填写下面的表格以申请报价或请求有关我们的更多信息。请在您的留言中详细说明，我们会尽快回复您的回复。我们已准备好开始在新项目上工作，立即联系我们才能开始。
84A_副本
84A-1_副本
84A-2_副本
84A-3_副本
84A-5_副本
84A-4_副本
描述
国家标准GB 1208-2006；
行业标准JBT 10665-2006。
使用温度： -25℃-+85℃
相对湿度： ≤95%
适用范围：
适用于仪器仪表等，需要将大电流转换成
小电流精密测量，用于精密测量或作为电气安全保护。
笔记：
如果连接到变压器次级的负载超过额定负载容量， 它可能会导致精度降低或饱和度降低。 如果您需要增加负载能力 我们可以提供定制。
尺寸
电路原理图
注： 此示意图是变压器的基本工作原理 我们可以为客户设计变压器采样电路。
规格
不 | 项目 | 性能 |
1 | 额定输入电流 | 20A |
2 | 额定输出电流 | 10马 |
3 | 允许过载倍数 | 1.2 次 |
4 | 比率 | N1:N2=1 ： 2000 |
5 | 比率差异 | ≤±0.1% （ 测试电流：20A ） |
6 | 相位差 | ≤5´(测试电流：20A ） |
7 | 准确度等级 | 0.1 |
8 | 线性范围 | 0~25A |
9 | 线性度 | ≤0.1% (5%~150%) |
10 | 负载电阻 | 20Ω |
11 | 隔离耐压 | 3千伏 |
12 | 频率范围 | 50-60赫兹 |
13 | 工作温度 | -25~85℃ |
14 | 储存温度 | -40~90℃ |
15 | 相对湿度 | ≤95% |
注：如果上表中没有适合您使用的产品，我们可以根据您的技术和结构要求量身定制产品。
