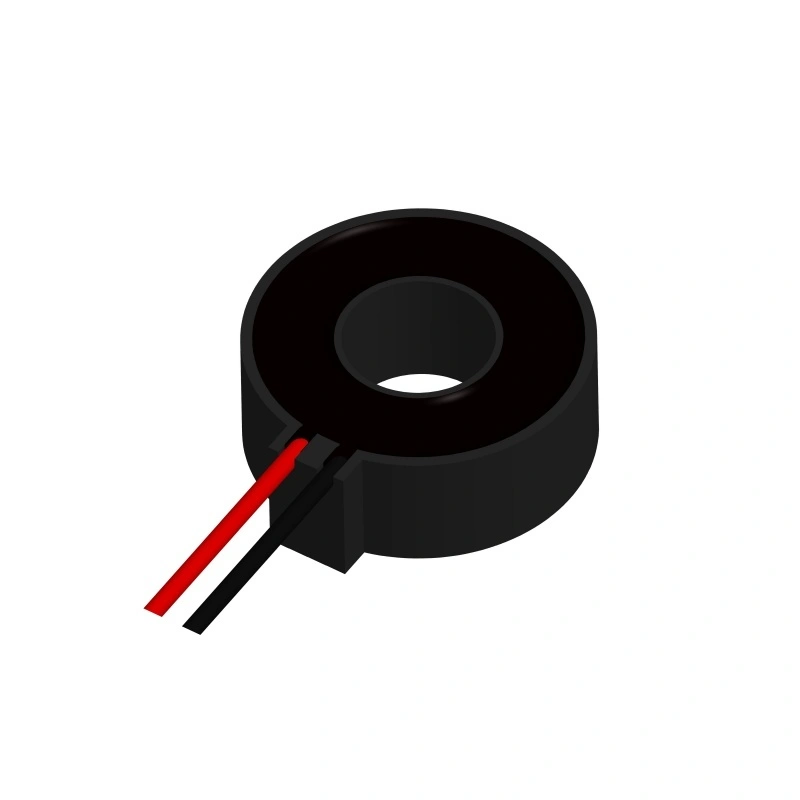

Stromwandler der Serie DHC06C – mit Kabel
Besonderheit :
1. Nanokristalliner Kern
2. Hohe Präzision, gute Linearität ;
3. Epoxidharzverguss, sicher und zuverlässig
4. Flammhemmend (UL94-V0),
5. Umweltschutz (EU RoHS).
6.
Klein und leicht
7. Einfach zu montieren und zu verschweißen
Weitere Entscheidungen
Beschreiben
Nationaler Standard GB 1208-2006;
Industriestandard JBT 10665-2006.
Anwendungstemperatur:-25℃-+85℃
Relative Luftfeuchtigkeit:≤95%
Anwendungsbereich:
Geeignet für Instrumente usw., die große Ströme umwandeln müssen in
Geringer Strom für präzise Messungen, wird für Präzisionsmessungen oder als elektrischer Sicherheitsschutz verwendet.
Anmerkungen:
Wenn die an die Sekundärseite des Transformators angeschlossene Last die Nennlastkapazität überschreitet, kann dies zu Genauigkeitsverlusten oder Sättigung führen. Falls Sie eine höhere Lastkapazität benötigen , bieten wir Ihnen gerne eine kundenspezifische Lösung an.
Größe
Schaltplan
Hinweis: Dieses Schaltbild veranschaulicht das grundlegende Funktionsprinzip des Transformators. Wir können die Abtastschaltung für den Transformator kundenspezifisch entwickeln.
Spezifikation
| NEIN | Projekt | Leistung | |||||
| 1 | Modell | DHC06CB6 | DHC06CB7 | DHC06CB8 | DHC06CD6 | DHC06CD7 | DHC06CF6 |
| 2 | Bemessungseingangsstrom | 20A | 40A | 30A | 20A | 40A | 20A |
| 3 | Nennausgangsstrom | 10 mA | 20 mA | 15 mA | 20 mA | 40 mA | 40 mA |
| 4 | Überlastung zulassen | 1,2 Timer | |||||
| 5 | Verhältnis | 2000:1 | 1000:1 | 500:1 | |||
| 6 | Verhältnisdifferenz | ≤0.1% | ≤0.2% | ≤0.5% | |||
| 7 | Phasendifferenz | ≤5´ | ≤10´ | ≤30´ | |||
| 8 | Genauigkeitsgrad | 0.1 | 0.2 | 0.5 | |||
| 9 | Linearer Bereich | 0 ～120% | |||||
| 10 | Linearität | ≤0.1% | ≤0.2% | ||||
| 11 | Lastwiderstand | 20Ω | |||||
| 12 | Isolations-Stehspannung | 3 kV/2 mA/1 min | |||||
| 13 | Frequenzbereich | 20~ 20 kHz (Testfrequenz: 50 Hz) | |||||
| 14 | Betriebstemperatur | -25～85 ℃ | |||||
| 15 | Lagertemperatur | -40～90 ℃ | |||||
Hinweis: Falls in der obigen Tabelle kein für Ihren Zweck geeignetes Produkt aufgeführt ist, können wir das Produkt an Ihre technischen und strukturellen Anforderungen anpassen.
Weitere Informationen zu unseren Produkten erhalten Sie gerne Kontaktieren Sie uns jederzeit!
