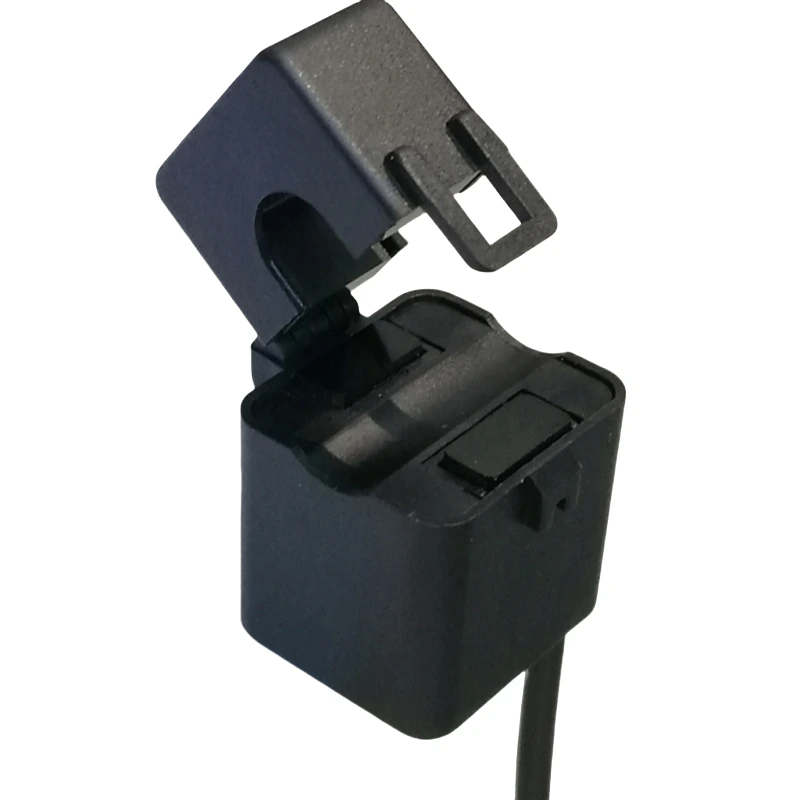

Stromwandler der Serie DHC01J
Einleitungen:
Stromwandler im offenen Regelkreis
Installation: Kontinuierliche Leitung, kein Stromausfall
Hohe Präzision und gute Linearität
Flammhemmend (erfüllt die Anforderungen von UL94-V0)
Umweltschutz (RoHS beachten)
Geringes Gewicht und geringe Größe
Weitere Entscheidungen
Beschreiben
Chinesischer Standard: GB1208-2006；
Industriestandard: JBT 10665-2006.
Anwendung:
Geeignet für die Modifizierung bestehender Leitungen und wenn ein hoher Strom für präzise Messungen oder als elektrischer Sicherheitsschutz in einen niedrigen Strom umgewandelt werden muss.
Hinweise: Der Primärstrom und die Sekundärlast des Transformators dürfen die Nennleistung nicht überschreiten, da dies zu Genauigkeitsverlusten oder Sättigung führen kann.
Größe
Schaltplan
Hinweis: Dieses Schaltbild veranschaulicht das grundlegende Funktionsprinzip des Transformators. Wir können die Abtastschaltung für den Transformator kundenspezifisch entwickeln.
Spezifikation
| NEIN | Projekt | Leistung | |||
| 1 | Modell | DHC01JF1 | DHC01JF3 | DHC01JD1 | DHC01D3 |
| 2 | Bemessungseingangsstrom | 5A | 50 A | 30A | 60A |
| 3 | Nennausgangsstrom | 2,5 mA | 25 mA | 10 mA | 20 mA |
| 4 | Mehrere Überlastungen zulassen | 6 Timer | 1,2 Timer | 1,5 Timer | 1,2 Timer |
| 5 | Verhältnis | 2000:1 | 3000:1 | ||
| 6 | Verhältnisdifferenz | ≤0.5% | |||
| 7 | Phasendifferenz | ≤60´ | |||
| 8 | Genauigkeitsgrad | 0.5 | |||
| 9 | Linearer Bereich | 0 ～600% | 0 ～120% | 0 ～150% | 0 ～120% |
| 10 | Linearität | ≤0.2% | |||
| 11 | Lastwiderstand | ≤20Ω | |||
| 12 | Isolations-Stehspannung | 4 kV/2 mA/1 min | |||
| 13 | Frequenzbereich | 50/60 Hz | |||
| 14 | Betriebstemperatur | -25～85℃ | |||
| 15 | Lagertemperatur | -40～90℃ | |||
| 16 | Relative Luftfeuchtigkeit | ≤95% | |||
Hinweis: Falls in der obigen Tabelle kein für Ihren Zweck geeignetes Produkt aufgeführt ist, können wir das Produkt an Ihre technischen und strukturellen Anforderungen anpassen.
