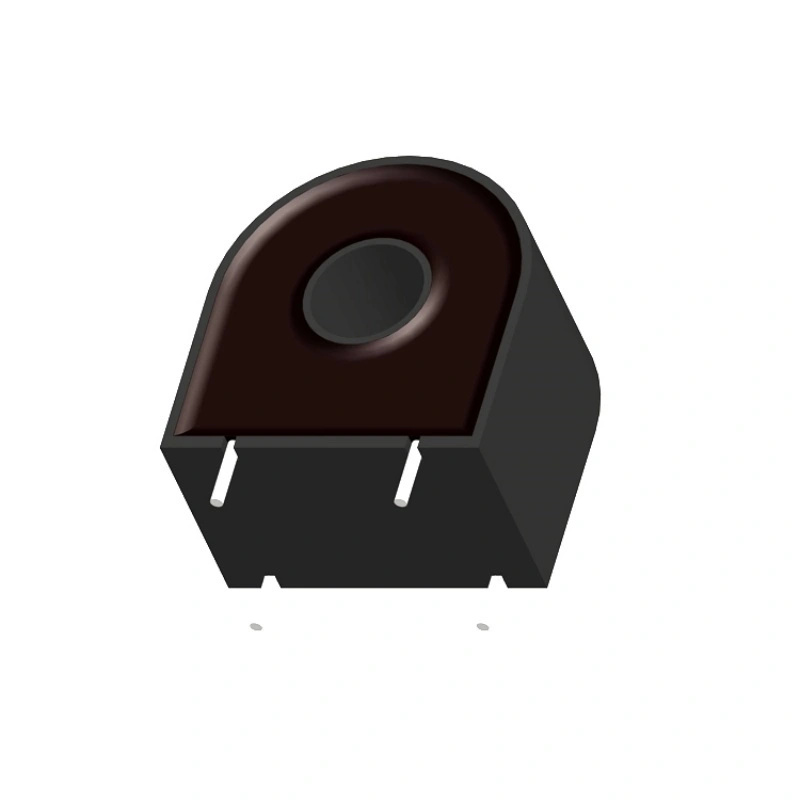

DHC05ASeries المحولات الحالية
ميزة ：
1. بيرمالوي الأساسية ，
2. دقة عالية، خطية جيدة ；
3. إيبوكسي بوتينغ، آمن وموثوق
4. مثبطات اللهب (UL94-V0)،
5. حماية البيئة (الاتحاد الأوروبي بنفايات).
6.
تصميم صغير الحجم وصغير الحجم
7. سهلة التجميع واللحام
المزيد من الخيارات
يصف
المعيار الوطني GB 1208-2006؛
المعيار الصناعي jbt 10665-2006.
درجة حرارة الاستخدام:-25℃-+85℃
الرطوبة النسبية:≤95%
نطاق التطبيق:
مناسب لأجهزة القياس، وما إلى ذلك، التي تحتاج إلى تحويل تيار كبير إلى
تيار صغير للقياس الدقيق، يستخدم للقياس الدقيق أو كحماية كهربائية للسلامة.
ملحوظات:
إذا تجاوز الحمل المتصل بالملف الثانوي للمحول سعة الحمل المقدرة، فقد يؤدي ذلك إلى انخفاض الدقة أو التشبع. إذا كنت بحاجة إلى زيادة سعة الحمل ، فيمكننا توفير حلول مخصصة.
مقاس
مخطط الدائرة
ملاحظة: هذا المخطط التوضيحي يوضح مبدأ عمل المحول الأساسي. يمكننا تصميم دائرة أخذ العينات الخاصة بالمحول للعميل.
مواصفة
| لا | مشروع | أداء | |||||
| 1 | نموذج | DHC05AB1 | DHC05AB2 | DHC05AB3 | DHC05AD1 | DHC05AD2 | DHC05AF2 |
| 2 | تيار الإدخال المقنن | 20A | 50A | 50A | 20A | 50A | 25A |
| 3 | تيار الخرج المقنن | 10 مللي أمبير | 25 مللي أمبير | 20 مللي أمبير | 20 مللي أمبير | 50 مللي أمبير | 50 مللي أمبير |
| 4 | السماح بتحميل متعدد | مرتين | 1.2أوقات | 1.2أوقات | 1.5أوقات | 1.2أوقات | 1.2أوقات |
| 5 | نسبة | 2000:1 | 10001 | 500:1 | |||
| 6 | فرق النسبة | ≤0.1% | ≤0.2% | ≤0.5% | |||
| 7 | فرق الطور | ≤5´ | ≤10´ | ≤30´ | |||
| 8 | مستوى الدقة | 0.1 | 0.2 | 0.5 | |||
| 9 | المدى الخطي | 0 ～200% | 0 ～120% | 0 ～120% | 0 ～150% | 0 ～120% | 0 ～120% |
| 10 | الخطية | ≤0.1% | ≤0.2% | ||||
| 11 | مقاومة الحمل | 50Ω | |||||
| 12 | جهد تحمل العزل | 3 كيلو فولت / 2 مللي أمبير / دقيقة واحدة | |||||
| 13 | نطاق التردد | 20~ 20 كيلوهرتز ( تردد الاختبار: 50 هرتز) | |||||
| 14 | درجة حرارة التشغيل | -25~85℃ | |||||
| 15 | درجة حرارة التخزين | -40~90℃ | |||||
| 16 | الرطوبة النسبية | ≤95% | |||||
ملاحظة: إذا لم يكن هناك منتج مناسب لاستخدامك في الجدول أعلاه، فيمكننا تصميم المنتج وفقًا لمتطلباتك الفنية والهيكلية.
لمزيد من المعلومات حول منتجاتنا، مرحبا بكم للاتصال بنا في أي وقت!
