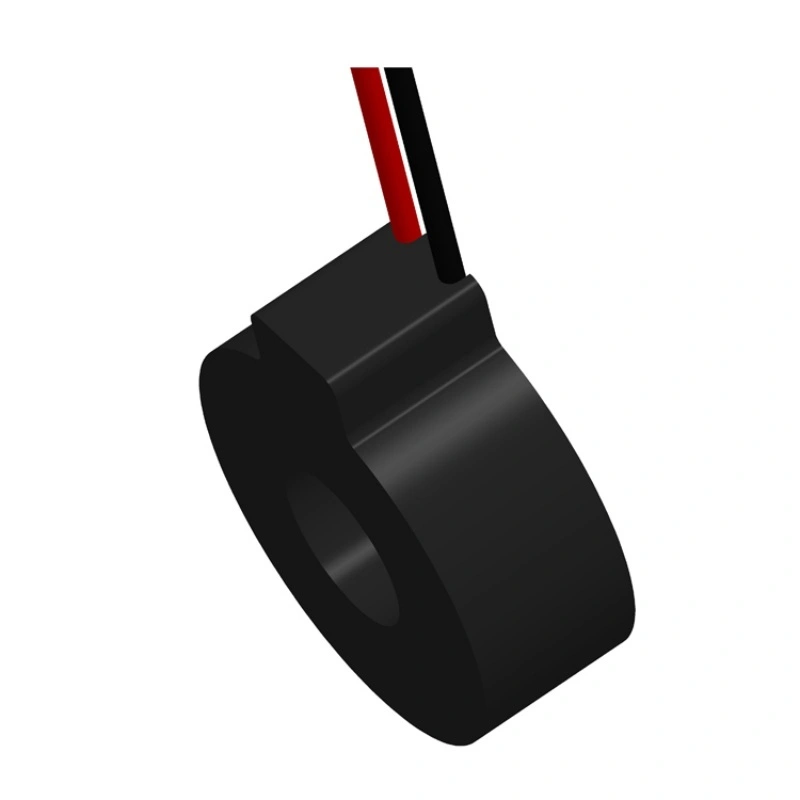

DHC04C سلسلة المحولات الحالية
ميزة ：
1. نواة البلورية النانوية ，
2. دقة عالية، خطية جيدة ；
3. إيبوكسي بوتينغ، آمن وموثوق
4. مثبطات اللهب (UL94-V0)،
5. حماية البيئة (الاتحاد الأوروبي بنفايات).
6. صغيرة الحجم وخفيفة الوزن
7.
سهلة التجميع واللحام
المزيد من الخيارات
يصف
المعيار الوطني GB 1208-2006؛
المعيار الصناعي jbt 10665-2006.
درجة حرارة الاستخدام:-25℃-+85℃
الرطوبة النسبية:≤95%
نطاق التطبيق:
مناسب لأجهزة القياس، وما إلى ذلك، التي تحتاج إلى تحويل تيار كبير إلى
تيار صغير للقياس الدقيق، يستخدم للقياس الدقيق أو كحماية كهربائية للسلامة.
ملحوظات:
إذا تجاوز الحمل المتصل بالملف الثانوي للمحول سعة الحمل المقدرة، فقد يؤدي ذلك إلى انخفاض الدقة أو التشبع. إذا كنت بحاجة إلى زيادة سعة الحمل ، فيمكننا توفير حلول مخصصة.
مقاس
مخطط الدائرة
ملاحظة: هذا المخطط التوضيحي يوضح مبدأ عمل المحول الأساسي. يمكننا تصميم دائرة أخذ العينات الخاصة بالمحول للعميل.
مواصفة
| لا | أغراض | أداء | |||||
| 1 | نموذج | DHC04CB1 | DHC04CB2 | DHC04CB3 | DHC04CD1 | DHC04CD2 | DHC04CD3 |
| 2 | تيار الإدخال المقنن | 10A | 20A | 40A | 10A | 20A | 40A |
| 3 | تيار الخرج المقنن | 5 مللي أمبير | 10 مللي أمبير | 20 مللي أمبير | 10 مللي أمبير | 20 مللي أمبير | 40 مللي أمبير |
| 4 | السماح بتحميل متعدد | 1.2أوقات | |||||
| 5 | نسبة | 2000:1 | 1000:1 | ||||
| 6 | فرق النسبة | ≤0.1% | ≤0.2% | ||||
| 7 | فرق الطور | ≤5´ | ≤10´ | ||||
| 8 | مستوى الدقة | 0.1 | 0.2 | ||||
| 9 | المدى الخطي | 0 ～120% | |||||
| 10 | الخطية | ≤0.1% | |||||
| 11 | مقاومة الحمل | 20Ω | |||||
| 12 | جهد تحمل العزل | 3 كيلو فولت / 2 مللي أمبير / دقيقة واحدة | |||||
| 13 | نطاق التردد | 20~ 20 كيلو هرتز (تردد الاختبار: 50 هرتز) | |||||
| 14 | درجة حرارة التشغيل | -25~85℃ | |||||
| 15 | درجة حرارة التخزين | -40~90℃ | |||||
| 16 | الرطوبة النسبية | ≤95% | |||||
ملاحظة: إذا لم يكن هناك منتج مناسب لاستخدامك في الجدول أعلاه، فيمكننا تصميم المنتج وفقًا لمتطلباتك الفنية والهيكلية.
