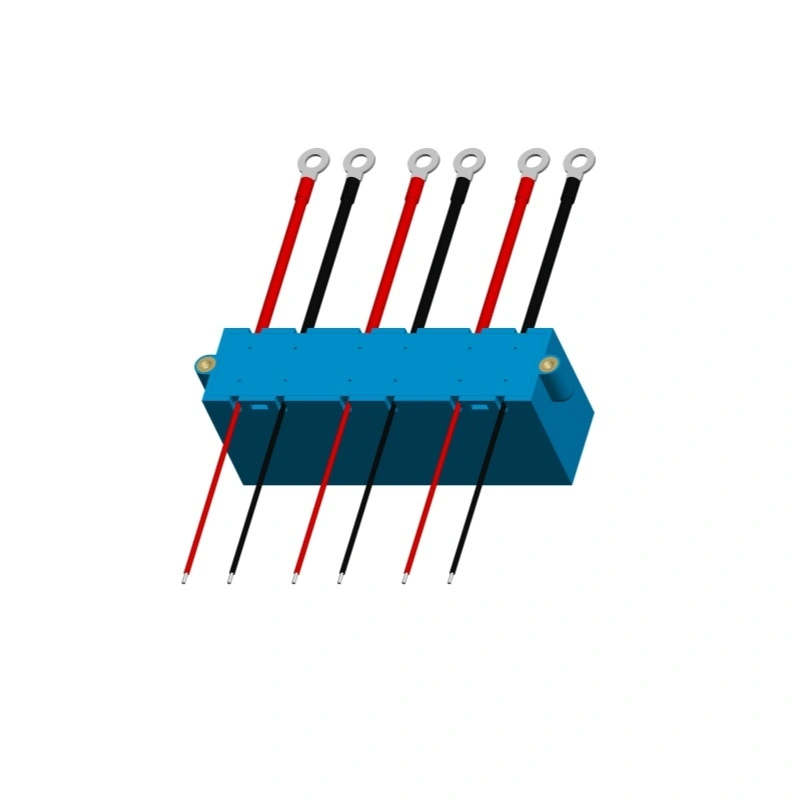

محول تيار ثلاثي الأطوار من سلسلة DHC01FB
مقدمات:
يستخدم قلب عالي التوصيل
عالي الدقة والخطية الجيدة
تغليف الإيبوكسي، آمن وموثوق
مقاوم للهب (يتوافق مع معيار UL94-V0)
هيكل مدمج، مزود بكابل، سهل الاستخدام
أساس الاختبار : المعيار الصيني GB1208-2006.
المزيد من الخيارات
يصف
المعيار الوطني GB 1208-2006؛
المعيار الصناعي jbt 10665-2006.
درجة حرارة الاستخدام:-25℃-+85℃
الرطوبة النسبية:≤95%
نطاق التطبيق:
مناسب لأجهزة القياس، وما إلى ذلك، التي تحتاج إلى تحويل تيار كبير إلى
تيار صغير للقياس الدقيق، يستخدم للقياس الدقيق أو كحماية كهربائية للسلامة.
ملحوظات:
إذا تجاوز الحمل المتصل بالملف الثانوي للمحول سعة الحمل المقدرة، فقد يؤدي ذلك إلى انخفاض الدقة أو التشبع. إذا كنت بحاجة إلى زيادة سعة الحمل ، فيمكننا توفير حلول مخصصة.
مقاس
مخطط الدائرة
ملاحظة: هذا المخطط التوضيحي يوضح مبدأ عمل المحول الأساسي. يمكننا تصميم دائرة أخذ العينات الخاصة بالمحول للعميل.
مواصفة
| رقم سري | 1 | 2 |
| نموذج | DHC01FB1 | DHC02FB2 |
| مواصفة | 1.5(6) أمبير/5 مللي أمبير | 5(10)A/5mA |
| نسبة التيار | 300 : 1 | 1000 : 1 |
| دقة | 0.1 | 0.1 |
| سعة التحميل | 20 أوم | 20 أوم |
| تكرار | 50-20 كيلو هرتز | 50-20 كيلو هرتز |
| اختبار الضغط | 3000 فولت | 3000 فولت |
ملاحظة: إذا لم يكن هناك منتج مناسب لاستخدامك في الجدول أعلاه، فيمكننا تصميم المنتج وفقًا لمتطلباتك الفنية والهيكلية.
لمزيد من المعلومات حول منتجاتنا، مرحبا بكم للاتصال بنا في أي وقت!
