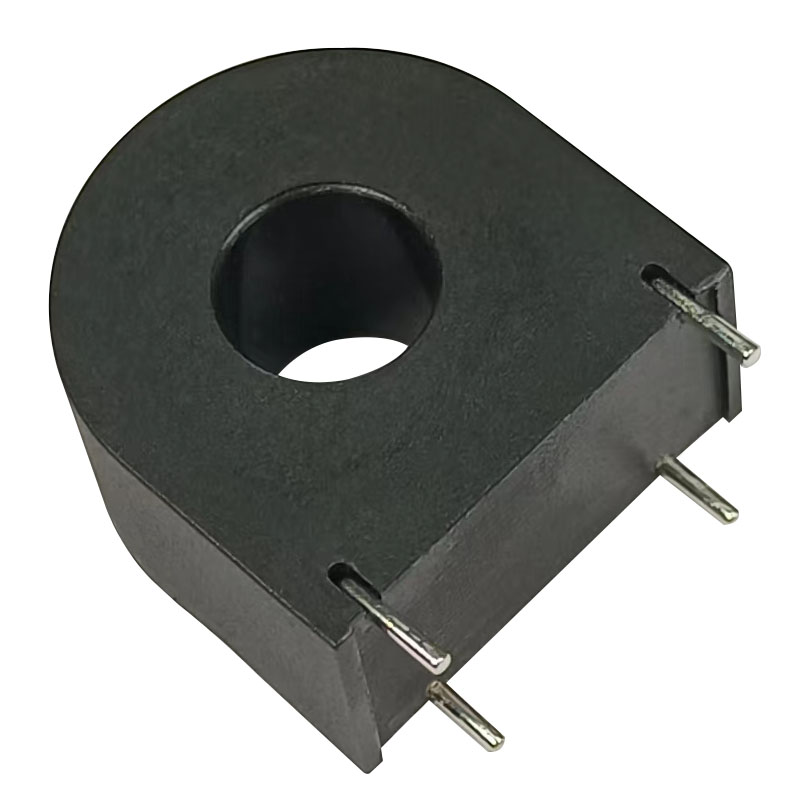

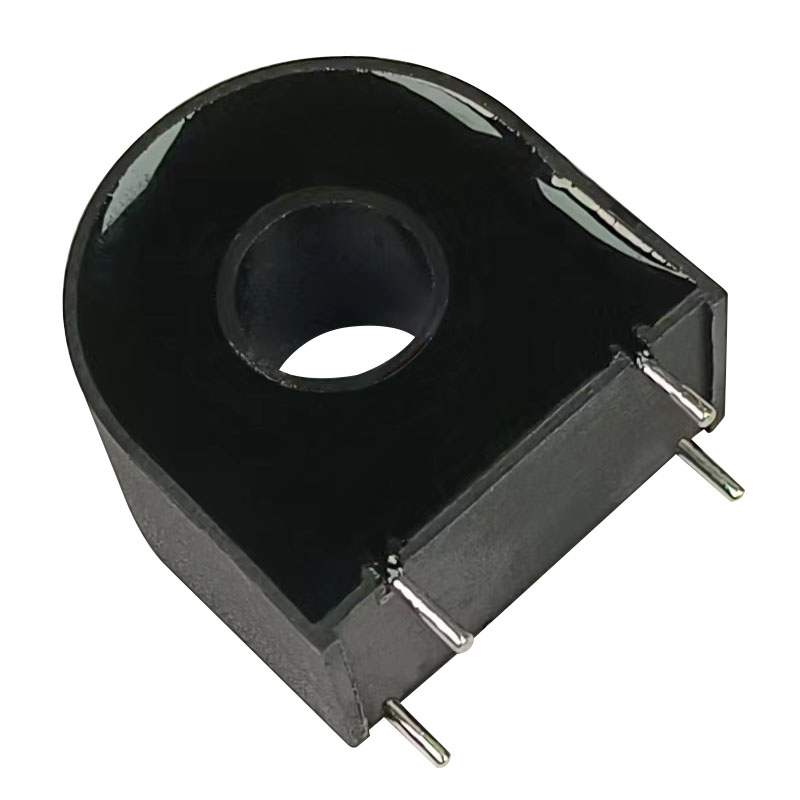

DHC09A系列电流互感器
交流电流互感器
额定输入电流：AC 10-50A
比例：1000：1/ 2000：1
孔径：9.0mm
4PIN型
特征 ：

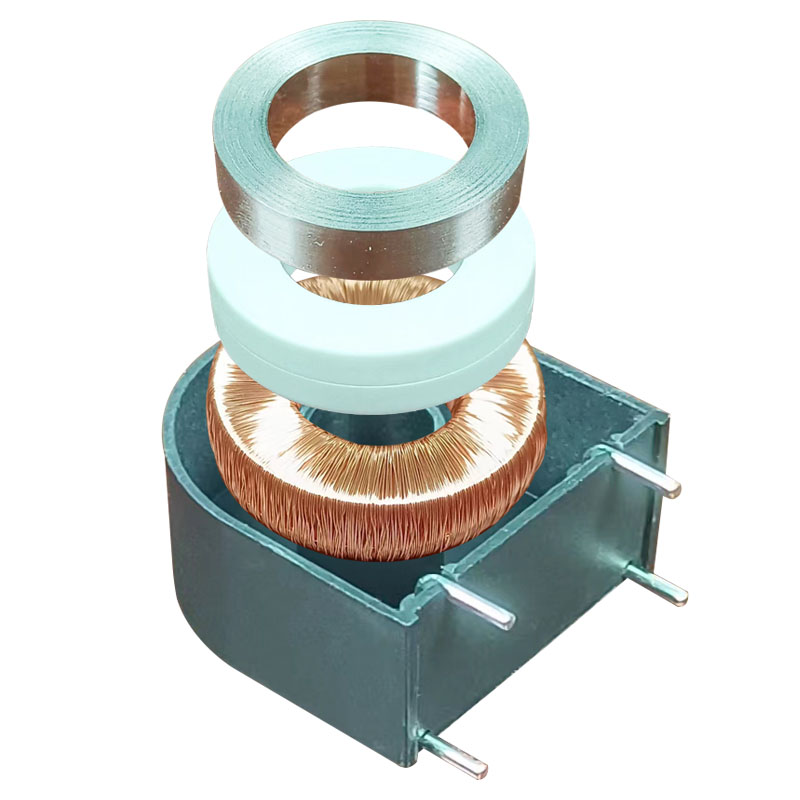

1 坡莫合金磁芯
2 精度高、线性好 ；
3 环氧树脂灌封，安全可靠
4 阻燃（UL94-V0），
5 环保（欧盟RoHS）。
6 斯马尔 l、紧凑型设计
7 易于组装和焊接
描述
国家标准GB 1208-2006；
行业标准JBT 10665-2006。
使用温度： -25℃-+85℃
相对湿度： ≤95%
适用范围：

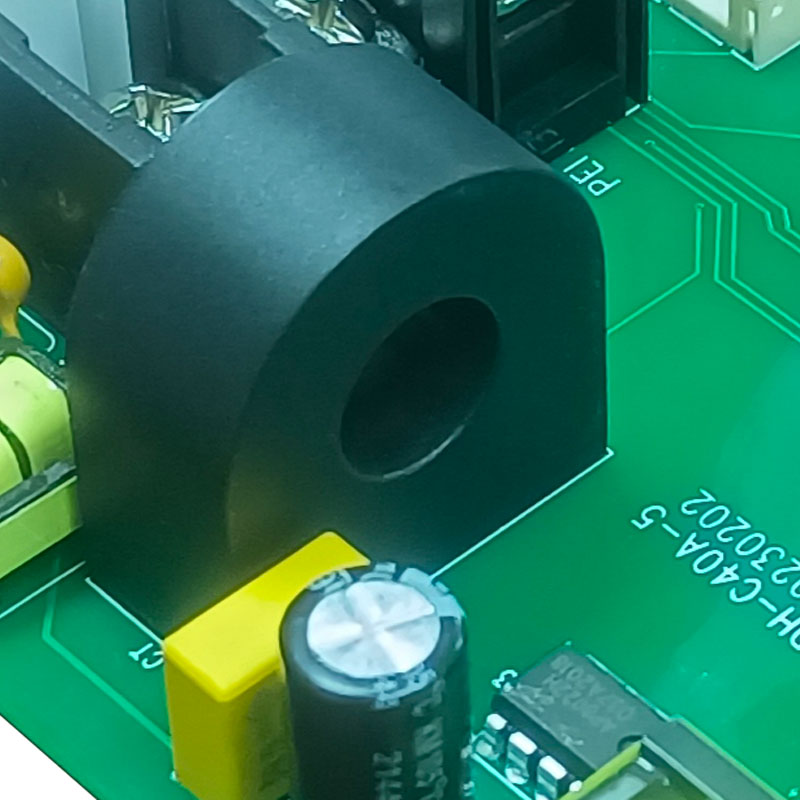

适用于仪器仪表等，需要将大电流转换成
小电流精密测量，用于精密测量或作为电气安全保护。
笔记：
如果连接到变压器次级的负载超过额定负载容量， 它可能会导致精度降低或饱和度降低。 如果您需要增加负载能力 我们可以提供定制。
尺寸
电路原理图
注： 此示意图是变压器的基本工作原理 我们可以为客户设计变压器采样电路。
规格
不 | 项目 | 性能 | |||||
1 | 模型 | DHC09AB1 | DHC09AB2 | DHC09AB3 | DHC09AD1 | DHC09AD2 | DHC09AD3 |
2 | 额定输入电流 | 20A | 30A | 50A | 20A | 30A | 50A |
3 | 额定输出电流 | 10马 | 15马 | 25马 | 20马 | 30马 | 50马 |
4 | 允许过载倍数 | 1.2 次 | |||||
5 | 比率 | 2000:1 | 1000:1 | ||||
6 | 比率差异 | ≤0.1% | ≤0.2% | ||||
7 | 相位差 | ≤5´ | ≤10´ | ||||
8 | 准确度等级 | 0.1 | 0.2 | ||||
9 | 线性范围 | 0 ～ 120% | |||||
10 | 线性度 | ≤0.1% | |||||
11 | 负载电阻 | 50Ω | |||||
12 | 隔离耐压 | 3kV/2mA/1分钟 | |||||
13 | 频率范围 | 50/60Hz( 测试频率： 50赫兹) | |||||
14 | 工作温度 | -40 ～ 85℃ | |||||
15 | 储存温度 | -40 ～ 90℃ | |||||
16 | 相对湿度 | ≤95% | |||||
注：如果上表中没有适合您使用的产品，我们可以根据您的技术和结构要求量身定制产品。
