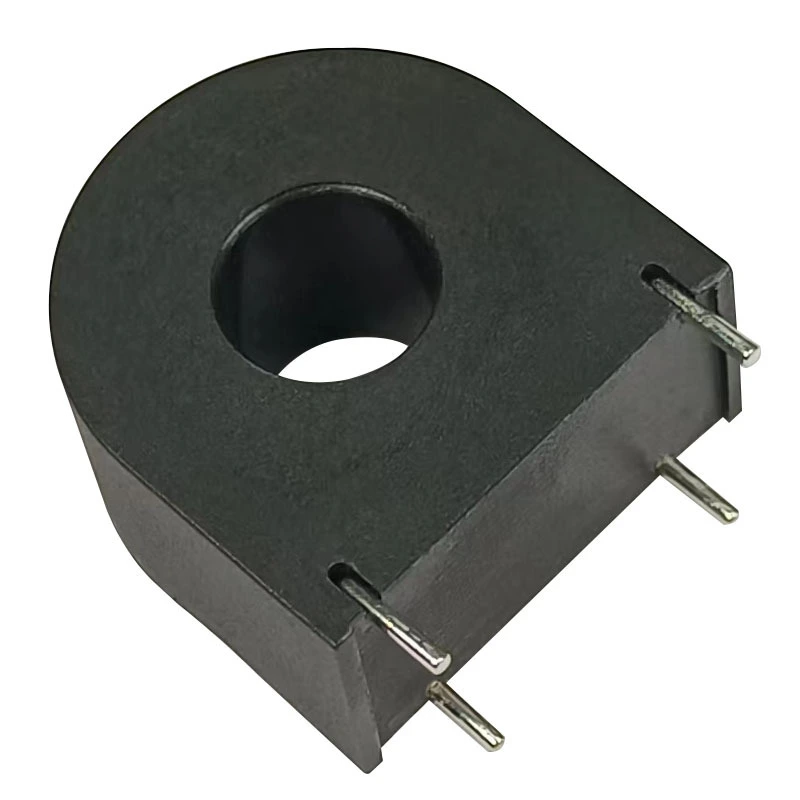

DHC09A سیریز کا کرنٹ ٹرانسفارمر
AC کرنٹ ٹرانسفارمر
شرح شدہ ان پٹ کرنٹ: AC 10-50A
تناسب: 1000: 1 / 2000:1
سوراخ کا سائز: 9.0 ملی میٹر
4PIN کی قسم
خصوصیت :
1۔ پرماللوائے کور
2. اعلی صحت سے متعلق، اچھی لکیری
3۔ Epoxy پاٹنگ، محفوظ اور قابل اعتماد
4. شعلہ retardant (UL94-V0)،
5۔ ماحولیاتی تحفظ (EU RoHS)۔
6۔ Smal l، کمپیکٹ ڈیزائن
7۔ جمع اور ویلڈ کرنے کے لئے آسان
▁مو ر
بیان کریں۔
قومی معیار جی بی 1208-2006؛
انڈسٹری سٹینڈرڈ جے بی ٹی 10665-2006۔
درجہ حرارت کا استعمال کریں:-25℃-+85℃
رشتہ دار نمی:≤95%
درخواست کا دائرہ:
آلات وغیرہ کے لیے موزوں، بڑے کرنٹ کو میں تبدیل کرنے کی ضرورت ہے۔
عین مطابق پیمائش کے لیے چھوٹا کرنٹ، درست پیمائش کے لیے یا برقی حفاظت کے تحفظ کے لیے استعمال کیا جاتا ہے۔
نوٹس:
اگر ٹرانسفارمر کے سیکنڈری سے جڑا ہوا بوجھ درجہ بند لوڈ کی گنجائش سے زیادہ ہے، تو اس کے نتیجے میں درستگی یا سنترپتی کم ہو سکتی ہے۔ اگر آپ کو بوجھ کی صلاحیت کو بڑھانے کی ضرورت ہے اور ہم اپنی مرضی کے مطابق فراہم کرسکتے ہیں۔
سائز
سرکٹ اسکیمیٹک
نوٹ: یہ اسکیمیٹک ڈایاگرام ٹرانسفارمر کے کام کرنے کا بنیادی اصول ہے۔ ہم کسٹمر کے لیے ٹرانسفارمر سیمپلنگ سرکٹ ڈیزائن کر سکتے ہیں۔
تفصیلات
| نہیں | پروجیکٹ | کارکردگی | |||||
| 1 | ماڈل | DHC09AB1 | DHC09AB2 | DHC09AB3 | DHC09AD1 | DHC09AD2 | DHC09AD3 |
| 2 | شرح شدہ ان پٹ کرنٹ | 20A | 30A | 50A | 20A | 30A | 50A |
| 3 | شرح شدہ آؤٹ پٹ کرنٹ | 10mA | 15mA | 25mA | 20mA | 30mA | 50mA |
| 4 | اوورلوڈ متعدد کی اجازت دیں۔ | 1.2اوقات | |||||
| 5 | تناسب | 2000:1 | 1000:1 | ||||
| 6 | تناسب کا فرق | ≤0.1% | ≤0.2% | ||||
| 7 | مرحلے کا فرق | ≤5´ | ≤10´ | ||||
| 8 | درستگی کی سطح | 0.1 | 0.2 | ||||
| 9 | لکیری رینج | 0120% | |||||
| 10 | لکیریت | ≤0.1% | |||||
| 11 | لوڈ مزاحمت | 50Ω | |||||
| 12 | تنہائی وولٹیج کا سامنا | 3kV/2mA/1min | |||||
| 13 | تعدد کی حد | 50/60Hz (ٹیسٹ فریکوئنسی: 50Hz) | |||||
| 14 | کام کرنے کا درجہ حرارت | -40～85℃ | |||||
| 15 | اسٹوریج کا درجہ حرارت | -40～90℃ | |||||
| 16 | رشتہ دار نمی | ≤95% | |||||
نوٹ: اگر مندرجہ بالا جدول میں آپ کے استعمال کے لیے موزوں کوئی پروڈکٹ نہیں ہے، تو ہم آپ کی تکنیکی اور ساختی ضروریات کے مطابق پروڈکٹ تیار کر سکتے ہیں۔
