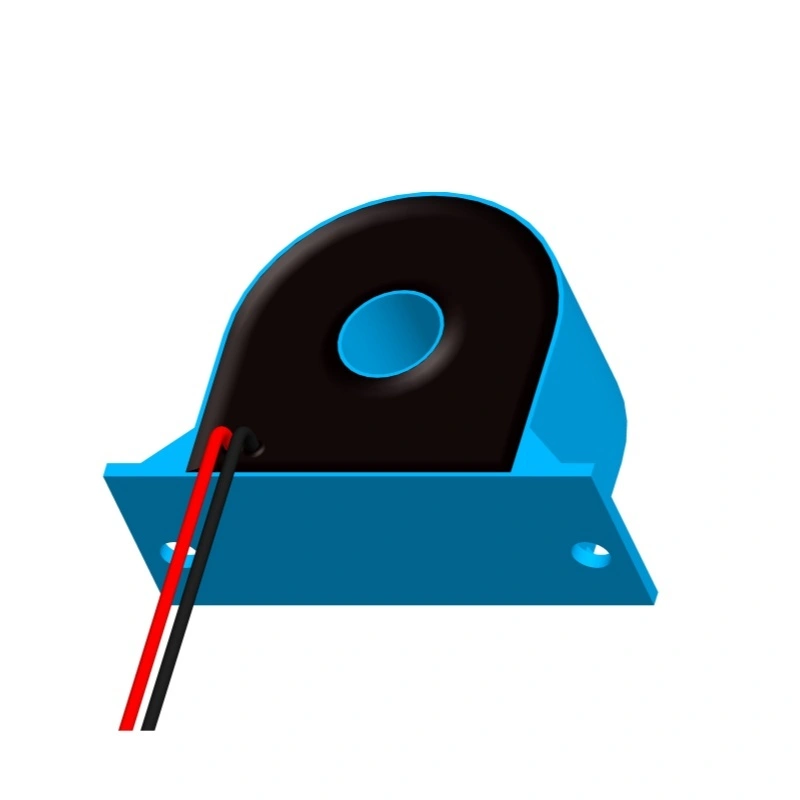

DHC06B系列电流互感器

特征

1.     纳米晶核心

2.     精度高、线性好

3.     环氧树脂灌封,安全可靠

4.     阻燃(UL94-V0),

5.     环保(欧盟RoHS)。

6.     体积小、重量轻

7.
易于组装和焊接

8.     指导原则:国家标准gb 1208-2006

9.     行业标准JBT 10665-2006

    哎呀......!

    没有产品数据。

    去首页

    更多选择

    没有数据
    06b-b1_副本
    06b-b1_副本
    06b-b2_副本
    06b-b2_副本
    06b-b3_副本
    06b-b3_副本
    06b-b4_副本
    06b-b4_副本
    06b-b5_副本
    06b-b5_副本

    描述

    国家标准GB 1208-2006;

    行业标准JBT 10665-2006。

    使用温度: -25℃-+85℃

    相对湿度: ≤95%

    适用范围:

    适用于仪器仪表等,需要将大电流转换成

    小电流精密测量,用于精密测量或作为电气安全保护。


    笔记:

    如果连接到变压器次级的负载超过额定负载容量, 它可能会导致精度降低或饱和度降低。 如果您需要增加负载能力  我们可以提供定制。


    06B-拼图-1

    尺寸

    06B-1-参数

    电路原理图

    注:  此示意图是变压器的基本工作原理  我们可以为客户设计变压器采样电路。

    06B-规格-2

    规格

    性能

    1

    模型

    DHC06BB1

    DHC06BB2

    DHC06BB3

    DHC06BD1

    DHC06BD2

    DHC06BD3

    2

    额定输入电流

    20A

    50A

    100A

    20A

    50A

    100A

    3

    额定输出电流

    10马

    25马

    50马

    20马

    50马

    100马

    4

    允许过载倍数

    1.2 计时器

    5

    比率

    2000:1

    1000:1

    6

    比率差异

    ≤0.1%

    ≤0.2%

    7

    相位差

    ≤5´

    ≤10´

    8

    准确度等级

    0.1

    0.2

    9

    线性范围

    0 120%

    10

    线性度

    ≤0.1%

    11

    负载电阻

    50Ω

    12

    隔离耐压

    3kV/2mA/1分钟

    13

    频率范围

    20 20kHz( 测试频率:50Hz )

    14

    工作温度

    -25 85

    15

    储存温度

    -40 90

    16

    相对湿度

    ≤95%

    注:如果上表中没有适合您使用的产品,我们可以根据您的技术和结构要求量身定制产品。
