ہم کسٹم کرنٹ ٹرانسفارمر، کرنٹ سینسر اور پورٹیبل ای وی چارجر کے پیشہ ور صنعت کار ہیں۔

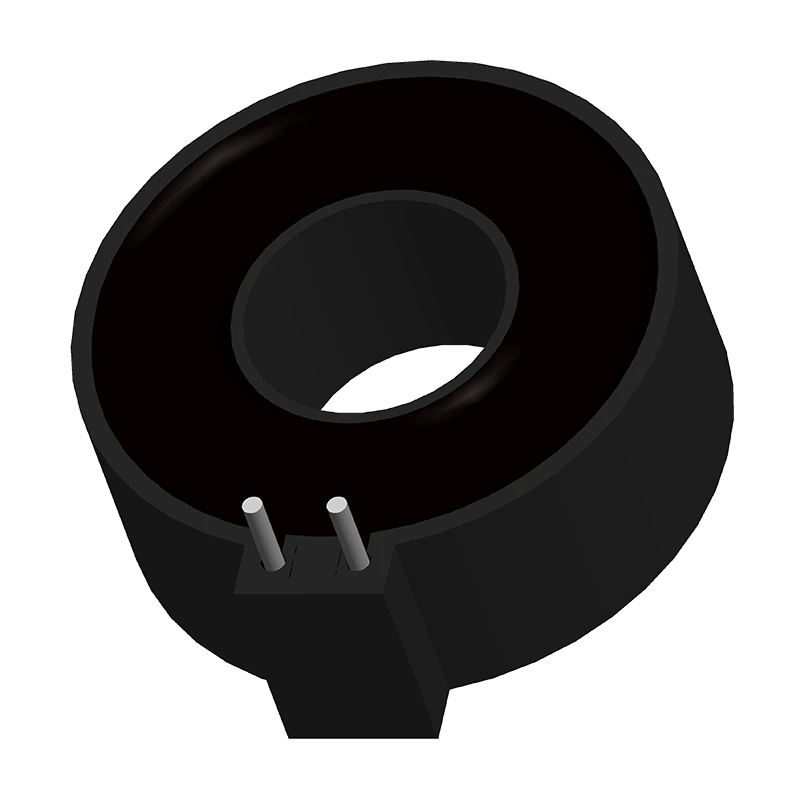

DHC06C سیریز کا کرنٹ ٹرانسفارمر
اے سی کرنٹ ٹرانسفارمر
شرح شدہ ان پٹ موجودہ: AC 20-40A
تناسب: 500: 1 / 1000:1 / 2000:1
سوراخ کا سائز: ▁ Mm10.4
منتخب کرنے کے لیے 2PIN یا لیڈ وائر کی قسم
خصوصیت:
1. نانو کرسٹل لائن کور،
2. اعلی صحت سے متعلق، اچھی لکیری؛
3. ایپوکسی پاٹنگ، محفوظ اور قابل اعتماد
4. شعلہ retardant (UL94- V0)،
5. ماحولیاتی تحفظ (EU RoHS)۔
6. چھوٹے سائز اور ہلکے وزن
7. جمع کرنے اور ویلڈ کرنے کے لئے آسان
▁مو ر
بیان کریں۔
قومی معیاری جی بی 1208-2006؛
انڈسٹری سٹینڈرڈ جے بی ٹی 10665-2006۔
درجہ حرارت استعمال کریں۔: -25℃-+85℃
رشتہ دار نمی: ≤95%
درخواست کا دائرہ کار: آلات وغیرہ کے لیے موزوں، درست پیمائش کے لیے بڑے کرنٹ کو چھوٹے کرنٹ میں تبدیل کرنے کی ضرورت ہے، درست پیمائش کے لیے یا برقی حفاظتی تحفظ کے طور پر استعمال کیا جاتا ہے۔
▁ان س ٹ س: اگر ٹرانسفارمر کے سیکنڈری سے جڑا ہوا بوجھ درجہ بند لوڈ کی گنجائش سے زیادہ ہے، تو اس کے نتیجے میں درستگی یا سنترپتی کم ہو سکتی ہے۔ اگر آپ کو بوجھ کی صلاحیت کو بڑھانے کی ضرورت ہے اور ہم اپنی مرضی کے مطابق فراہم کرسکتے ہیں۔
▁ طر ف
سرکٹ اسکیمیٹک
▁ک و: یہ اسکیمیٹک ڈایاگرام ٹرانسفارمر کے کام کرنے کا بنیادی اصول ہے۔ ہم کسٹمر کے لیے ٹرانسفارمر سیمپلنگ سرکٹ ڈیزائن کر سکتے ہیں۔
▁ ش گ
پروجیکٹ | ▁ ع م | |||||
▁ ڈ ل | DHC06CB1 | DHC06CB2 | DHC06CB3 | DHC06CD1 | DHC06CD2 | DHC06CF1 |
شرح شدہ ان پٹ کرنٹ | 20A | 40A | 30A | 20A | 40A | 20A |
شرح شدہ آؤٹ پٹ کرنٹ | ▁م ا10 | ▁م ا20 | ▁م ا15 | ▁م ا20 | ▁م ا40 | ▁م ا40 |
اوورلوڈ متعدد کی اجازت دیں۔ | ٹائمر1.2 | |||||
تناسب | 2000:1 | 1000:1 | 500:1 | |||
تناسب کا فرق | ≤0.1% | ≤0.2% | ≤0.5% | |||
مرحلے کا فرق | ≤5´ | ≤10´ | ≤30´ | |||
درستگی کی سطح | 0.1 | 0.2 | 0.5 | |||
لکیری رینج | 0～120% | |||||
لکیریت | ≤0.1% | ≤0.2% | ||||
لوڈ مزاحمت | 20Ω | |||||
تنہائی وولٹیج کا سامنا | 3kV/2mA/1min | |||||
احاطہ ارتعاش | 20～20kHz (ٹیسٹ فریکوئنسی: 50Hz) | |||||
کام کرنے کا درجہ حرارت | -25～85℃ | |||||
▁ نق ش | -40～90℃ | |||||
رشتہ دار نمی | ≤95% | |||||
نوٹ: اگر مندرجہ بالا جدول میں آپ کے استعمال کے لیے موزوں کوئی پروڈکٹ نہیں ہے، تو ہم آپ کی تکنیکی اور ساختی ضروریات کے مطابق پروڈکٹ تیار کر سکتے ہیں۔
ہماری مصنوعات کے بارے میں مزید معلومات کے لیے، خوش آمدید کسی بھی وقت ہم سے رابطہ کرنے کے لئے!
