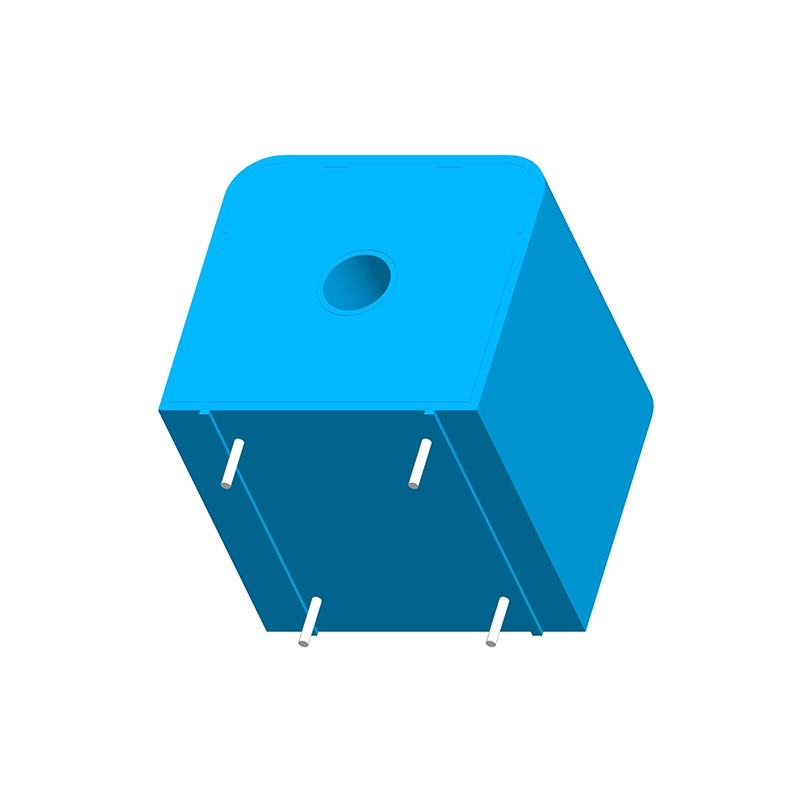

Трансформатор тока DHC92A
Трансформатор переменного тока
Номинальный входной ток: AC 20A/1A/0.25A
Соотношение: 1:20:80:2000
Размер отверстия: 7.0Мм
4PIN с проводом
Особенность:
1. Сердечник из высокого пермаллоя.
2. Высокая точность, хорошая линейность;
3. Эпоксидная заливка, безопасная и надежная.
4.Огнестойкий (UL94-V0),
5. Защита окружающей среды (ЕС RoHS).
6.Малый размер и легкий вес
7. Легко собрать и сварить.
Больше вариантов
Описывать
Национальный стандарт ГБ 1208-2006；
Отраслевой стандарт jbt 10665-2006.
Температура использования: -25℃-+85℃
Относительная влажность: ≤95%
Область применения: Подходит для приборов и т. д., необходимо преобразовывать большой ток в малый ток для точного измерения. Используется для прецизионного измерения или в качестве защиты от электробезопасности.
Примечания: Если нагрузка, подключенная к вторичной обмотке трансформатора, превышает номинальную нагрузочную способность, это может привести к снижению точности или насыщению. Если вам нужно увеличить грузоподъемность, мы можем предоставить индивидуальные решения.
Размер
Принципиальная схема
Примечание: Эта принципиальная схема является основным принципом работы трансформатора. Мы можем разработать схему выборки трансформатора для заказчика.
Спецификация
Проект | Производительность |
Модель | DHC92AA6 |
Номинальный входной ток | 20A/1A/0.25A |
Номинальный выходной ток | 10Ма |
Разрешить перегрузку нескольких | 1.2 раз |
Соотношение | 1:20:80:2000 |
Разница в соотношении | ≤±0.01% |
Разность фаз | ≤±0.3´ |
Уровень точности | 0.01 |
Линейный диапазон | 0～120% |
Линейность | ≤0.01% |
Сопротивление нагрузки | 50Ω |
выдерживаемое напряжение изоляции | 3кВ/2мА/1мин |
Диапазон частот | 50/60КГц |
Рабочая температура | -25～85℃ |
Температура хранения | -40～90℃ |
Относительная влажность | ≤95% |
Примечание. Если в приведенной выше таблице нет продукта, подходящего для вашего использования, мы можем адаптировать продукт в соответствии с вашими техническими и структурными требованиями.
