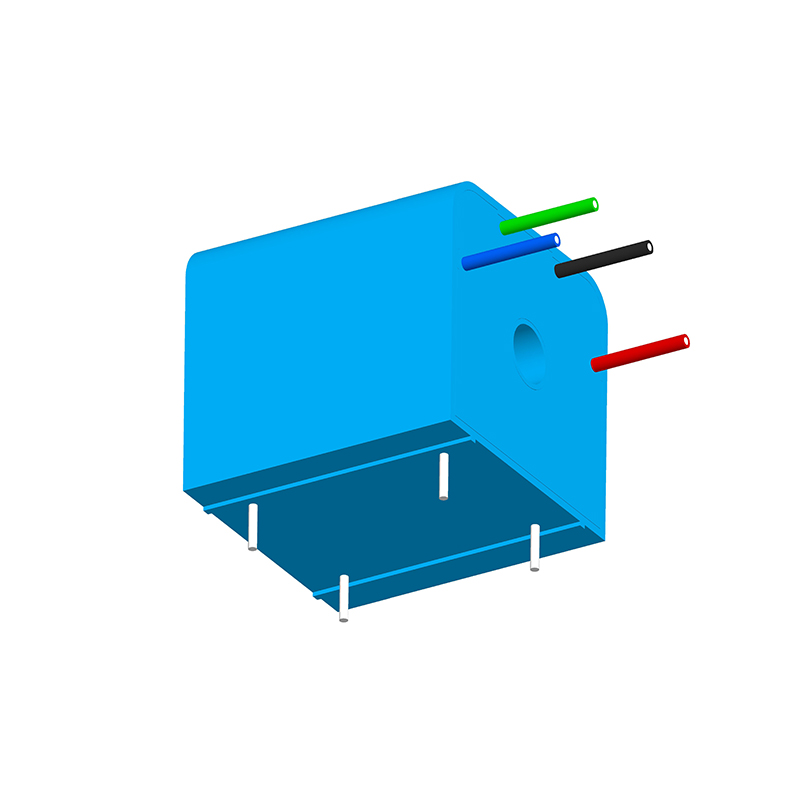

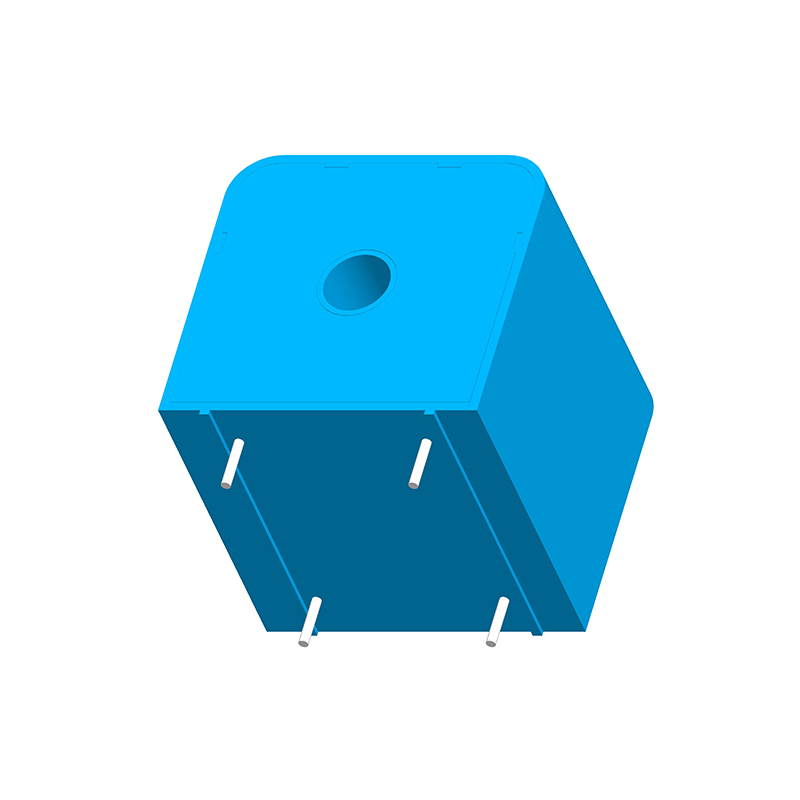

Transformador de corrente DHC92A
Transformador de corrente CA
Corrente de entrada nominal: AC 20A/1A/0.25A
Razão: 1:20:80:2000
Tamanho do furo: 7.0milímetros
4PIN com fio condutor
Recurso:
1. Núcleo de alto permalloy,
2.Alta precisão, boa linearidade;
3. Envasamento de epóxi, seguro e confiável
4.Retardador de chama (UL94-V0),
5.Proteção ambiental (RoHS da UE).
6.Tamanho pequeno e peso leve
7.Fácil de montar e soldar
Mais escolhas
Descrever
Padrão nacional gb 1208-2006;
Padrão da indústria jbt 10665-2006.
Temperatura de uso: -25℃-+85℃
Humidade relativa: ≤95%
Âmbito de aplicação: Adequado para instrumentação, etc., precisa converter grande corrente em corrente pequena para medição precisa, usada para medição de precisão ou como proteção de segurança elétrica.
Notas: Se a carga conectada ao secundário do transformador exceder a capacidade de carga nominal, isso poderá resultar em precisão reduzida ou saturação. Se precisar aumentar a capacidade de carga podemos fornecer customizado.
Tamanho
Esquema do circuito
Nota: Este diagrama esquemático é o princípio básico de funcionamento do transformador. Podemos projetar o circuito de amostragem do transformador para o cliente.
Especificação
Projeto | Desempenho |
Modelo | DHC92AA6 |
Corrente de entrada nominal | 20A/1A/0.25A |
Corrente de saída nominal | 10mãe |
Permitir sobrecarga múltipla | 1.2 vezes |
Razão | 1:20:80:2000 |
Diferença de proporção | ≤±0.01% |
Diferença de fase | ≤±0.3´ |
Nível de precisão | 0.01 |
Alcance linear | 0～120% |
Linearidade | ≤0.01% |
Resistência de carga | 50Ω |
tensão suportável de isolamento | 3kV/2mA/1min |
alcance de frequência | 50/60khz |
Temperatura de trabalho | -25～85℃ |
Temperatura de armazenamento | -40～90℃ |
Humidade relativa | ≤95% |
Nota: Caso não haja nenhum produto adequado para seu uso na tabela acima, podemos adequar o produto de acordo com suas necessidades técnicas e estruturais.
