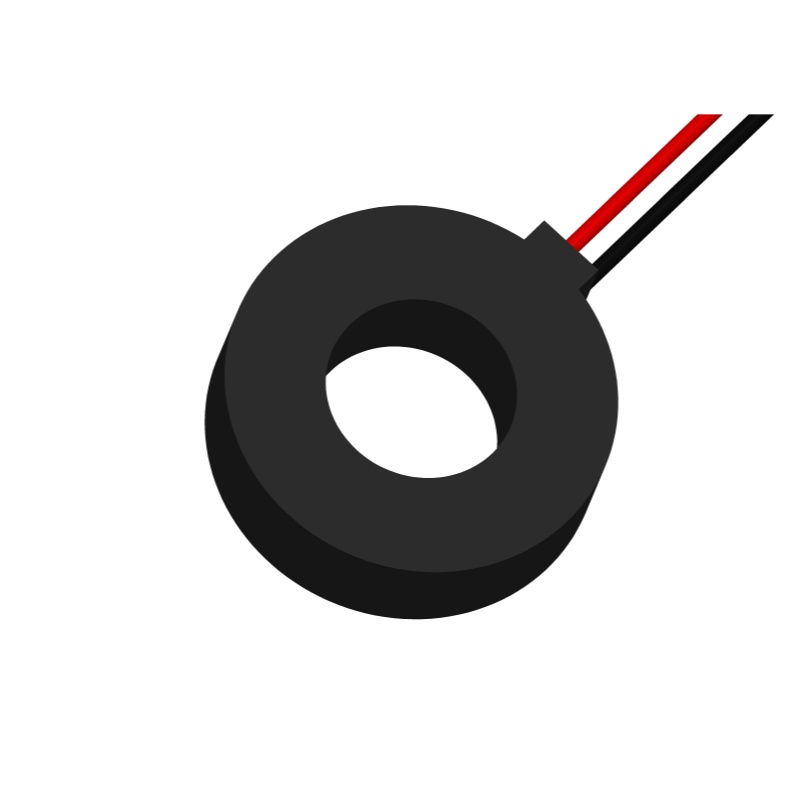

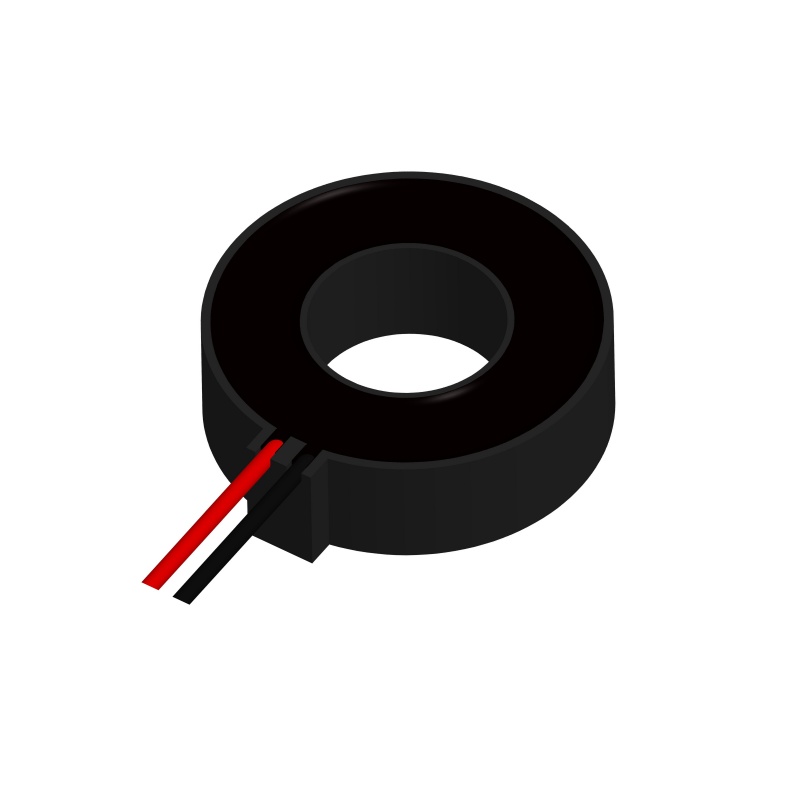

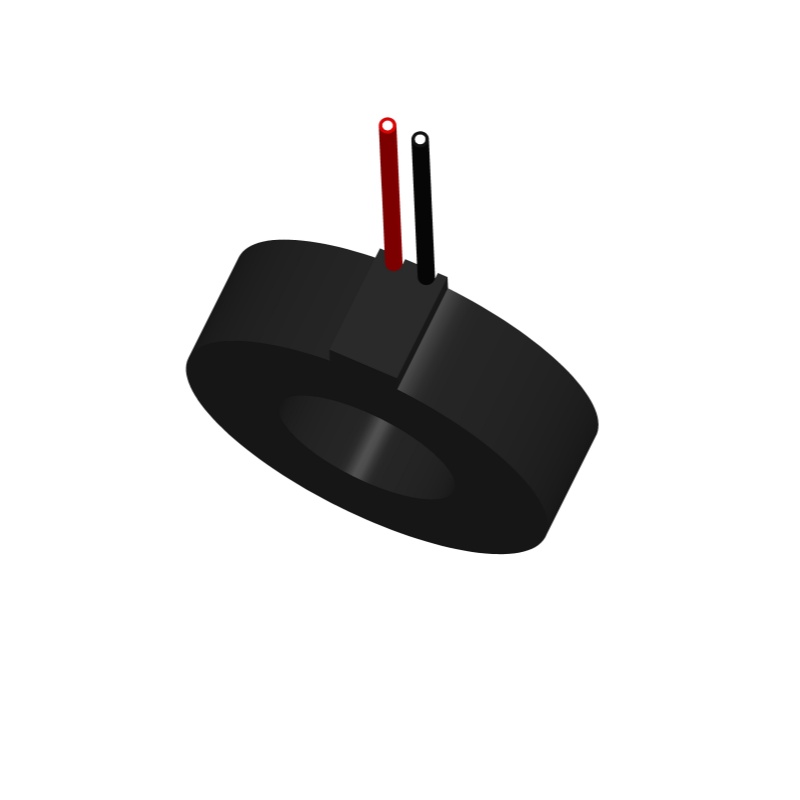

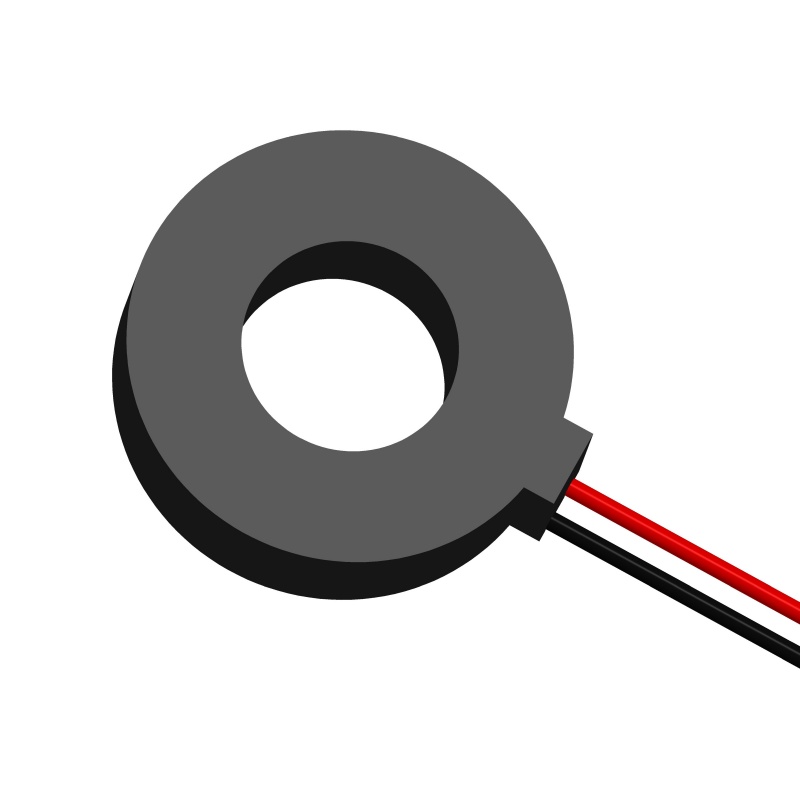

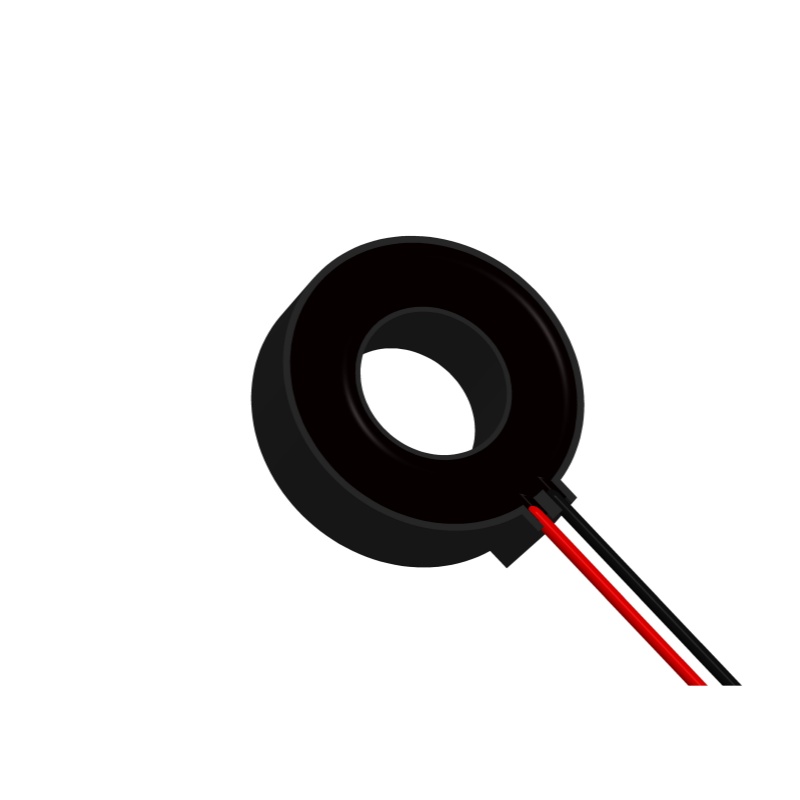

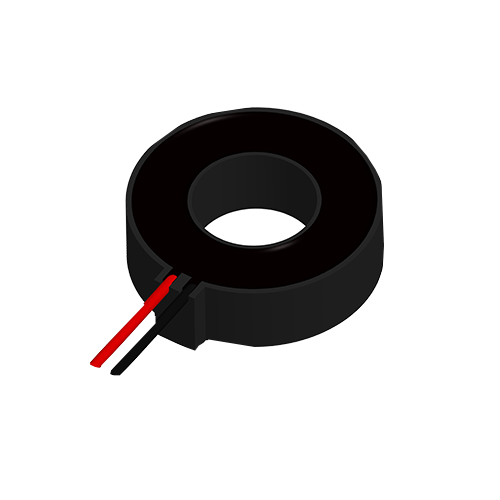

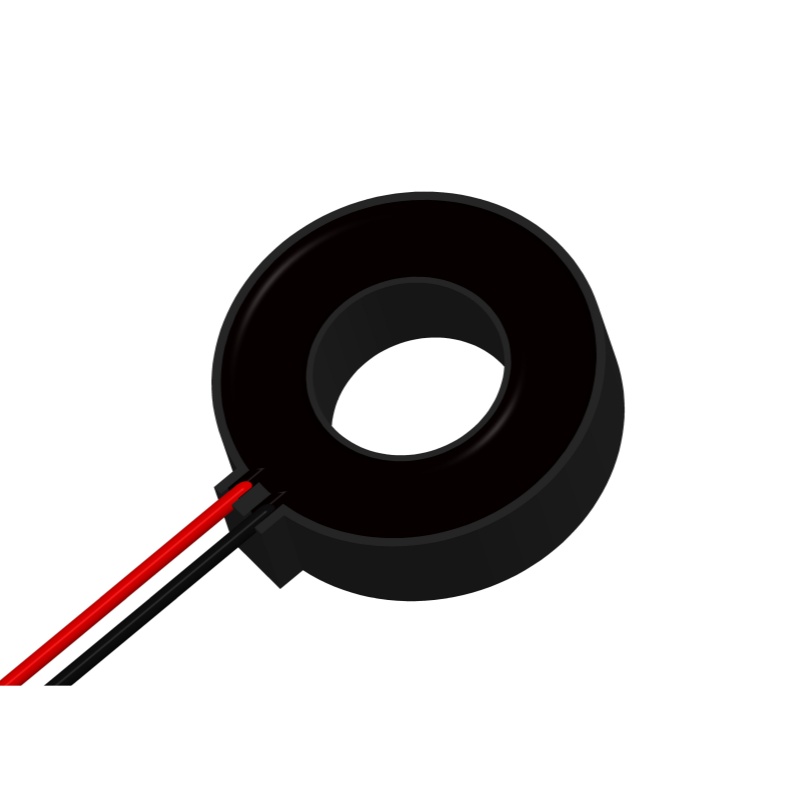

DHC07C 시리즈 변류기
기능
：
1. 나노결정핵 ，
2. 높은 정밀도, 우수한 선형성 ；
3. 에폭시 포팅, 안전하고 믿을 수 있는
4. 난연제(UL94-V0),
5. 환경 보호(EU RoHS).
6. 작은 크기와 가벼운 무게
7. 조립 및 용접이 용이함
설명하다
국가 표준 GB 1208-2006;
산업 표준 jbt 10665-2006.
사용 온도: -25℃-+85℃
상대 습도: ≤95%
적용 범위:
계측 등에 적합하며 큰 전류를
정밀 측정을 위한 작은 전류, 정밀 측정 또는 전기 안전 보호에 사용됩니다.
노트:
변압기의 2차측에 연결된 부하가 정격부하용량을 초과하는 경우, 정확도나 채도가 감소할 수 있습니다. 부하 용량을 늘려야 하는 경우 그리고 우리는 맞춤형을 제공할 수 있습니다.
크기
회로도
노트: 이 개략도는 변압기의 기본 작동 원리입니다. 우리는 고객을 위해 변압기 샘플링 회로를 설계할 수 있습니다.
사양
아니 | 항목 | 성능 | |||||
1 | 모델 | DHC07CB1 | DHC07CB2 | DHC07CB3 | DHC07CD1 | DHC07CD2 | DHC07CD3 |
2 | 정격 입력 전류 | 30A | 50A | 80A | 20A | 30A | 40A |
3 | 정격 출력 전류 | 15마 | 25마 | 40마 | 20마 | 30마 | 40마 |
4 | 과부하 다중 허용 | 1.2 타임스 | |||||
5 | 비율 | 2000:1 | 1000:1 | ||||
6 | 비율 차이 | ≤0.1% | ≤0.2% | ||||
7 | 위상차 | ≤5´ | ≤10´ | ||||
8 | 정확도 수준 | 0.1 | 0.2 | ||||
9 | 선형 범위 | 0 ～ 120% | |||||
10 | 선형성 | ≤0.1% | |||||
11 | 부하 저항 | 20Ω | |||||
12 | 절연 내전압 | 3kV/2mA/1분 | |||||
13 | 주파수 범위 | 20 ～ 20kHz(시험주파수:50Hz) | |||||
14 | 작동 온도 | -25 ～ 85℃ | |||||
15 | 저장 온도 | -40 ～ 90℃ | |||||
16 | 상대 습도 | ≤95% | |||||
참고: 위 표에 사용하기에 적합한 제품이 없는 경우 기술 및 구조적 요구 사항에 따라 제품을 맞춤화할 수 있습니다.
