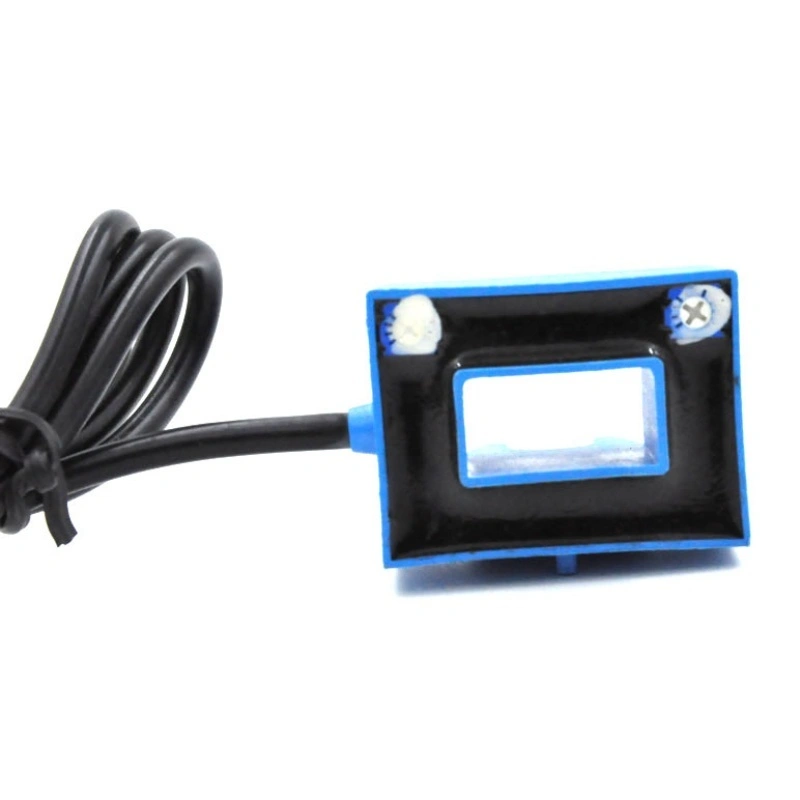

HOVD-52S5* シリーズ ホール電流センサー
INTRODUCTIONS ：
ホール電流センサー
定格入力電流: 50-600A DC または AC
定格出力電圧： 4 V(T=25℃)
電源： ±12V~±15V （ 5% ）
ケーブルの種類
の検出に使用できる新開発のホール電流センサシリーズです。 DC,AC, 高周波、パルスのほか、さまざまな不規則波の電流信号。
FEATURES ：
コンパクトかつ軽量 , インストールが簡単
難燃性(UL94-V0)。
環境保護(EU RoHS)
ADVANTAGES ：
高 精度と良好な直線性。
低いオフセットとゲインドリフト。
低い挿入損失、良好な過負荷耐量。
広帯域周波数、素早い応答。
説明する
APPLICATIONS
：
スイッチング電源(SMPS)、溶接機用電源
バッテリー供給、UPS、 測定制御システム、 インバーター
サイズ
回路図
注： この回路図は変圧器の基本的な動作原理です。 お客様に合わせてトランスサンプリング回路を設計いたします。
接続する
：
使用説明書 :
1 回路図の校正方向に従って電流を接続し、電流の方向に注意してください。
2. 構造図のキャリブレーションの機能ピン定義に従って配線を接続します。
仕様
P パラメータ | HOVD - 52S51 | HOVD-52S52 | HOVD-52S53 | HOVD-52S54 | HOVD-52S55 | HOVD-52S56 | HOVD-52S57 | 単位 |
定格入力電流 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | A |
試験電流範囲 | ±150 | ±300 | ±600 | ±900 | ±900 | ±900 | ±900 | A |
定格出力電圧 | 4 (T=25℃) | V | ||||||
負荷抵抗 | ≥10 | kΩ | ||||||
電源電圧 | ±12~±15 （ 5% ） | V | ||||||
電流損失 | ≤15 | mA | ||||||
ゼロオフセット電圧 | ≤±20 ( T=25℃) | mV | ||||||
磁気オフセット電圧 | ≤±25 ( T=25℃) | mV | ||||||
オフセット電圧の温度ドリフト | ≦±2mV/℃ （ IP=0 T=-10~+70℃ ） | mV | ||||||
直線性 | ≤0.5 ( T=25℃) | % | ||||||
精度 | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||||
反応時間 | <5 | µS | ||||||
3.0 | kV/分 | |||||||
-3db 帯域幅 | DC…20 | kHz | ||||||
働く温度 | -25~+85 | ℃ | ||||||
保管温度 | -40~+90 | ℃ | ||||||
注: 上記の表にお客様の用途に適した製品がない場合は、お客様の技術的および構造的要件に応じて製品をカスタマイズすることができます。
