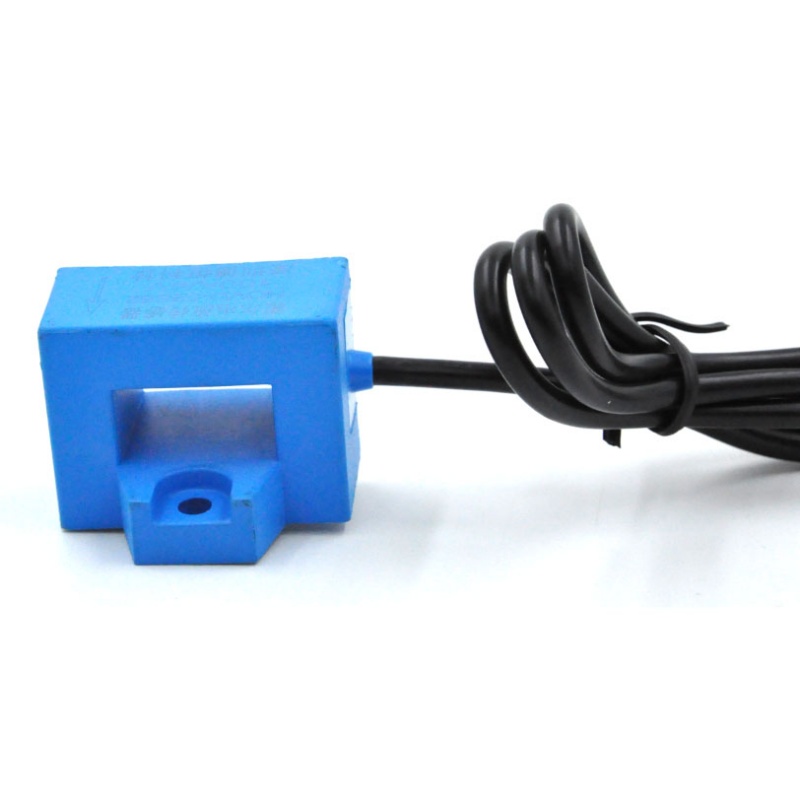

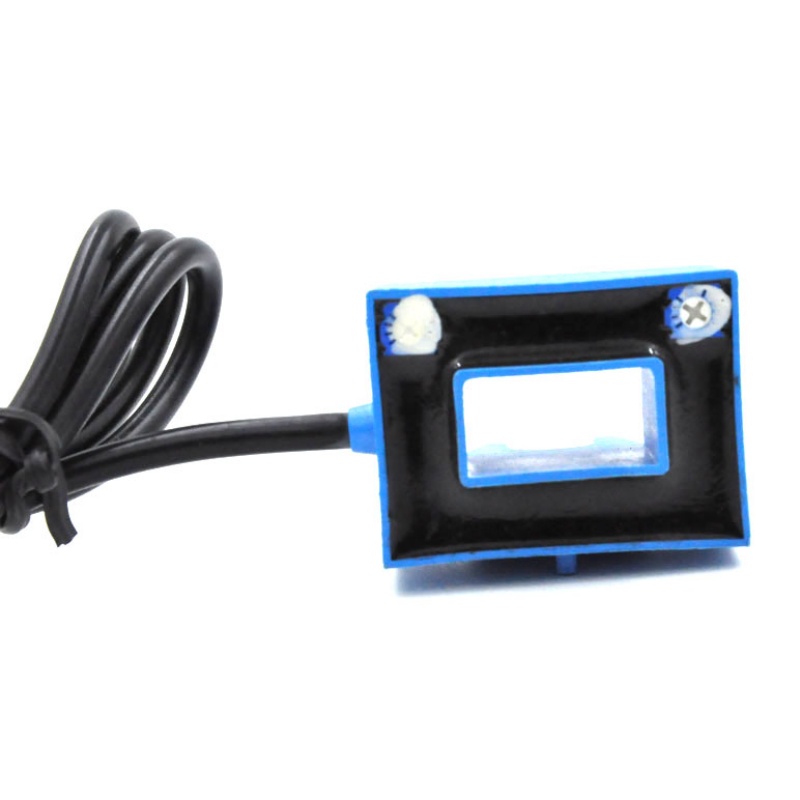

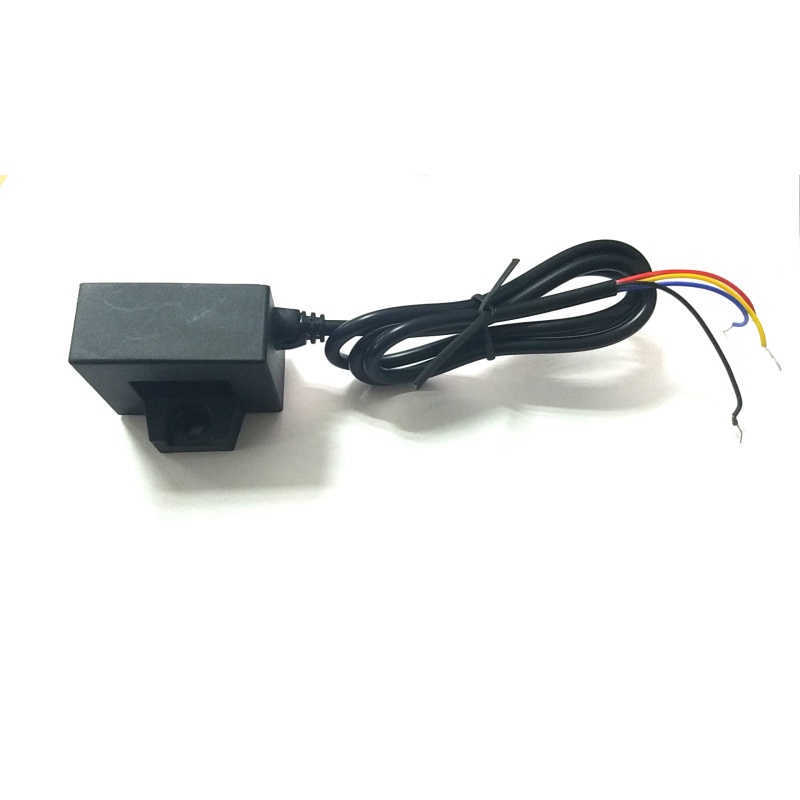

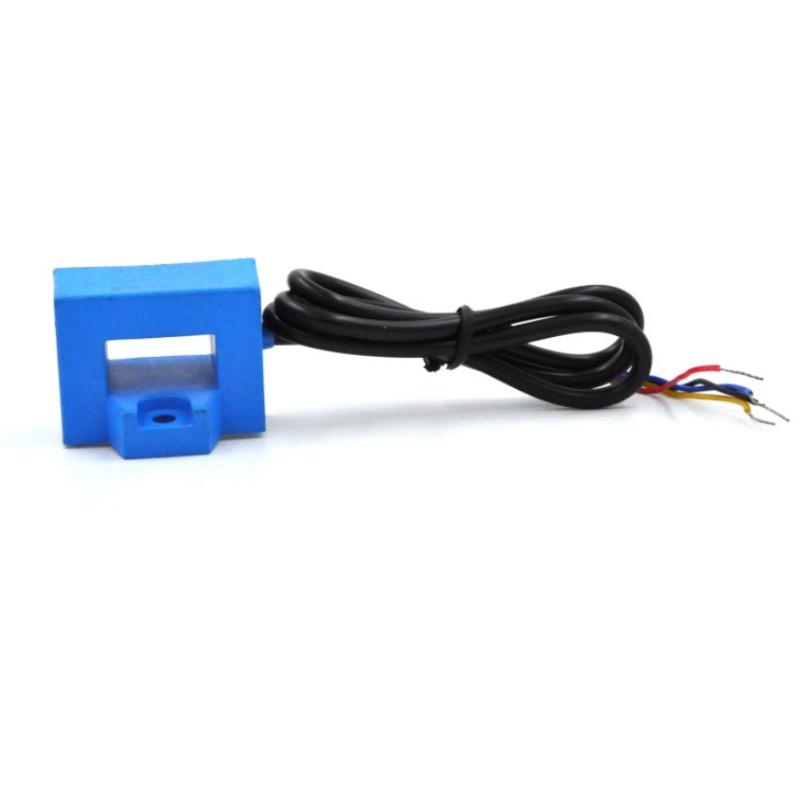

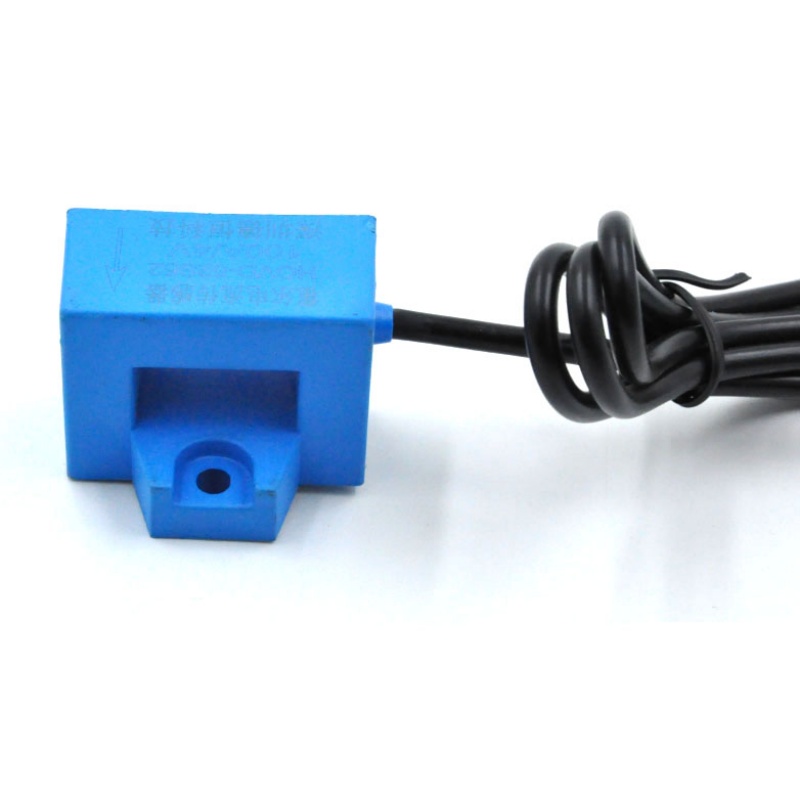

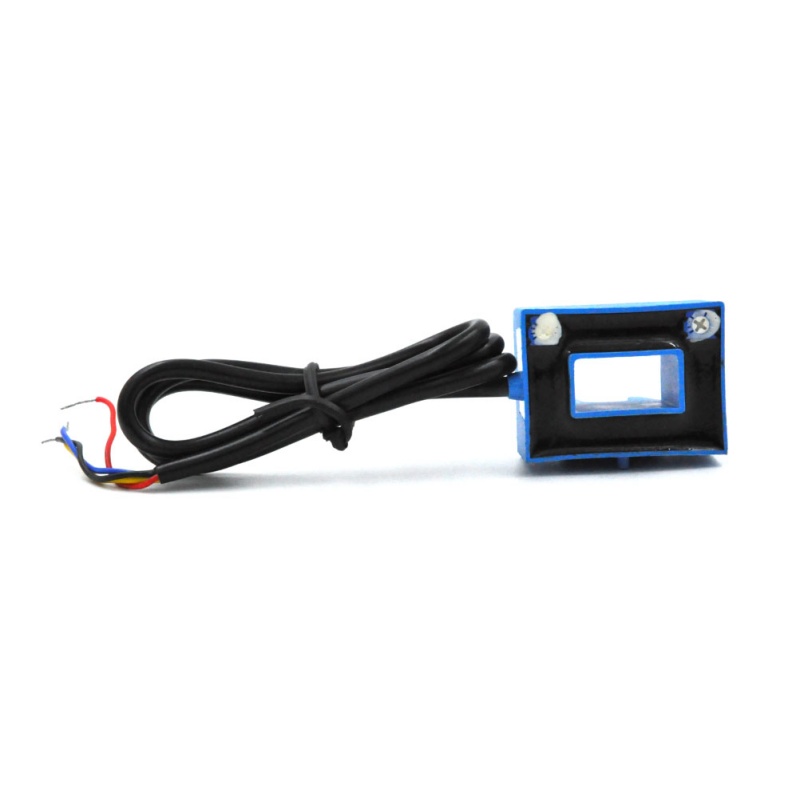

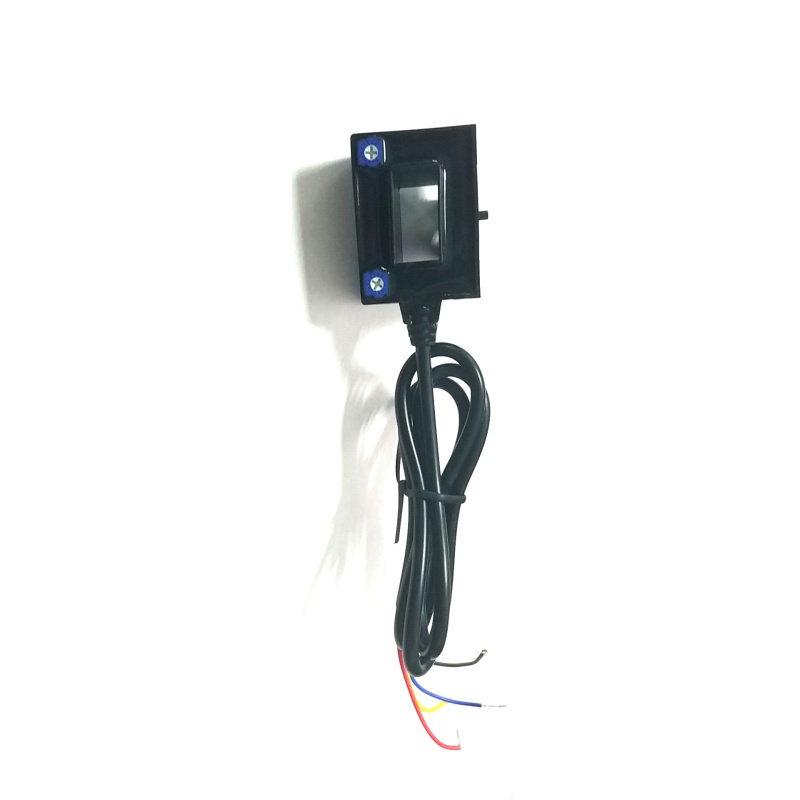

HOVD-52S5* सीरीज हॉल करंट सेंसर
INTRODUCTIONS:
हॉल करंट सेंसर
रेटेड इनपुट करंट: 50-600A डीसी या एसी
रेटेड आउटपुट वोल्टेज: 4 V (T=25℃)
विद्युत आपूर्ति: ±12V~±15V （5% )
केबल प्रकार
ये नव विकसित हॉल करंट सेंसर श्रृंखला हैं जिनका उपयोग पता लगाने के लिए किया जा सकता है। डीसी, एसी, उच्च आवृत्ति, पल्स और साथ ही अनियमित तरंगों वाले करंट सिग्नल।
अधिक विकल्प
FEATURES:
कॉम्पैक्ट और हल्का, स्थापित करना आसान है
ज्वाला मंदक (UL94-V0)।
पर्यावरण संरक्षण (ईयू आरओएचएस)
ADVANTAGES:
उच्च परिशुद्धता और अच्छी रैखिकता।
कम ऑफसेट और गेन ड्रिफ्ट।
कम इंसर्ट लॉस, अच्छी ओवरलोड क्षमता।
वाइड बैंड फ्रीक्वेंसी, त्वरित प्रतिक्रिया।
वर्णन करना
APPLICATIONS :
स्विच्ड मोड पावर सप्लाई (एसएमपीएस), वेल्डिंग मशीन पावर सप्लाई बैटरी आपूर्ति, यूपीएस, मापन नियंत्रण प्रणाली, इन्वर्टर
आकार
सर्किट आरेख
नोट: यह आरेख ट्रांसफार्मर के मूल कार्य सिद्धांत को दर्शाता है। हम ग्राहक के लिए ट्रांसफार्मर सैंपलिंग सर्किट डिजाइन कर सकते हैं।
जोड़ना :
उपयोग के लिए निर्देश :
1. सर्किट डायग्राम के कैलिब्रेशन दिशा के अनुसार करंट को कनेक्ट करें, करंट की दिशा पर ध्यान दें।
2. संरचना आरेख में अंशांकन के फ़ंक्शन पिन परिभाषा के अनुसार तार को कनेक्ट करें।
विनिर्देश
| HOVD-52S51 | HOVD-52S52 | HOVD-52S53 | HOVD-52S54 | HOVD-52S55 | HOVD-52S56 | HOVD-52S57 | इकाई |
| रेटेड इनपुट करंट | 50 | 100 | 200 | 300 | 400 | 500 | 600 | ए |
| परीक्षण वर्तमान सीमा | ±150 | ±300 | ±600 | ±900 | ±900 | ±900 | ±900 | ए |
| रेटेड आउटपुट वोल्टेज | 4 (T=25℃) | वी | ||||||
| भारित प्रतिरोध | ≥10 | kΩ | ||||||
| पावर वोल्टेज | ±12~±15(5% ) | वी | ||||||
| वर्तमान हानि | ≤15 | एमए | ||||||
| शून्य ऑफसेट वोल्टेज | ≤±20 ( T=25℃) | एमवी | ||||||
| चुंबकीय ऑफसेट वोल्टेज | ≤±25 ( T=25℃) | एमवी | ||||||
| ऑफसेट वोल्टेज तापमान बहाव | ≤±2mV/℃ （ IP=0 T=-10~+70℃ ） | एमवी | ||||||
| रैखिकता | ≤0.5 ( T=25℃) | % | ||||||
| शुद्धता | ≤1.0 (T=25℃ VC=±15V) | % | ||||||
| प्रतिक्रिया समय | <5 | µS | ||||||
| इन्सुलेशन वोल्टेज | 3.0 | केवी/मिनट | ||||||
| -3db बैंडविड्थ | DC…20 | किलोहर्ट्ज | ||||||
| कार्यशील तापमान | -25~+85 | ℃ | ||||||
| भंडारण तापमान | -40~+90 | ℃ | ||||||
नोट: यदि उपरोक्त तालिका में आपके उपयोग के लिए कोई उपयुक्त उत्पाद नहीं है, तो हम आपकी तकनीकी और संरचनात्मक आवश्यकताओं के अनुसार उत्पाद को अनुकूलित कर सकते हैं।
