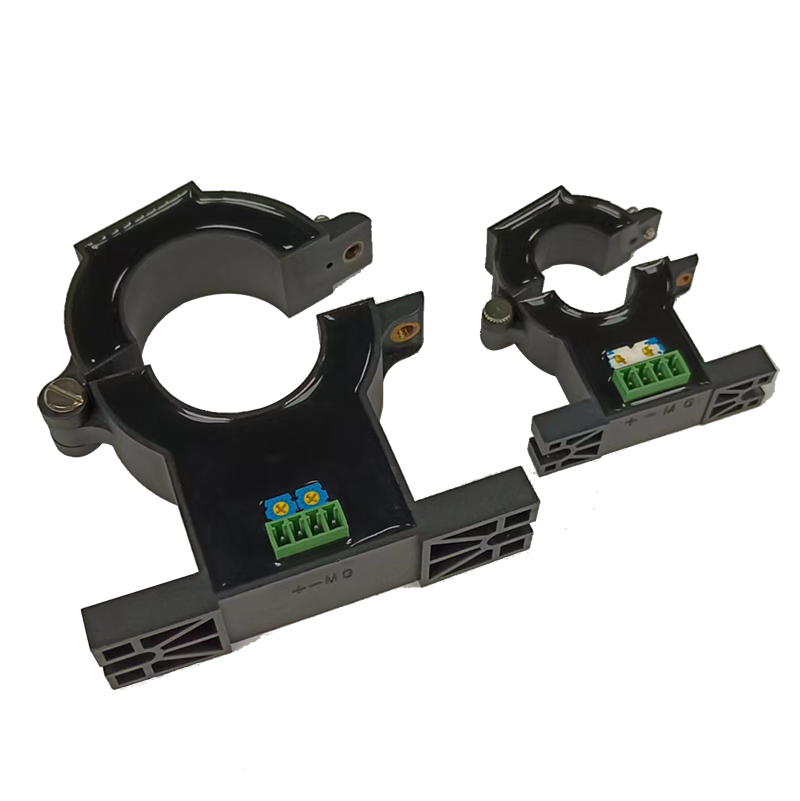

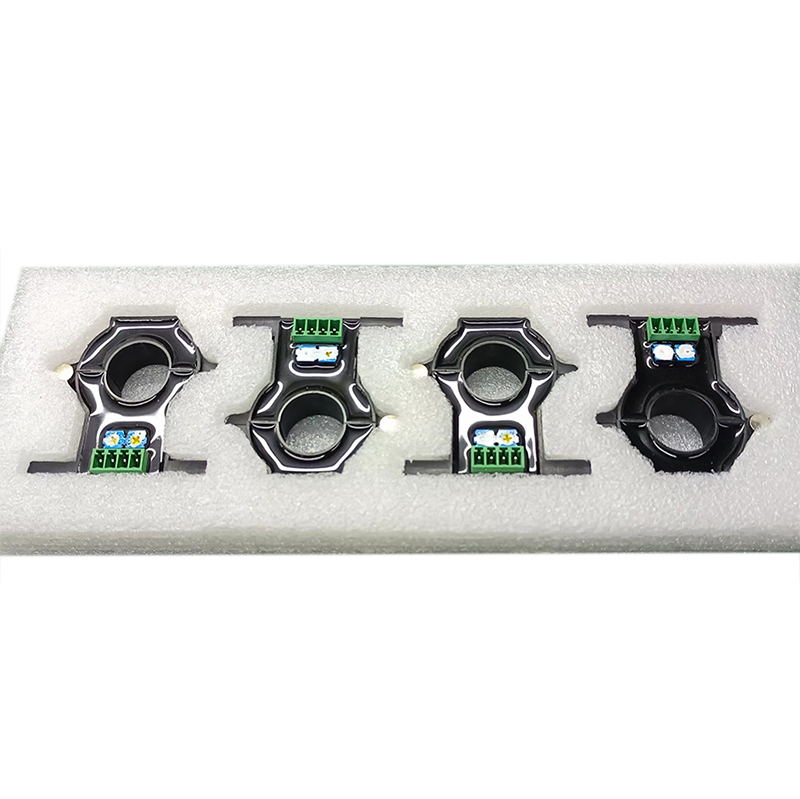

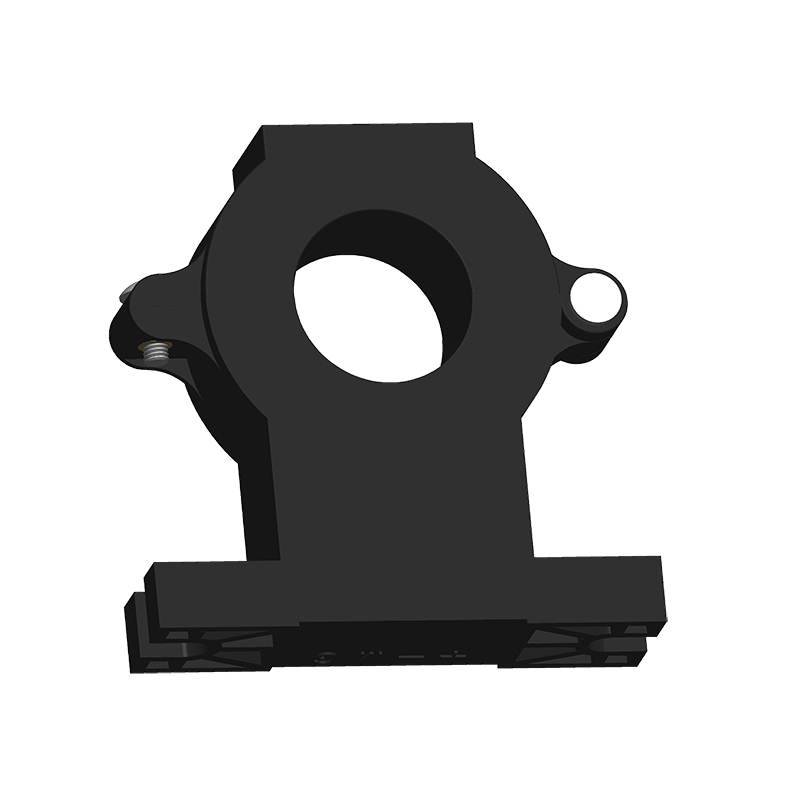

Sensore di corrente Hall serie HOVS-02K** (alimentazione singola)

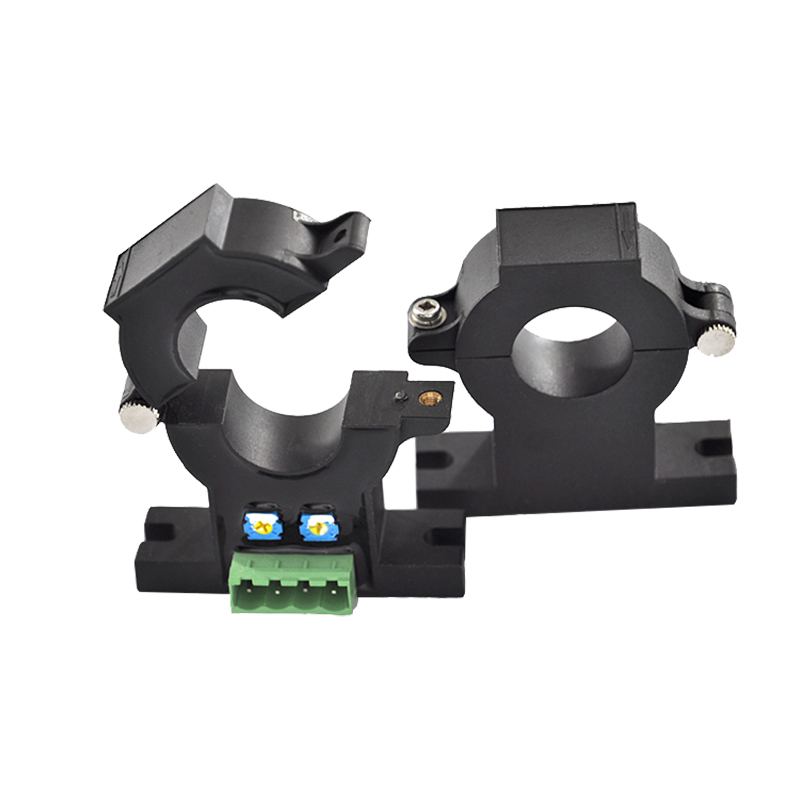

Sensore di corrente ad effetto Hall a nucleo diviso
Corrente di ingresso nominale: 50-400A DC
Tensione di uscita nominale: 2.5±2V /1.65±1.25V
Alimentazione elettrica: +5V/ +12V/ ±12V
Dimensione del buco: 21.0mm
Si tratta di una serie di sensori di corrente hall split core di nuova concezione che possono essere utilizzati per il rilevamento di CC, CA, alta frequenza, impulsi e varie onde irregolari di segnali di corrente.
Isolamento primario e secondario, pressione e sicurezza.
Applicato a un singolo sistema di alimentazione, supporto di alimentazione e tensione di uscita personalizzato.
Più scelte
Descrivere
Caratteristiche:
Struttura ad anello aperto
Tipo a nucleo diviso (comodo da usare sulla linea esistente)
Compatto e leggero
Facile da installare
Ritardante di fiamma (UL94-V0).
Protezione ambientale (RoHS UE)
Vantaggi:
Alto precisione e buona linearità.
Offset basso e deriva del guadagno.
Bassa perdita dell'inserto, buona capacità di sovraccarico.
Frequenza a banda larga, risposta rapida.
Applicazione
Apparecchiature della stazione base di comunicazione
Nuove apparecchiature energetiche
Alimentazione della saldatrice
Potere comunicativo
Potenza di commutazione,
Attrezzature mediche
Strumentazione,
Transito ferroviario
Misurazione industriale
Controllo di potenza
Vantaggi:
Alto precisione e buona linearità.
Offset basso e deriva del guadagno.
Bassa perdita dell'inserto, buona capacità di sovraccarico.
Frequenza a banda larga, risposta rapida.
Dimensioni
Diagramma di funzionamento
Istruzioni per l'uso:
1. Collegare la corrente secondo la direzione di calibrazione dello schema elettrico, prestare attenzione alla direzione della corrente.
2. Collegare il filo secondo la definizione del pin funzione della calibrazione nel diagramma della struttura.
Specifica 1
Modello
| HOVS-02K11 | HOVS-02K12 | HOVS-02K13 | HOVS-02K14 | HOVS-02K15 | Unità |
Corrente di input | 50 | 100 | 200 | 300 | 400 | A |
Campo di misura | ±50 | ±100 | ±200 | ±300 | ±400 | A |
Tensione di uscita | 2.5±2 (T=25℃) | V | ||||
Resistenza caricata | ≥10 | kΩ | ||||
Tensione di alimentazione | +12（±5%） | VDC | ||||
Consumo attuale | ≤15 | mA | ||||
Tensione di offset zero | ＜±20 ( T=25℃) | mV | ||||
Deriva termica della tensione di offset | ＜±20 ( T=25℃) | mV | ||||
Deriva termica della tensione di uscita | ≤±1mV/℃（IP=0 T=-10~+70℃） | mV | ||||
Linearità | ≤1 .0 ( T=25℃) | % | ||||
Precisione | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||
Risposta | <5 | µS | ||||
Supporto isolante | 3.0 | kV/min | ||||
Larghezza di banda -3 dB | DC…10 | kHz | ||||
Intervallo di temperatura di lavoro | -25~+80 | ℃ | ||||
Intervallo di temperatura di conservazione | -40~+85 | ℃ | ||||
Specifica 2
Modello
| HOVS-02K21 | HOVS-02K22 | HOVS-02K23 | HOVS-02K24 | HOVS-02K25 | Unità |
Corrente di input | 50 | 100 | 200 | 300 | 400 | A |
Campo di misura | ±50 | ±100 | ±200 | ±300 | ±400 | A |
Tensione di uscita | 1.65±1.25 (T=25℃) | V | ||||
Resistenza caricata | ≥10 | kΩ | ||||
Tensione di alimentazione | +12（±5%） | VDC | ||||
Consumo attuale | ≤15 | mA | ||||
Tensione di offset zero | ＜±20 ( T=25℃) | mV | ||||
Deriva termica della tensione di offset | ＜±20 ( T=25℃) | mV | ||||
Deriva termica della tensione di uscita | ≤±1mV/℃（IP=0 T=-10~+70℃） | mV | ||||
Linearità | ≤1 .0 ( T=25℃) | % | ||||
Precisione | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||
Risposta | <5 | µS | ||||
Supporto isolante | 3.0 | kV/min | ||||
Larghezza di banda -3 dB | DC…10 | kHz | ||||
Intervallo di temperatura di lavoro | -25~+80 | ℃ | ||||
Intervallo di temperatura di conservazione | -40~+85 | ℃ | ||||
