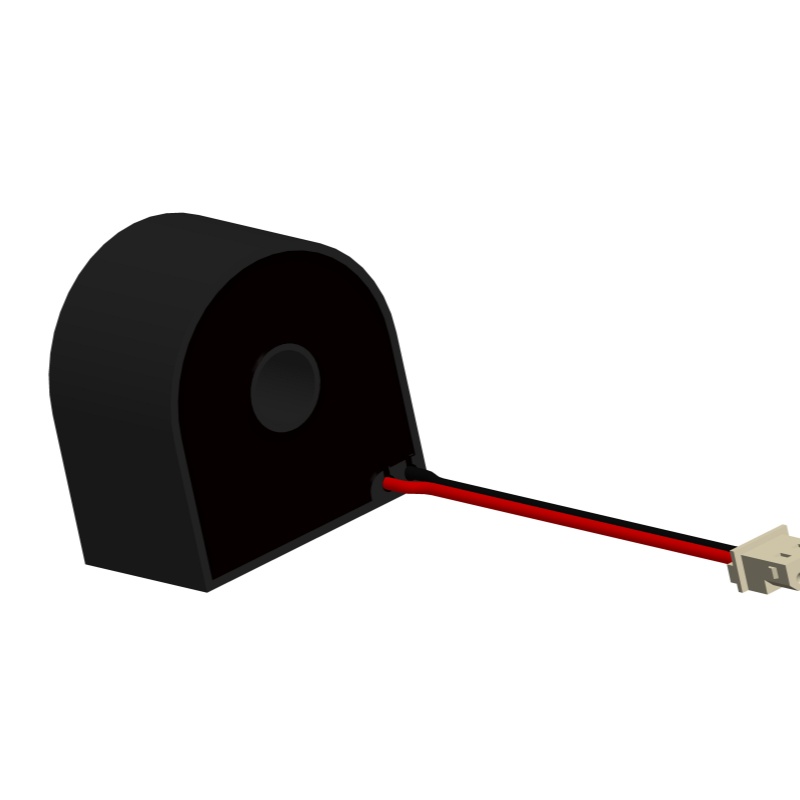

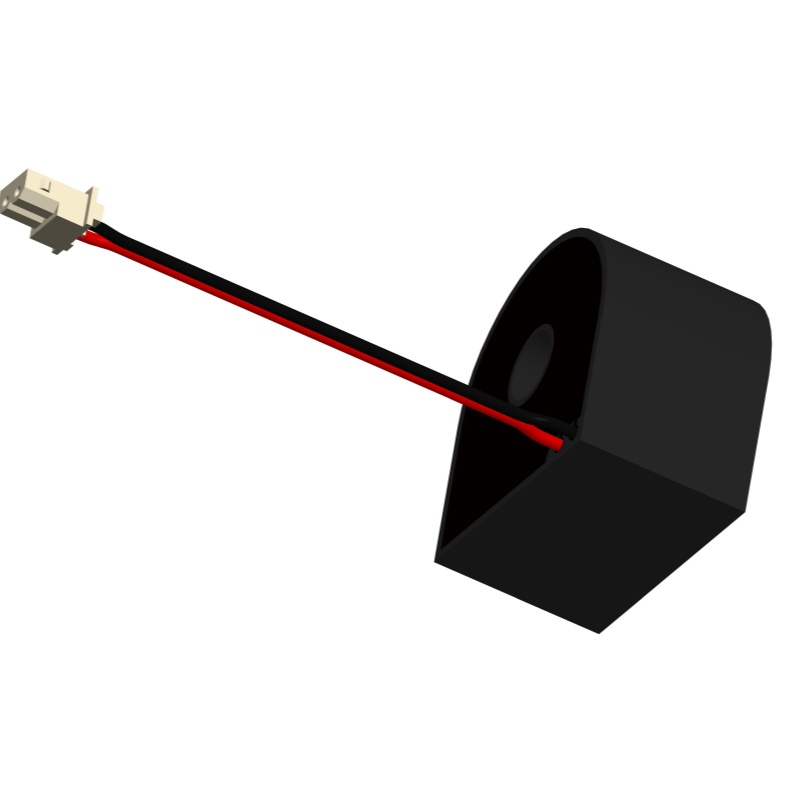

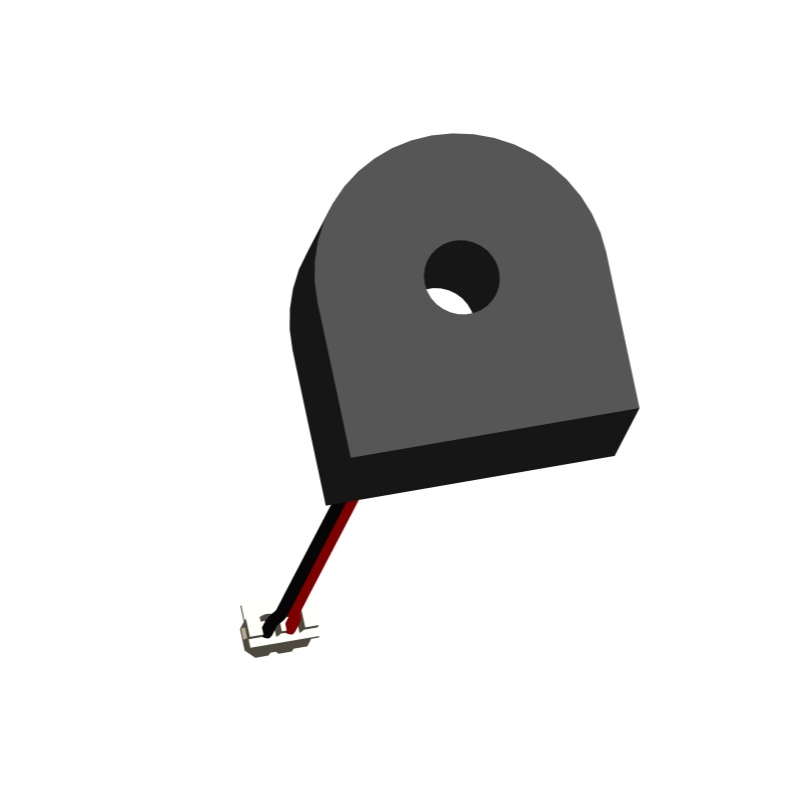

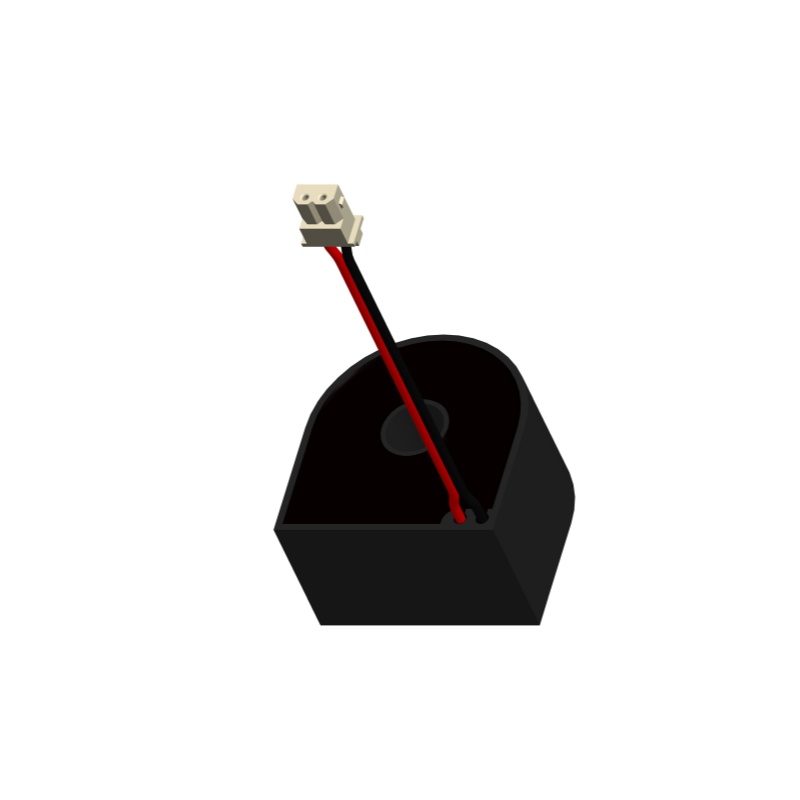

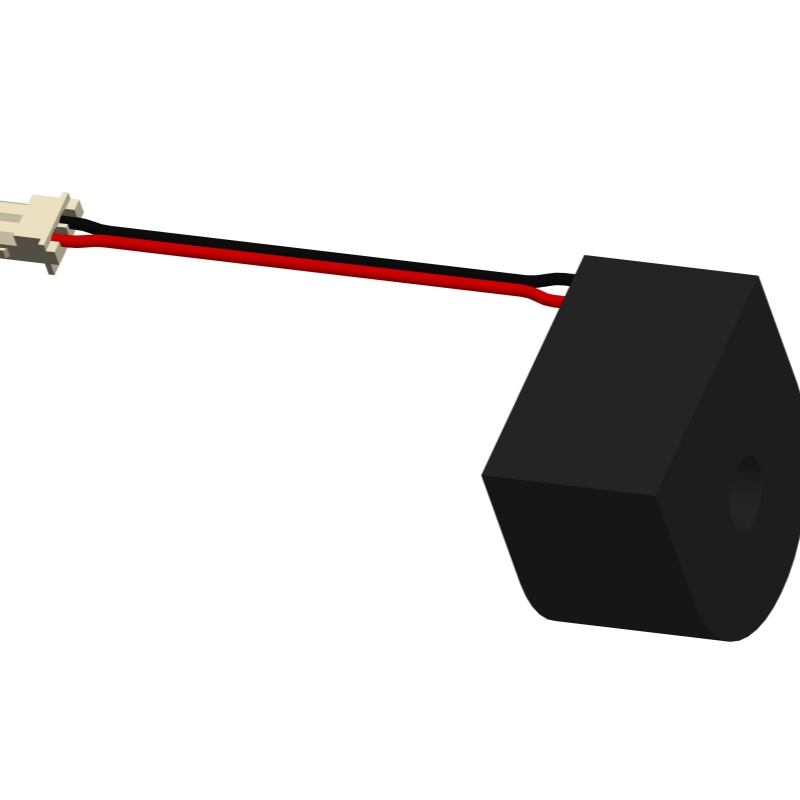

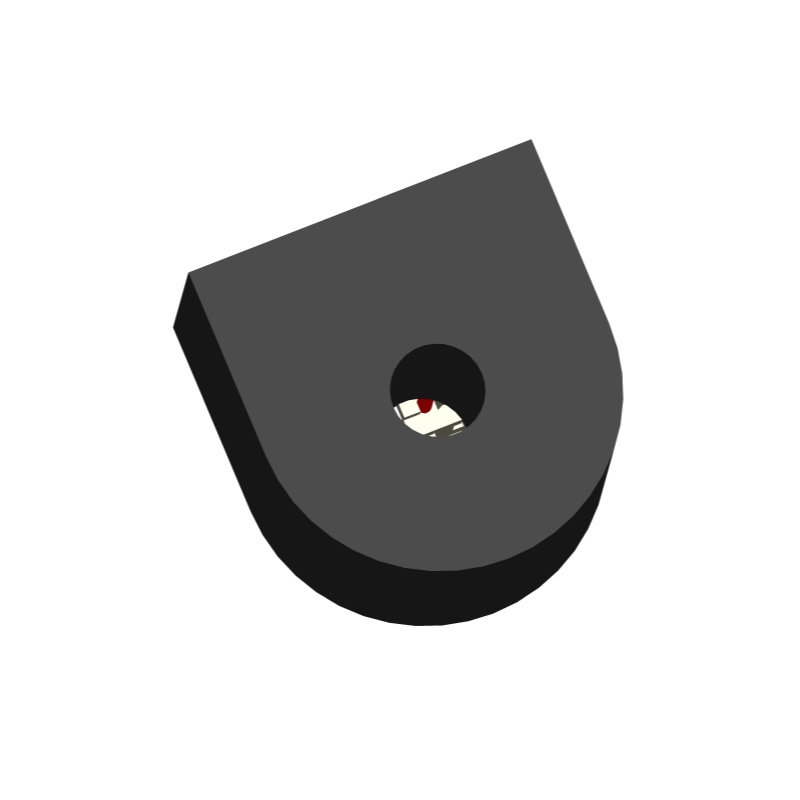

Thông số kỹ thuật DHC72CBC
Tính năng :
1.
Lõi nano tinh thể và lõi composite vô định hình
2. Chức năng chống thành phần DC
3. Độ chính xác cao, độ tuyến tính tốt
4. Hộp chắn tích hợp, hiệu quả chắn sóng tốt.
5. Đổ khuôn epoxy, an toàn và đáng tin cậy.
6. Chống cháy (UL94- V0)
7. Kích thước nhỏ và trọng lượng nhẹ
Nhiều Sự Lựa Chọn
Mô tả
Tiêu chuẩn quốc gia GB 1208-2006;
Tiêu chuẩn công nghiệp JBT 10665-2006.
Nhiệt độ sử dụng:-25℃-+85℃
Độ ẩm tương đối:≤95%
Phạm vi áp dụng:
Thích hợp cho các thiết bị đo lường, v.v., cần chuyển đổi dòng điện lớn thành
Dòng điện nhỏ để đo chính xác, được sử dụng để đo chính xác hoặc để bảo vệ an toàn điện.
Ghi chú:
Nếu tải đấu nối vào cuộn thứ cấp của máy biến áp vượt quá công suất tải định mức, có thể dẫn đến giảm độ chính xác hoặc hiện tượng bão hòa. Nếu bạn cần tăng công suất tải , chúng tôi có thể cung cấp giải pháp tùy chỉnh.
Kích cỡ
Sơ đồ mạch điện
Lưu ý: Sơ đồ này thể hiện nguyên lý hoạt động cơ bản của máy biến áp. Chúng tôi có thể thiết kế mạch lấy mẫu máy biến áp theo yêu cầu của khách hàng.
Thông số kỹ thuật
| KHÔNG | Mặt hàng | Hiệu suất |
| 1 | Người mẫu | 50 cánh tay |
| 2 | Dòng điện đầu vào định mức | 20mArms |
| 3 | Tỷ lệ | N1:N2=1 ：2500 |
| 4 | Chênh lệch tỷ lệ | ≤±0.1%( Dòng điện điểm kiểm tra: 5%() |
| 5 | Chênh lệch pha | ≤10´ ( Dòng điện điểm kiểm tra: 5%() |
| 6 | Mức độ chính xác | 0,1 |
| 7 | Phạm vi tuyến tính | 3,33%～ 100% |
| 8 | Tính tuyến tính | ≤0.1% (3.33% ~100%) |
| 9 | Khả năng chịu tải | 5Ω |
| 10 | điện áp chịu cách ly | 3kV |
| 11 | dải tần số | 50/60Hz |
| 12 | Nhiệt độ làm việc | -25~85℃ |
| 13 | Nhiệt độ bảo quản | -40~90℃ |
| 14 | Độ ẩm tương đối | ≤95% |
| 15 | Dây tráng men | 2UEW 0.12 155℃ |
Lưu ý: Nếu không có sản phẩm nào phù hợp với nhu cầu của bạn trong bảng trên, chúng tôi có thể sản xuất sản phẩm theo yêu cầu kỹ thuật và cấu trúc của bạn.
Để biết thêm thông tin về sản phẩm của chúng tôi, chào mừng bạn liên hệ với chúng tôi bất cứ lúc nào!
