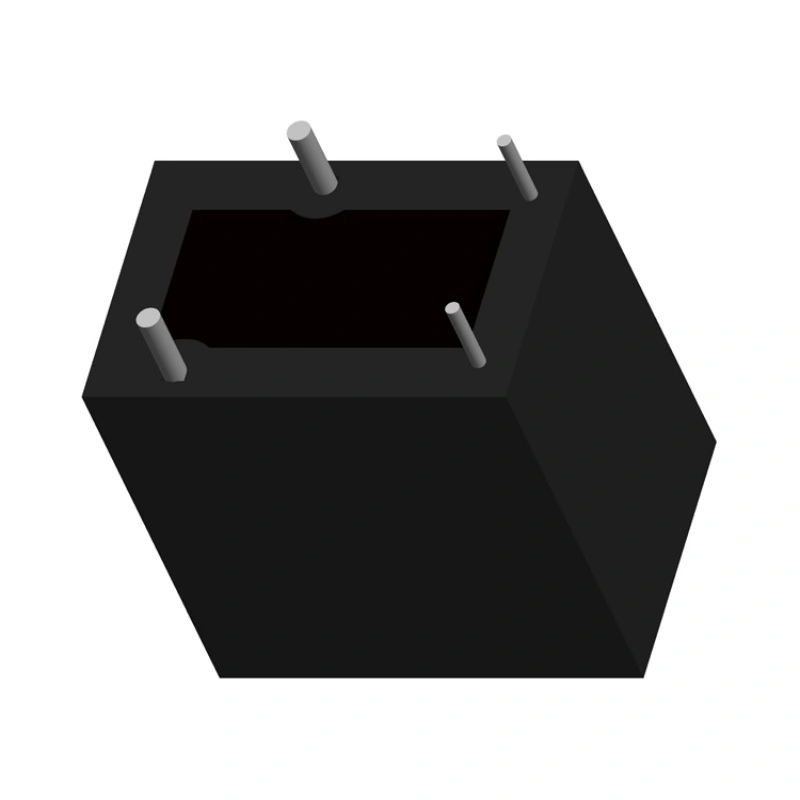

Transformateur de courant série DHC82A
Fonctionnalité :
1. Noyau en permalloy ,
2. Haute précision, bonne linéarité ;
3. Enrobage époxy, sûr et fiable
4. Ignifugé (UL94-V0),
5. Protection de l'environnement (RoHS UE).
6. Conducteur primaire intégré , facile à assembler et à souder
Plus de choix
Décrire
Norme nationale GB 1208-2006 ;
Norme industrielle jbt 10665-2006.
Température d'utilisation :-25℃-+85℃
Humidité relative :≤95%
Champ d'application :
Adapté à l'instrumentation, etc., nécessitant la conversion d'un courant élevé en
Courant faible pour mesures précises, utilisé pour des mesures de précision ou comme protection de sécurité électrique.
Remarques :
Si la charge connectée au secondaire du transformateur dépasse sa capacité nominale, cela peut entraîner une perte de précision ou une saturation. Si vous avez besoin d'augmenter la capacité de charge , nous pouvons vous proposer des solutions sur mesure.
Taille
Schéma du circuit
Remarque : Ce schéma illustre le principe de fonctionnement de base du transformateur. Nous pouvons concevoir le circuit d’échantillonnage du transformateur pour le client.
Spécification
| Non | Articles | Performance | |||||
| 1 | Modèle | DHC82AB1 | DHC82AB2 | DHC82AD1 | DHC82ABA | DHC82ABB | DHC82ADA |
| 2 | Courant d'entrée nominal | 5A | 5A | 5A | 1A | 1A | 1A |
| 3 | Courant de sortie nominal | 2,5 mA | 2 mA | 5 mA | 2,5 mA | 2 mA | 5 mA |
| 4 | Autoriser la surcharge multiple | 1.2fois | 2 fois | ||||
| 5 | Rapport | 2000:1 | 2500:1 | 1000:1 | 400:1 | 500： 1 | 200:1 |
| 6 | Différence de ratio | ≤0.1% | ≤0.2% | ≤0.1% | ≤0.2% | ||
| 7 | Différence de phase | ≤5´ | ≤10´ | ≤5´ | ≤10´ | ||
| 8 | Niveau de précision | 0.1 | 0,2 | 0.1 | 0.2 | ||
| 9 | Plage linéaire | 0 ～120% | 0 ～200% | ||||
| 10 | Linéarité | ≤0.1% | |||||
| 11 | Résistance à la charge | 20Ω | |||||
| 12 | Tension de tenue à l'isolement | 3 kV/2 mA/1 min | |||||
| 13 | Gamme de fréquences | 20~ 20 kHz ( Fréquence de test : 50 Hz) | |||||
| 14 | Température de fonctionnement | -25～85℃ | |||||
| 15 | Température de stockage | ||||||
| 16 | Humidité relative | ≤95% | |||||
Remarque : Si aucun produit du tableau ci-dessus ne convient à votre utilisation, nous pouvons le personnaliser en fonction de vos exigences techniques et structurelles.
