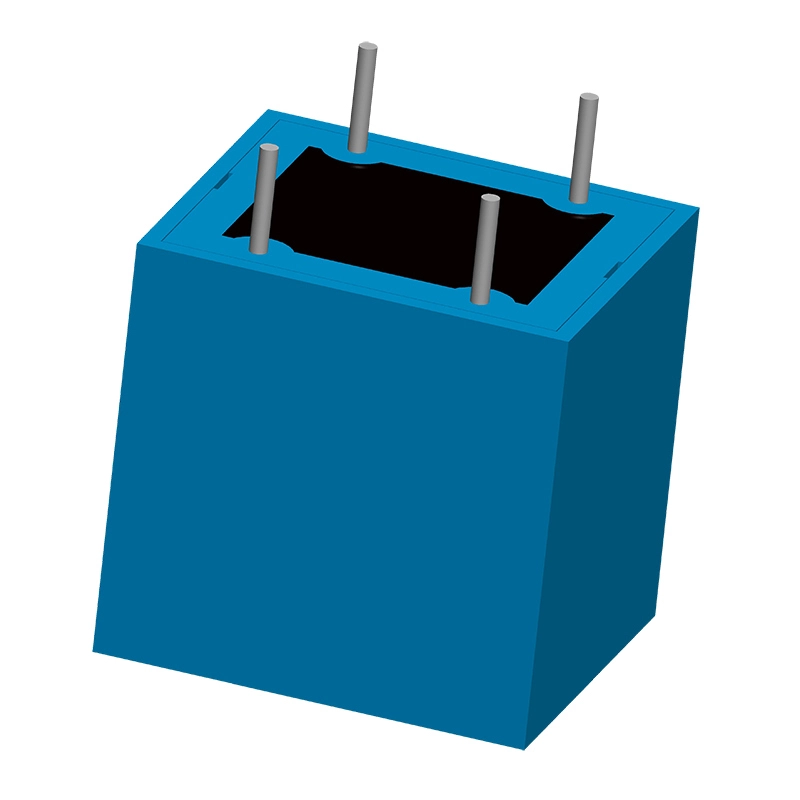

وولٹیج کی قسم کرنٹ ٹرانسفارمر
شرح شدہ ان پٹ موجودہ: AC 2mA
تناسب آؤٹ پٹ کرنٹ : AC 2mA
4PIN قسم PCB انسٹال کریں۔
خصوصیت:
1. اعلی پارگمیتا مقناطیسی کور،
2. اعلی صحت سے متعلق، اچھی لکیری؛
3. ایپوکسی پاٹنگ، محفوظ اور قابل اعتماد
4. شعلہ retardant (UL94- V0)،
5. ماحولیاتی تحفظ (EU RoHS)۔
6. چھوٹے سائز اور ہلکے وزن
7. جمع کرنے اور ویلڈ کرنے کے لئے آسان
▁مو ر
بیان کریں۔
قومی معیار جی بی 1208-2006؛
انڈسٹری سٹینڈرڈ جے بی ٹی 10665-2006۔
درجہ حرارت کا استعمال کریں: -25℃-+85℃
رشتہ دار نمی: ≤95%
▁ نق ش: میٹر، پاور ٹرانسمیٹر، پاور ٹیسٹر وغیرہ
▁ک و: براہ کرم بوجھ کے منسلک ہونے کے بعد مینوئل کیلیبریٹ کی ضروریات کے مطابق اجزاء کا انتخاب کریں۔
▁ طر ف
سرکٹ اسکیمیٹک
▁ ش گ
پروجیکٹ | ▁ ع م | |
▁ ڈ ل | DHP77AB1 | DHP77AB6 |
شرح شدہ ان پٹ کرنٹ | ▁م ا2 | |
شرح شدہ آؤٹ پٹ کرنٹ | ▁م ا2 | |
اوورلوڈ متعدد کی اجازت دیں۔ | اوقات5 | |
تناسب | 1000:1000 | |
تناسب کا فرق | ≤0.1% | |
مرحلے کا فرق | ≤5´ | |
درستگی کی سطح | 0.1 | |
لکیری رینج | 0~500% | |
لکیریت | ||
ایک ہی نام کا اختتام | 1 سے 3، 2 سے 4 | 1 سے 4، 2 سے 3 |
تنہائی وولٹیج کا سامنا | 3kV/2mA/1min | |
احاطہ ارتعاش | 20~20kHz (ٹیسٹ فریکوئنسی: 50Hz) | |
کام کرنے کا درجہ حرارت | -25~85℃ | |
▁ نق ش | -40~90℃ | |
رشتہ دار نمی | ≤95% |
