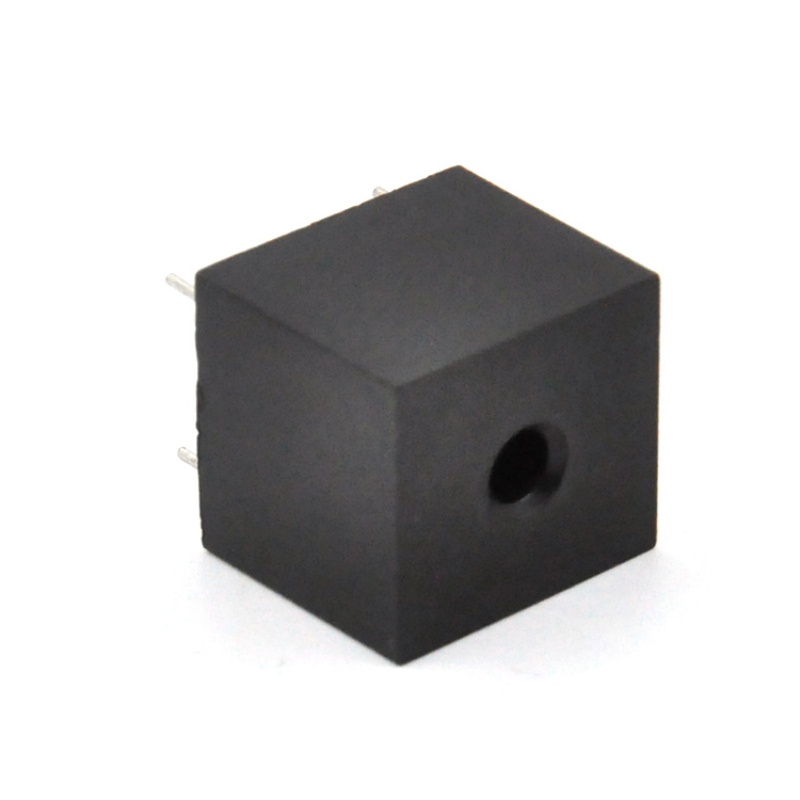

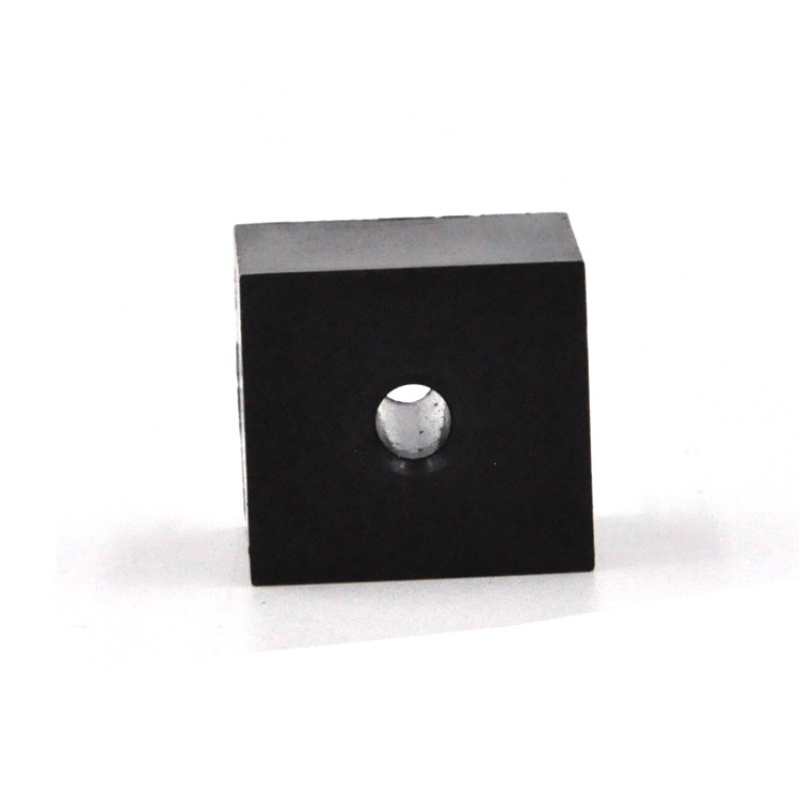

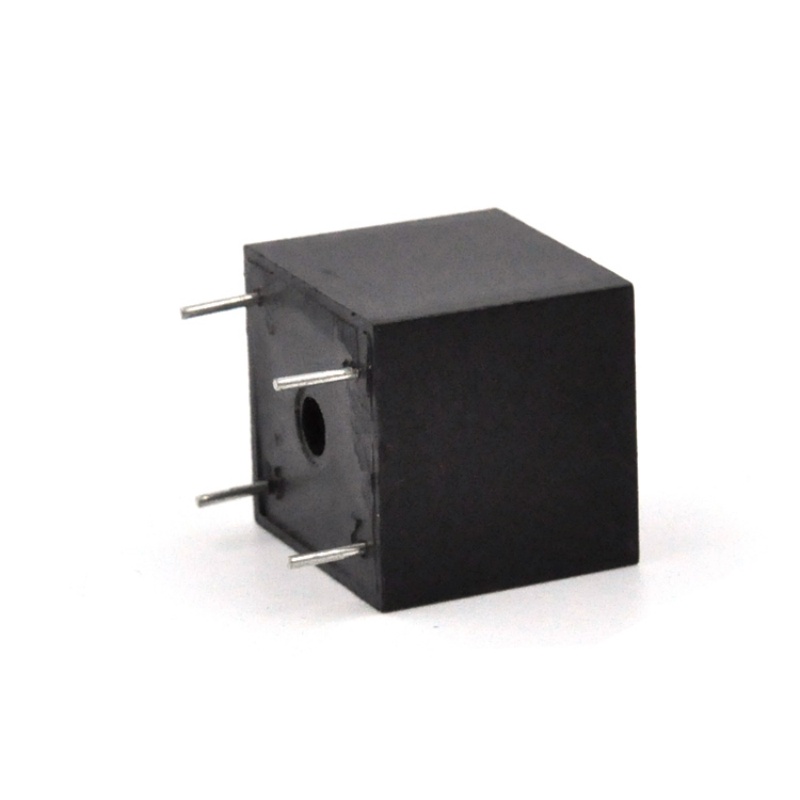

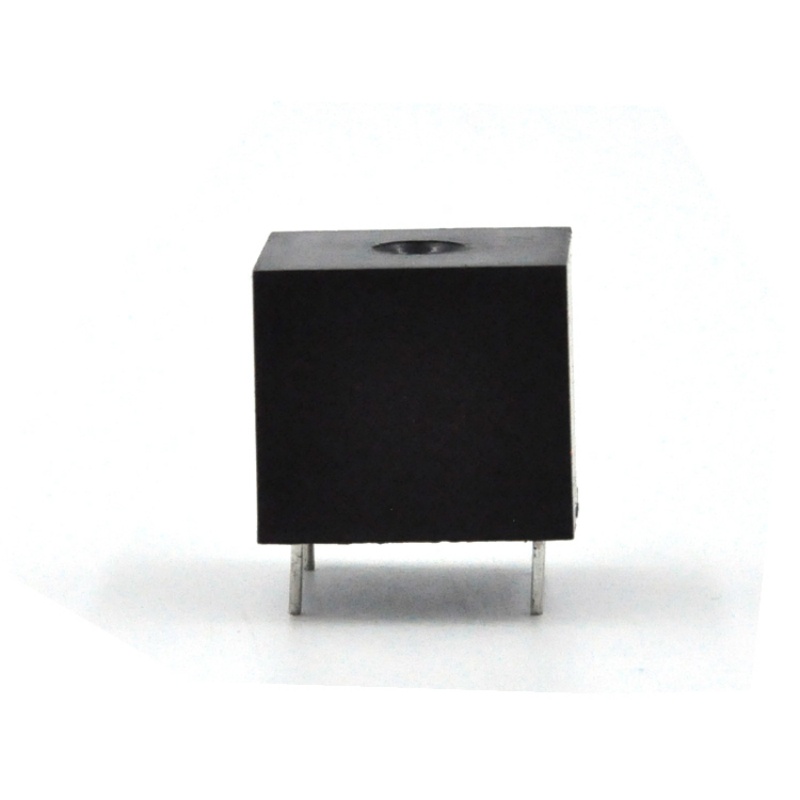

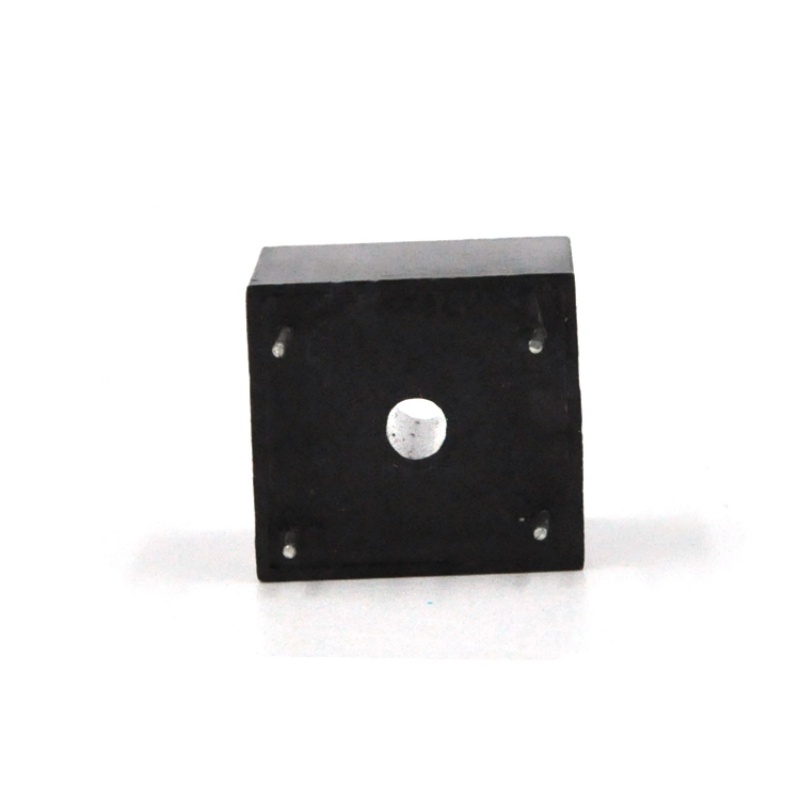

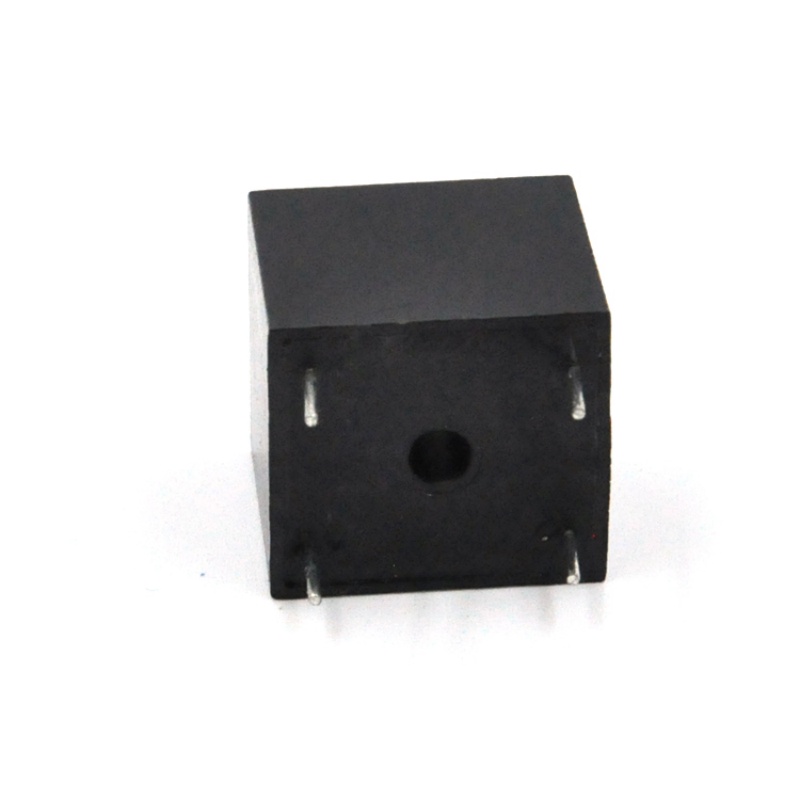

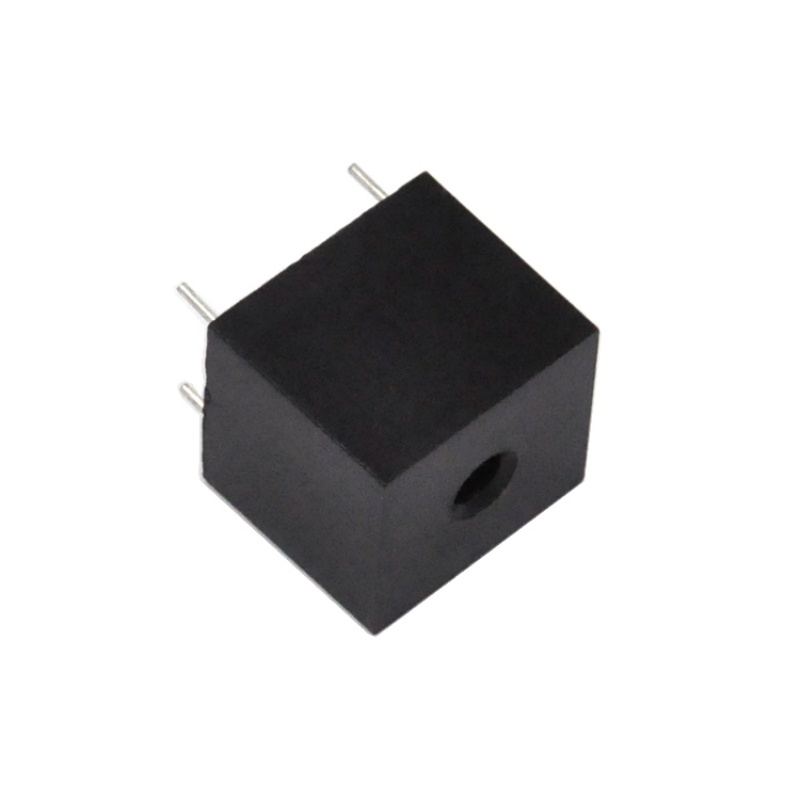

Transformador de corrente série DHC67A
Recurso :
1. Núcleo de permalloy ,
2. Alta precisão, boa linearidade ；
3. Envasamento epóxi, seguro e confiável
4. Retardante de chama (UL94- V0),
5. Proteção ambiental (EU RoHS).
6. Design pequeno e compacto
7. Fácil de montar e soldar
Mais escolhas
Descrever
Norma nacional GB 1208-2006;
Norma industrial jbt 10665-2006.
Temperatura de uso:-25℃-+85℃
Humidade relativa:≤95%
Âmbito de aplicação:
Adequado para instrumentação, etc., precisa converter grande corrente em
pequena corrente para medição precisa, usada para medição de precisão ou como proteção de segurança elétrica.
Notas:
Se a carga conectada ao secundário do transformador exceder a capacidade de carga nominal, poderá ocorrer redução da precisão ou saturação. Se precisar aumentar a capacidade de carga , podemos fornecer soluções personalizadas.
Tamanho
Esquema do circuito
Observação: Este diagrama esquemático apresenta o princípio básico de funcionamento do transformador. Podemos projetar o circuito de amostragem do transformador para o cliente.
Especificação
Não | Projeto | Desempenho | |||||
1 | Modelo | DHC67AB1 | DHC67AD1 | DHC67AD2 | DHC67AD3 | DHC67AF1 | DHC67AF2 |
2 | Corrente de entrada nominal | 15A | 5A | 10A | 20A | 5A | 10A |
3 | Corrente de saída nominal | 5mA | 2,5 mA | 5mA | 10mA | 5mA | 10mA |
4 | Permitir sobrecarga múltipla | 1,2 vezes | 2 vezes | 1,2 vezes | 2 vezes | 1,2 vezes | |
5 | Razão | 3000:1 | 2000:1 | 1000 ： 1 | |||
6 | Diferença de razão | ≤0.1% | ≤0.1% | ≤0.2% | |||
7 | Diferença de fase | ≤5´ | ≤10´ | ≤30´ | |||
8 | Nível de precisão | 0.1 | 0.2 | 0.5 | |||
9 | Alcance linear | 0 ～120% | 0 ～200% | 0 ～120% | 0 ～200% | 0 ～120% | |
10 | Linearidade | ≤0.1% | ≤0.2% | ||||
11 | Resistência de carga | 20Ω | |||||
12 | tensão de resistência de isolamento | 3 kV/2 mA/1 min | |||||
13 | faixa de frequência | 20 ～ 20 kHz ( frequência de teste: 50 Hz ) | |||||
14 | Temperatura de trabalho | -25 ～85℃ | |||||
15 | Temperatura de armazenamento | -40 ～90℃ | |||||
16 | Humidade relativa | ≤95% | |||||
Observação: se não houver nenhum produto adequado para seu uso na tabela acima, podemos adaptar o produto de acordo com suas necessidades técnicas e estruturais.
