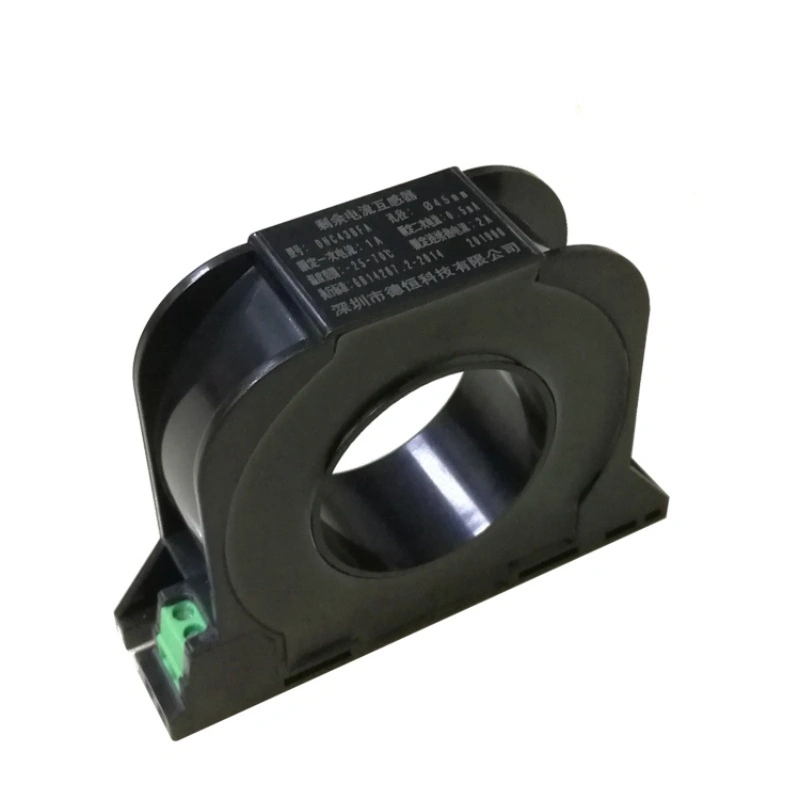

Transformador de corrente residual DHC43BFA
Recurso ：
Atende aos requisitos de sistemas elétricos de monitoramento de incêndio
Erro de corrente pequeno, boa linearidade
Envasamento epóxi, seguro e confiável.
Retardador de chama (UL94-V0),
Proteção ambiental (UE RoHS)
Com terminal, fiação conveniente
Mais escolhas
Descrever
Norma nacional GB 1208-2006;
Norma industrial JBT 10665-2006.
Temperatura de utilização:-25℃-+85℃
Umidade relativa:≤95%
Âmbito de aplicação:
Adequado para instrumentação, etc., que necessitam converter grandes correntes em
Corrente baixa para medições precisas. Utilizado para medições de precisão ou como proteção de segurança elétrica.
Notas:
Se a carga conectada ao secundário do transformador exceder a capacidade de carga nominal, poderá ocorrer redução da precisão ou saturação. Caso necessite aumentar a capacidade de carga , podemos fornecer soluções personalizadas.
Tamanho
Diagrama esquemático do circuito
Nota: Este diagrama esquemático representa o princípio básico de funcionamento do transformador. Podemos projetar o circuito de amostragem do transformador para o cliente.
Especificação
| Não | Projeto | Desempenho |
| 1 | Modelo | DHC43BFA |
| 2 | Corrente primária nominal | 1A |
| 3 | Corrente secundária nominal | 0,5 mA |
| 4 | Corrente térmica contínua nominal | 2A |
| 5 | Índice de liquidez corrente | 2000:1 |
| 6 | diferença de proporção | ≤0.5% |
| 7 | Faixa linear | 0 ～200% |
| 8 | Resistência de carga | 100Ω |
| 9 | tensão suportável de isolamento | 3kV/2mA/1min |
| 10 | Faixa de frequência | 50/60Hz ( Frequência de teste: 50Hz ) |
| 11 | Temperatura de trabalho | -25 ～70 ℃ |
| 12 | Temperatura de armazenamento | -40 ～70 ℃ |
| 13 | Umidade | ≤95% |
Nota: Caso não encontre um produto adequado à sua utilização na tabela acima, podemos personalizar o produto de acordo com os seus requisitos técnicos e estruturais.
