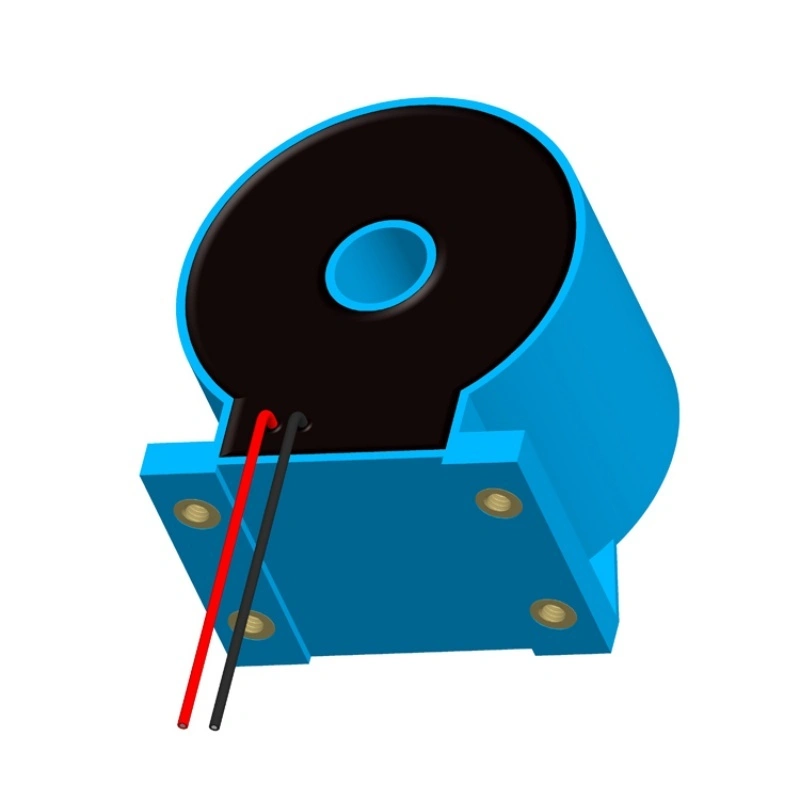

DHC03B
1. Núcleo nanocristalino ,
2. Alta precisão, boa linearidade ;
3. Envasamento em resina epóxi: seguro e confiável.
4. Retardante de chama (UL94- V0),
5. Proteção ambiental (Diretiva RoHS da UE).
6. Tamanho pequeno e peso leve
7. Fácil de montar e soldar.
8.
Diretriz: Norma nacional GB 1208-2006 ;
9. Norma industrial JBT 10665-2006 .
Mais escolhas
Descrever
Norma nacional GB 1208-2006;
Norma industrial JBT 10665-2006.
Temperatura de utilização:-25℃-+85℃
Umidade relativa:≤95%
Âmbito de aplicação:
Adequado para instrumentação, etc., que necessitam converter grandes correntes em
Corrente baixa para medições precisas. Utilizado para medições de precisão ou como proteção de segurança elétrica.
Notas:
Se a carga conectada ao secundário do transformador exceder a capacidade de carga nominal, poderá ocorrer redução da precisão ou saturação. Caso necessite aumentar a capacidade de carga , podemos fornecer soluções personalizadas.
Tamanho
Diagrama esquemático do circuito
Nota: Este diagrama esquemático representa o princípio básico de funcionamento do transformador. Podemos projetar o circuito de amostragem do transformador para o cliente.
Especificação
Parâmetros técnicos para DHC03B:
| Número de série | Modo | Especificações | Índice de liquidez corrente | Classe de precisão | Capacidade de carga | Freqüência | Teste de resistência à tensão dielétrica |
| 1 | DHC03BB1 | 100A/5A | 20:1 | 0,1 | 2,5 VA | 50-20kHz | 3000V |
| 2 | DHC03BB2 | 75A/5A | 15:1 | 0.1 | 2.5VA | 50-20kHz | 3000V |
| 3 | DHC03BD1 | 100A/5A | 20:1 | 0,2 | 2,5 VA | 50-20kHz | 3000V |
| 4 | DHC03BF1 | 100A/5A | 20:1 | 0,5 | 2,5 VA | 50-20kHz | 3000V |
| 5 | DHC03BG1 | 100A/5A | 20:1 | 1.0 | 2.5VA | 50-20kHz | 3000V |
| 6 | DHC03BD2 | 75A/5A | 15:1 | 0,2 | 2,5 VA | 50-20kHz | 3000V |
| 7 | DHC03BF2 | 75A/5A | 15:1 | 0,5 | 2,5 VA | 50-20kHz | 3000V |
| 8 | DHC03BF3 | 50A/5A | 10:1 | 0,5 | 2,5 VA | 50-20kHz | 3000V |
| 9 | DHC03BB2 | 50A/1A | 50:1 | 0,1 | 0.5VA | 50-20kHz | 3000V |
| 10 | DHC03BB3 | 100A/1A | 100:1 | 0,1 | 0.5VA | 50-20kHz | 3000V |
Nota: Caso não encontre um produto adequado à sua utilização na tabela acima, podemos personalizar o produto de acordo com os seus requisitos técnicos e estruturais.
