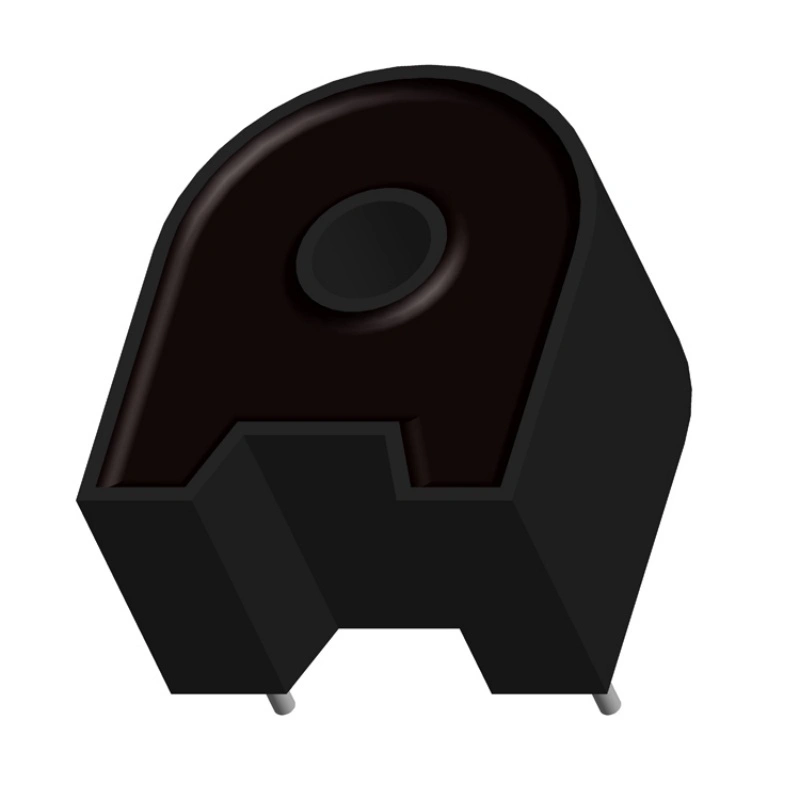

DHC21A 시리즈 전류 변압기
특징 :
1. 퍼멀로이 코어 ,
2. 높은 정밀도, 우수한 선형성
3. 에폭시 포팅, 안전하고 신뢰할 수 있습니다
4. 난연성(UL94-V0)
5. 환경 보호(EU RoHS).
6. 작고 컴팩트한 디자인
7.
조립과 용접이 쉽습니다.
5.0
처럼
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
따옴표를 요청하거나 우리에 대한 더 많은 정보를 요청하려면 아래 양식을 작성하십시오. 귀하의 메시지에서 가능한 한 자세하게 자세히 설명하며 가능한 한 빨리 귀하에게 되돌아 갈 것입니다. 우리는 새로운 프로젝트 작업을 시작할 준비가되어 있으며 지금 문의하기 위해 지금 문의하십시오.
21A_副本
21A-1_副本
21A-2_副本
21A-3_副本
설명하다
국가 표준 GB 1208-2006
산업 표준 jbt 10665-2006.
사용 온도:-25℃-+85℃
상대 습도:≤95%
적용 범위:
계측기 등에 적합하며, 대전류를 저전류로 변환해야 하는 경우에 사용됩니다.
정밀 측정을 위한 소전류, 정밀 측정 또는 전기 안전 보호용으로 사용됩니다.
참고:
변압기 2차측에 연결된 부하가 정격 부하 용량을 초과하면 정확도가 저하되거나 포화될 수 있습니다. 부하 용량을 늘려야 하는 경우 맞춤형으로 제공해 드릴 수 있습니다.
크기
회로도
참고: 이 회로도는 변압기의 기본 작동 원리를 나타낸 것입니다. 고객 맞춤형 변압기 샘플링 회로 설계도 가능합니다.
사양
| 아니요 | 품목 | 전기적 성능 | |||||
| 1 | 모델 | DHC21AD1 | DHC21AD2 | DHC21AD3 | DHC21AF1 | DHC21AF2 | DHC21AF3 |
| 2 | 정격 입력 전류 | 5A | 10A | 20A | 5A | 10A | 20A |
| 3 | 정격 출력 전류 | 2.5mA | 5mA | 10mA | 5mA | 10mA | 20mA |
| 4 | 과부하 허용 | 2 번 | 1.5 배 | 1.2 배 | 2 번 | 1.5타임스 | 1.2 배 |
| 5 | 비율 | 2000:1 | 1000： 1 | ||||
| 6 | 비율 차이 | ≤0.1% | ≤0.2% | ||||
| 7 | 위상차 | ≤10´ | ≤30´ | ||||
| 8 | 정확도 수준 | 0.2 | 0.5 | ||||
| 9 | 선형 범위 | 0 ～200% | 0 ～150% | 0 ～120% | 0 ～200% | 0 ～150% | 0 ～120% |
| 10 | 선형성 | ≤0.1% | ≤0.2% | ||||
| 11 | 부하 저항 | 20Ω | |||||
| 12 | 절연 내전압 | 3kV/2mA/1분 | |||||
| 13 | 주파수 범위 | 20~ 20kHz( 테스트 주파수: 50Hz) | |||||
| 14 | 작동 온도 | -25~85℃ | |||||
| 15 | 보관 온도 | -40~90℃ | |||||
| 16 | 상대 습도 | ≤95% | |||||
참고: 위 표에 귀하의 용도에 적합한 제품이 없는 경우, 귀하의 기술 및 구조적 요구 사항에 맞춰 제품을 맞춤 제작해 드릴 수 있습니다.
