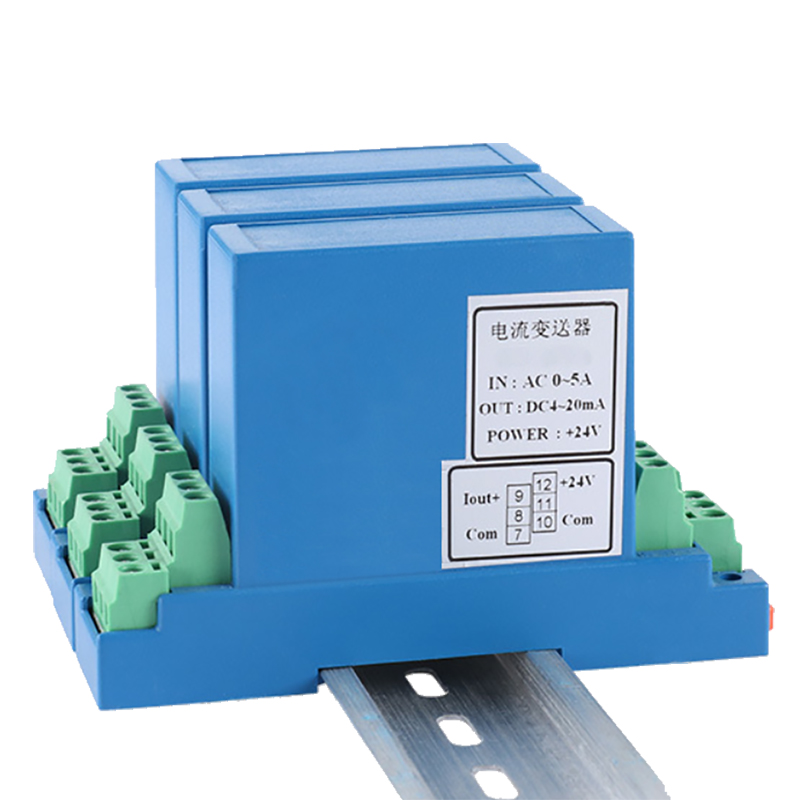

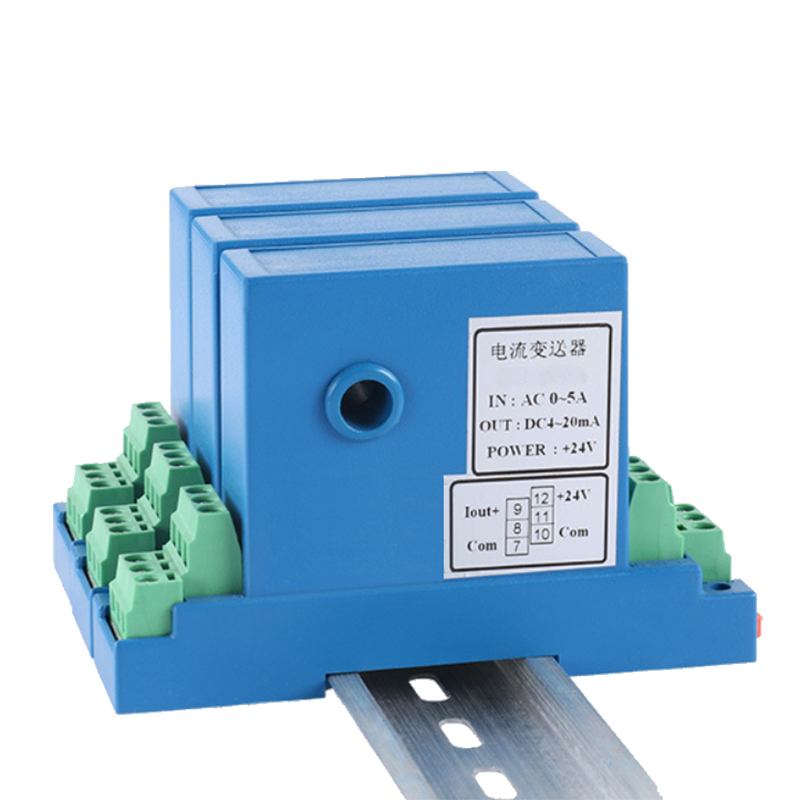

AC 전류 변환기
정격 입력 전류: 25-500mA/5A/10A
정격 출력: 5V/4-20mA
전원 공급 장치: +24(±5%)VDC
터미널 유형, DIN
이 시리즈 제품에는 24V 또는 12V의 단일 전원 공급 장치가 장착되어 있습니다. 밀리암페어 수준 및 암페어 수준의 AC 전류를 정확하게 측정하는 데 사용할 수 있으며 선형 0~5V, 0~10V, 0~20mA, 4~20mA 또는 스위칭 레벨 신호를 출력할 수 있습니다. 이는 전력망 모니터링, 모터 신호 감지, 철도 신호 시스템, 산업 자동화 및 기타 분야에서 널리 사용됩니다. 1차 및 2차 격리, 압력 및 안전.
맞춤형 지원.
더 많은 선택
설명하다
특징:
배전함의 쉬운 레이아웃을 위한 레일 장착형 설치
아름다운 외관과 가벼운 무게
간단하고 작동하기 쉬운 전기 연결
UL94-V0 표준 준수
RoHS 환경 보호 요구 사항을 준수합니다.
장점:
높은 정밀도
좋은 선형성
낮은 삽입 손실
강력한 간섭 방지 능력
반응형
0은 너무 작고 온도 드리프트가 낮습니다.
강력한 과부하 용량
신청
통신 기지국 장비
새로운 에너지 장비
유통 캐비닛
통신력
PV 산업
전력 시스템
의료 장비
레일
산업 측정
크기
DHA5330T 시리즈 제품 배선도
DHA3330T 시리즈 제품 배선도
사양
모델 매개변수 | DHA5330T-25MA | DHA5330T-50MA | DHA5330T-100MA | DHA5330T-250MA | DHA5330T-500MA | 단위 |
입력 전류 | 25 | 50 | 100 | 250 | 500 | 엄마 |
출력 전압 | 5 (T=25℃) | V | ||||
선형 범위 | 0%~120% | 에 | ||||
부하 저항 | ≥10 | kΩ | ||||
전원 전압 | ±12/+24(5%) | VDC | ||||
전력 소비 | ≤1 | W | ||||
정확도 | 0.5 ( T=25℃) | % | ||||
응답 | <400 | 밀리초 | ||||
절연 내전압 | 3.0 | kV/분 | ||||
온도 드리프트 계수 | ≤100 | ppm/℃ | ||||
작동 온도 범위 | -25~+80 | ℃ | ||||
보관 온도 범위 | -40~+85 | ℃ | ||||
설치 방법 | 35mm DIN |
|
사양 2
모델 매개변수 | DHA3330T-5A | DHA3330T-10A | 단위 |
입력 전류 | 5 | 10 | 엄마 |
출력 전압 | 4~20 (T=25℃) | 엄마 | |
선형 범위 | 0%~120% | 에 | |
부하 저항 | ≤500 | Ω | |
전원 전압 | ±12/+24(5%) | VDC | |
전력 소비 | ≤1 | W | |
정확도 | 0.5 ( T=25℃) | % | |
응답 | <400 | 밀리초 | |
절연 내전압 | 3.0 | kV/분 | |
온도 드리프트 계수 | ≤100 | ppm/℃ | |
작동 온도 범위 | -25~+80 | ℃ | |
보관 온도 범위 | -40~+85 | ℃ | |
설치 방법 | 35mm DIN |
|
