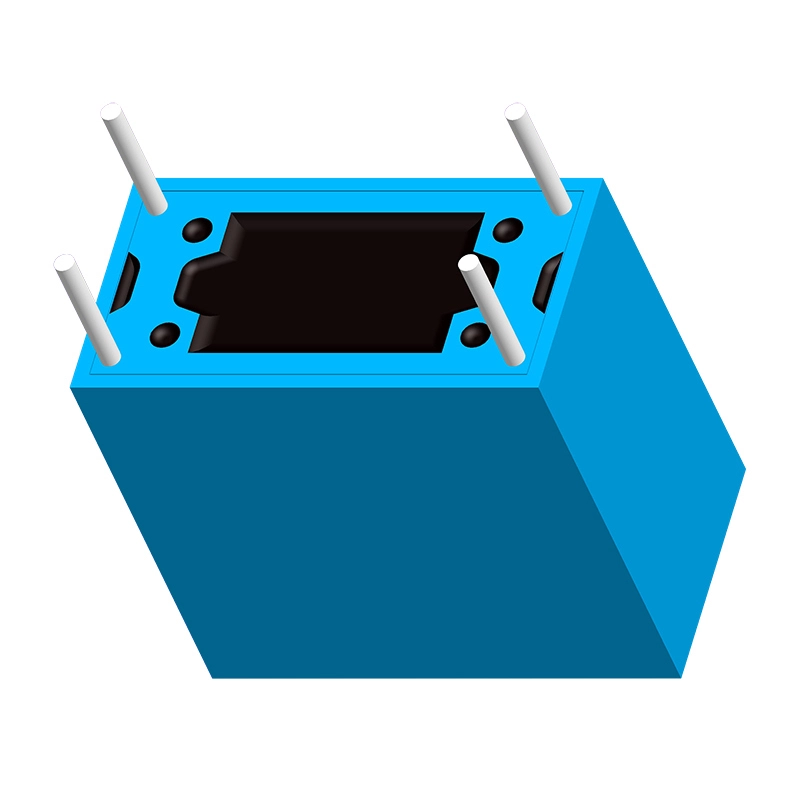

DHP75Aシリーズ 電圧形変流器

電圧型変流器

定格入力電流: AC2mA

比率出力電流 :   AC2mA

4PINタイプのPCB取り付け



特徴:

1.高透磁率磁心、

2.高精度、良好な直線性;

3.エポキシポッティング、安全で信頼性の高い

4.難燃剤(UL94-V0)、

5.環境保護 (EU RoHS)。

6.小型・軽量

7.組み立てと溶接が簡単

    おっと...!

    製品データなし。

    ホームページへ

    その他の選択肢

    データなし
    电流型电压互感器75A-1 拷贝 (2)
    电流型电压互感器75A-1 拷贝 (2)
    电流型电压互感器75A-2 拷贝 (2)
    电流型电压互感器75A-2 拷贝 (2)
    电流型电压互感器75A-4包装 拷贝 (2)
    电流型电压互感器75A-4包装 拷贝 (2)

    説明する

    国家標準 gb 1208-2006;

    業界標準 jbt 10665-2006。

    使用温度: -25℃-+85℃

    相対湿度: ≤95%

    アプリケーション: メーター、パワートランスミッター、パワーテスターなど


    注: マニュアルの要件に従ってコンポーネントを選択してください。 負荷を接続した後に校正してください。

    1 (4)

    サイズ


    回路図

    注:  この回路図は変圧器の基本的な動作原理です。  お客様に合わせてトランスサンプリング回路を設計いたします。

    2

    仕様

    プロジェクト

    パフォーマンス

    モデル

    DHP75AD1

    DHP75AD6

    定格入力電流

    2マ

    定格出力電流

    2マ

    複数のオーバーロードを許可する

    5 回

    1000:1000

    比率の差

    ≤0.2%

    位相差

    ≤10´

    精度レベル

    0.2

    直線範囲

    0~500%

    直線性

    ≤0.1%

    同名エンド

    1 に 3 、2から 4

    1 に 4 、2から 3

    絶縁耐圧

    3kV/2mA/1分

    周波数範囲

    20~20kHz(試験周波数:50Hz)

    作業温度

    -25~85℃

    保管温度

    -40~90℃

    プロジェクト

    ≤95%
