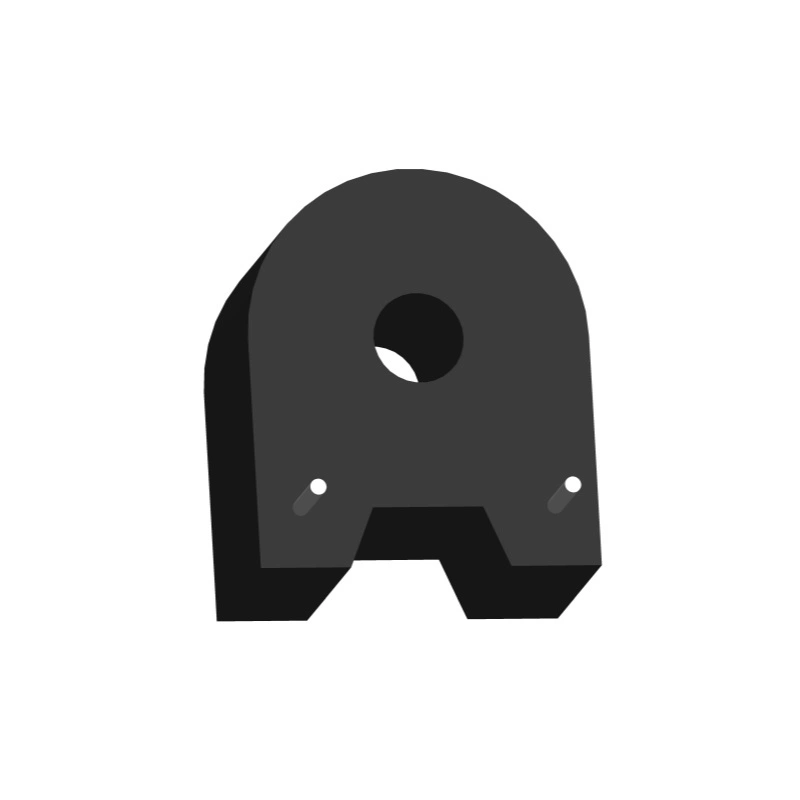

DHC23Aシリーズ変流器
特徴：
1. パーマロイコア、
2. 高精度、良好な直線性；
3. エポキシポッティング、安全で信頼性があります
4. 難燃性（UL94-V0）、
5. 環境保護（EU RoHS）。
6. 小型でコンパクトなデザイン
7. 組み立てと溶接が簡単
5.0
お気に入り
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
以下のフォームに記入して、見積もりを要求したり、私たちについてのより多くの情報を要求してください。あなたのメッセージでできるだけ詳しく説明してください、そして私達は応答でできるだけ早くあなたに戻ります。私たちはあなたの新しいプロジェクトに取り組む準備ができています、今すぐ私達に連絡して始めます。
21a-b1_副本
21a-b2_副本
21a-b3_副本
21a-b4_副本
説明する
国家標準gb 1208-2006；
業界標準 jbt 10665-2006。
使用温度：-25℃-+85℃
相対湿度：≤95%
適用範囲：
大電流を変換する必要がある計測機器などに適しています
精密測定用の小電流。精密測定や電気安全保護に使用されます。
注意事項：
変圧器の二次側に接続される負荷が定格負荷容量を超えると、精度の低下や飽和が生じる可能性があります。負荷容量の増加が必要な場合は、カスタマイズも承ります。
サイズ
回路図
注：この回路図はトランスの基本的な動作原理を示しています。お客様に合わせてトランスのサンプリング回路を設計することも可能です。
仕様
| いいえ | アイテム | 電気性能 | |||||
| 1 | モデル | DHC23AD1 | DHC23AD2 | DHC23AD3 | DHC23AF1 | DHC23AF2 | DHC23AF3 |
| 2 | 定格入力電流 | 5A | 10A | 20A | 5A | 10A | 20A |
| 3 | 定格出力電流 | 2.5mA | 5mA | 10mA | 5mA | 10mA | 20mA |
| 4 | 複数のオーバーロードを許可する | 2ティミーズ | 1.5ティミーズ | 1.2ティミーズ | 2時間 | 1.5ティミーズ | 1.2ティミーズ |
| 5 | 比率 | 2000:1 | 1000:1 | ||||
| 6 | 比率差 | ≤0.1% | ≤0.2% | ||||
| 7 | 位相差 | ≤10´ | ≤30´ | ||||
| 8 | 精度レベル | 0.2 | 0.5 | ||||
| 9 | 線形範囲 | 0 ～200% | 0 ～150% | 0 ～120% | 0 ～200% | 0 ～150% | 0 ～120% |
| 10 | 直線性 | ≤0.1% | ≤0.2% | ||||
| 11 | 負荷抵抗 | 20Ω | |||||
| 12 | 絶縁耐電圧 | 3kV/2mA/1分 | |||||
| 13 | 周波数範囲 | 20～ 20kHz（試験周波数：50Hz） | |||||
| 14 | 動作温度 | -25～85℃ | |||||
| 15 | 保管温度 | -40～90℃ | |||||
| 16 | 相対湿度 | ≤95% | |||||
注: 上記の表にお客様の用途に適した製品がない場合は、お客様の技術的および構造的要件に応じて製品をカスタマイズできます。
