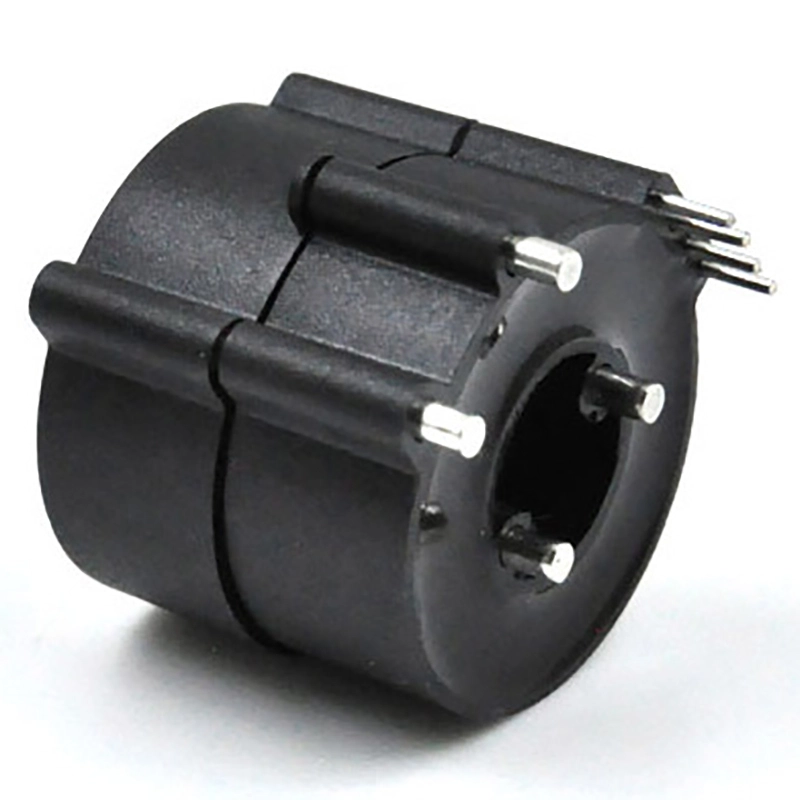

Trafo kombinasi DHC89AB2
Trafo Arus/Kebocoran AC
Nilai masukan saat ini: AC 5-20A
Perbandingan: 1000: 1 / 2000:1
Jenis PIN PCB
Fitur:
1.Kombinasi trafo arus dan trafo arus bocor
2. Cocok dengan konduktor utama, mudah dirakit dan dilas
3. Papan sirkuit memfasilitasi pemasangan kabel dan menghemat ruang
4. Inti permalloy
5. Presisi tinggi, linearitas yang baik
6. Pot epoksi, Aman dan andal
7. Tahan api (UL94- V0)
8. Perlindungan lingkungan (EU RoHS)
Lebih banyak pilihan
Menggambarkan
GB20840.1-2010
GB20840.2-2014
Gunakan Suhu: -25℃-+85℃
Kelembaban relatif: ≤95%
Aplikasi: Sangat cocok untuk produk elektromekanis yang memerlukan pengukuran dan perlindungan arus, seperti meteran listrik, catu daya komunikasi, peralatan energi baru, rumah pintar, peralatan keamanan, dan peralatan otomasi.
Catatan： Jika beban yang dihubungkan ke sekunder transformator melebihi kapasitas beban pengenal, hal ini dapat mengakibatkan berkurangnya akurasi atau saturasi Jika Anda perlu meningkatkan kapasitas beban dan kami dapat menyediakan yang disesuaikan.
Ukuran:
Skema rangkaian
Catatan:: Diagram skematik ini merupakan prinsip kerja dasar trafo. Kita dapat merancang rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi Produk
Proyek | Kinerja | |
Spesifikasi | DHC89AB2 | |
| Transformator Saat Ini | trafo arus bocor |
Arus masukan terukur | 20A | 30bu |
Nilai arus keluaran | 10bu | 30μA |
Izinkan kelebihan beban berkali-kali | 1.2 waktu | 2 waktu |
Perbandingan | 2000:1 | 1000:1 |
Perbedaan rasio | ≤0.1% | ≤1% |
Perbedaan fase | ≤5´ | ≤60´ |
Tingkat akurasi | 0.1 | 1.0 |
Linearitas | ≤0.1% | ≤1% |
Ketahanan Beban | 20Ω | 100Ω |
isolasi menahan tegangan | 3kV/2mA/1 menit | |
rentang frekuensi | 50/60Hz (Frekuensi uji: 50Hz) | |
Suhu Kerja | -25～85℃ | |
Suhu penyimpanan | -40～90℃ | |
Kelembaban relatif | ≤95% | |
Catatan:Jika tidak ada produk yang cocok untuk Anda gunakan pada tabel di atas, kami dapat menyesuaikan produk sesuai dengan kebutuhan teknis dan struktural Anda.
