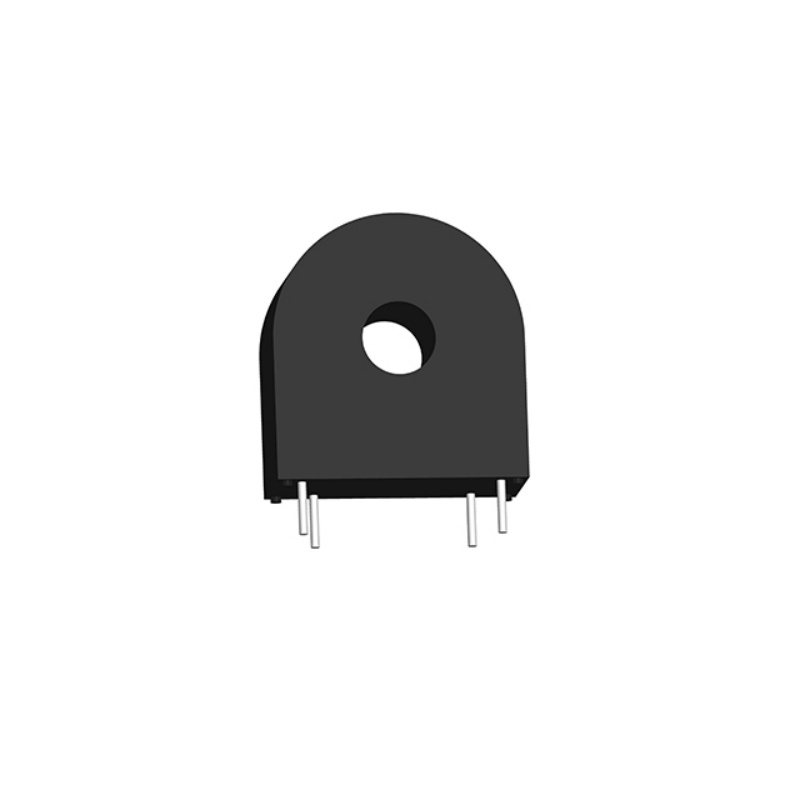

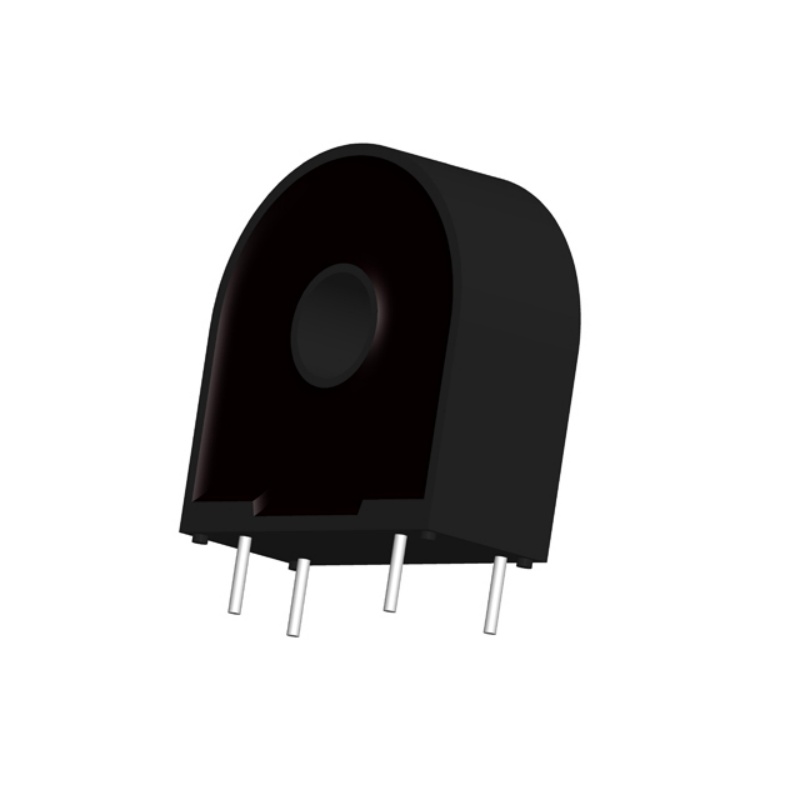

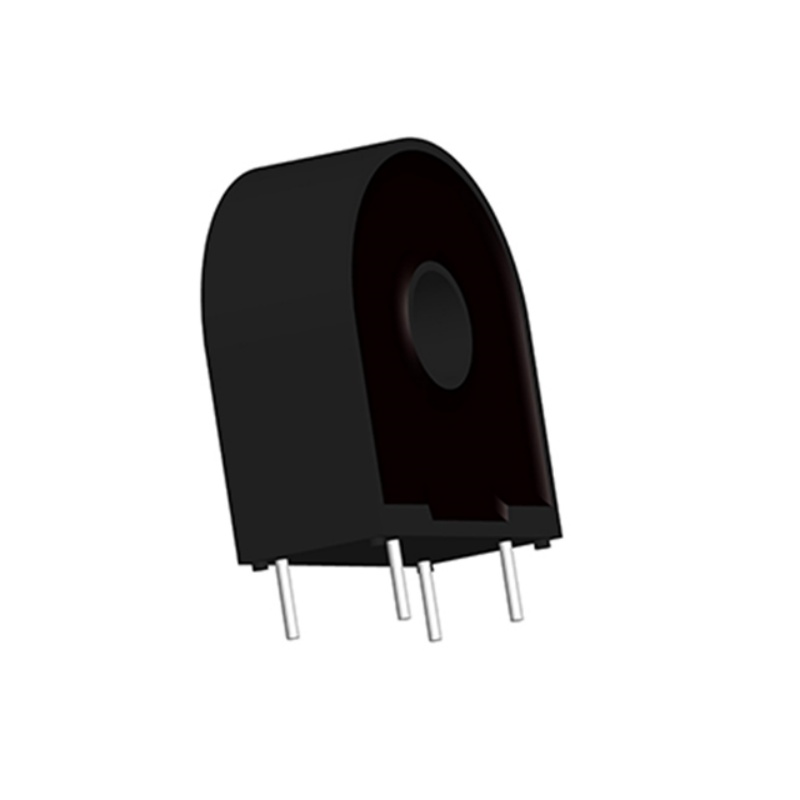

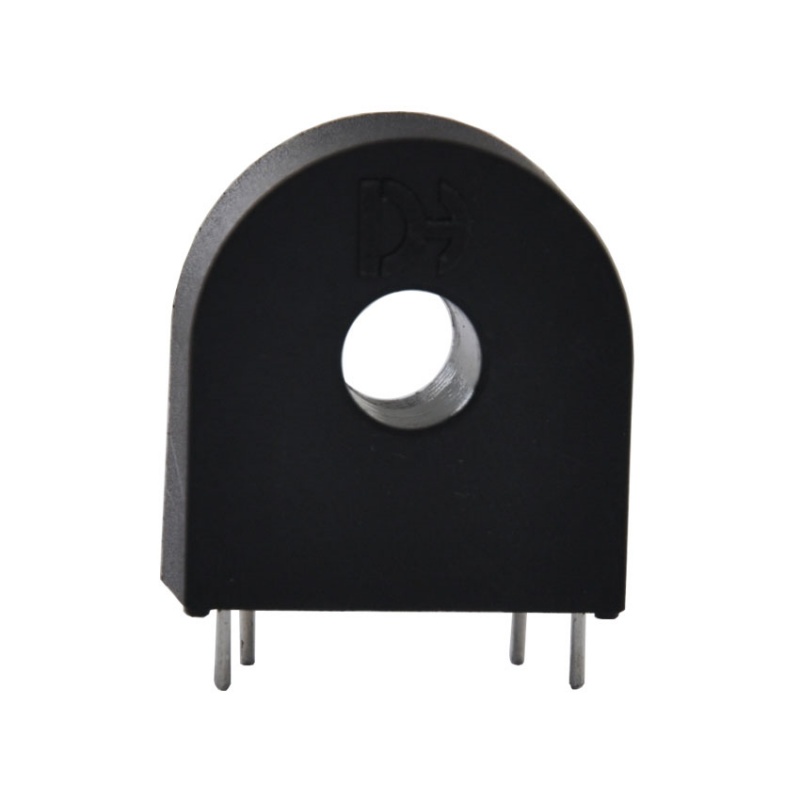

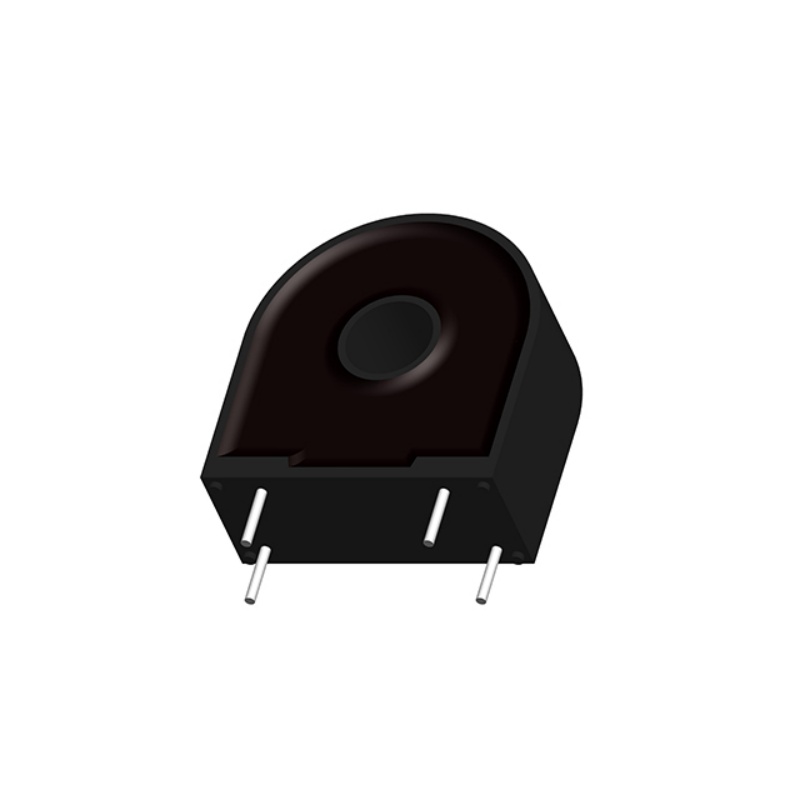

Transformator Arus DHC51A-1
Fitur:
：
1.
Inti permalloy
2. Presisi tinggi, linearitas yang baik ；
3. Pot epoksi, Aman dan andal
4. Tahan api (UL94- V0),
5. Perlindungan lingkungan (EU RoHS).
6. Desain Kecil dan Kompak
7. Mudah dirakit dan dilas
Lebih banyak pilihan
Menggambarkan
Standar nasional GB 1208-2006;
Standar Industri jbt 10665-2006.
Suhu Penggunaan:-25℃-+85℃
Kelembaban relatif:≤95%
Ruang lingkup aplikasi:
Cocok untuk instrumentasi, dll., yang membutuhkan konversi arus besar menjadi
Arus kecil untuk pengukuran presisi, Digunakan untuk pengukuran presisi atau sebagai perlindungan keselamatan listrik.
Catatan:
Jika beban yang terhubung ke sisi sekunder transformator melebihi kapasitas beban nominal, hal itu dapat mengakibatkan penurunan akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban , kami dapat menyediakan transformator yang disesuaikan.
Ukuran
Diagram rangkaian
Catatan: Diagram skematik ini adalah prinsip kerja dasar transformator. Kami dapat mendesain rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi
| TIDAK | Proyek | Pertunjukan | |||||
| 1 | Model | DHC51ABA | DHC51AB0 | DHC51AB2 | DHC51AB3 | DHC51AD2 | DHC51AD3 |
| 2 | Arus masukan terukur | 10A | 25A | 20A | 30A | 20A | 30A |
| 3 | Arus keluaran terukur | 4mA | 10mA | 10mA | 15mA | 20mA | 30mA |
| 4 | Izinkan kelebihan beban ganda | 2 Kali | 1,2 Kali | ||||
| 5 | Perbandingan | 2500:1 | 2000:1 | 1000:1 | |||
| 6 | Perbedaan rasio | ≤0.1% | ≤0.2% | ||||
| 7 | Perbedaan fase | ≤5´ | ≤10´ | ||||
| 8 | Tingkat akurasi | 0.1 | 0.2 | ||||
| 9 | Rentang linier | 0 ~200% | 0 ~120% | ||||
| 10 | Linearitas | ≤0.1% | |||||
| 11 | Ketahanan Beban | 50Ω | 20Ω | ||||
| 12 | tegangan tahan isolasi | 3kV/2mA/1 menit | |||||
| 13 | rentang frekuensi | 20~ 20kHz (Frekuensi uji: 50Hz) | |||||
| 14 | Suhu Kerja | -25~85℃ | |||||
| 15 | Suhu Penyimpanan | -40~90℃ | |||||
| 16 | Kelembaban relatif | ≤95% | |||||
Catatan: Jika tidak ada produk yang sesuai untuk kebutuhan Anda dalam tabel di atas, kami dapat menyesuaikan produk sesuai dengan persyaratan teknis dan struktural Anda.
