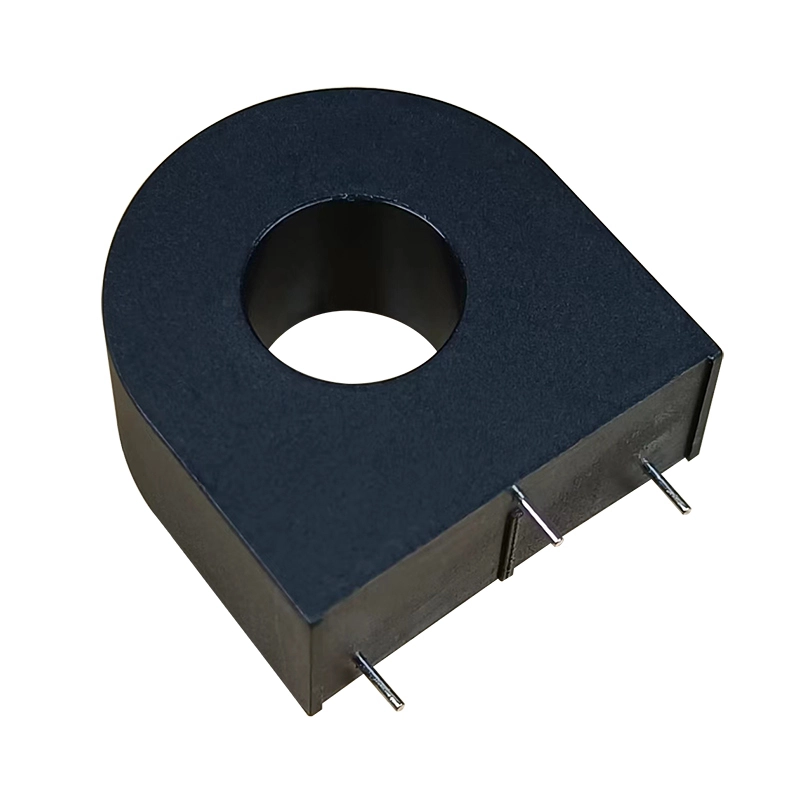

Trafo Arus Seri DHC13A

Trafo Arus AC

Nilai masukan saat ini: AC 50-100A

Perbandingan: 1000: 1 / 2000:1 / 4000:1/ 5000:1

Ukuran lubang: 14.6Mm semua

Tipe 3PIN



Fitur:

1. Inti permalloy,

2. Presisi tinggi, linearitas yang baik ;

3. Pot epoksi, Aman dan andal

4. Tahan api (UL94- V0),

5. Perlindungan lingkungan (EU RoHS).

6. Desain Kecil dan Kompak

7.Mudah dirakit dan dilas

    Ups ...!

    Tidak ada data produk.

    Pergi ke Homepage

    Lebih banyak pilihan

    tidak ada data
    电流互感器13A-2 拷贝
    电流互感器13A-2 拷贝
    电流互感器13A-1 拷贝
    电流互感器13A-1 拷贝
    电流互感器13A-3 拷贝
    电流互感器13A-3 拷贝
    电流互感器13A-4 拷贝
    电流互感器13A-4 拷贝

    Pedoman

    Standar nasional gb 1208-2006;

    Standar Industri jbt 10665-2006.

    Gunakan Suhu: -25℃-+85℃

    Kelembaban relatif: ≤95%


    Lingkup aplikasi: Cocok untuk instrumentasi, dll., perlu mengubah arus besar menjadi  arus kecil untuk pengukuran yang tepat,  Digunakan untuk pengukuran presisi atau sebagai perlindungan keselamatan listrik.


    Catatan:

    Jika beban yang dihubungkan ke sekunder transformator melebihi kapasitas beban pengenal,  hal ini dapat mengakibatkan berkurangnya akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban  dan kami dapat menyediakan disesuaikan.




    1

    Ukuran:


    Skema rangkaian

    Catatan::  Diagram skematik ini merupakan prinsip kerja dasar trafo. Kita dapat merancang rangkaian pengambilan sampel transformator untuk pelanggan.


    Spesifikasi Produk

    Item item

    Kinerja listrik

    Model

    DHC13AB1

    DHC13AB2

    DHC13AB3

    DHC13AB4

    DHC13AD1

    DHC13AD2

    Arus masukan terukur

    50A

    100A

    100A

    200A

    50A

    100A

    Nilai arus keluaran

    25bu

    50bu

    20bu

    50bu

    50bu

    100bu

    Izinkan kelebihan beban berkali-kali

    1.2 waktu

    Perbandingan

    2000:1

    5000:1

    4000:1

    1000:1

    Perbedaan rasio

    ≤0.1%

    ≤0.2%

    Perbedaan fase

    ≤5´

    ≤10´

    Tingkat akurasi

    0.1

    0.2

    Rentang linier

    0~120%

    0~120%

    Linearitas

    ≤0.1%

    Ketahanan Beban

    50Ω

    200Ω

    50Ω

    isolasi menahan tegangan

    3kV/2mA/1 menit

    rentang frekuensi

    20~20kHz (Frekuensi pengujian: 50Hz)

    Suhu Kerja

    -25~85℃

    Suhu penyimpanan

    -40~90℃

    Kelembaban relatif

    ≤95%

    Catatan: Jika tidak ada produk yang cocok untuk Anda gunakan pada tabel di atas, kami dapat menyesuaikan produk sesuai dengan kebutuhan teknis dan struktural Anda.

    Untuk informasi lebih lanjut tentang produk kami, selamat datang  untuk menghubungi kami kapan saja!
