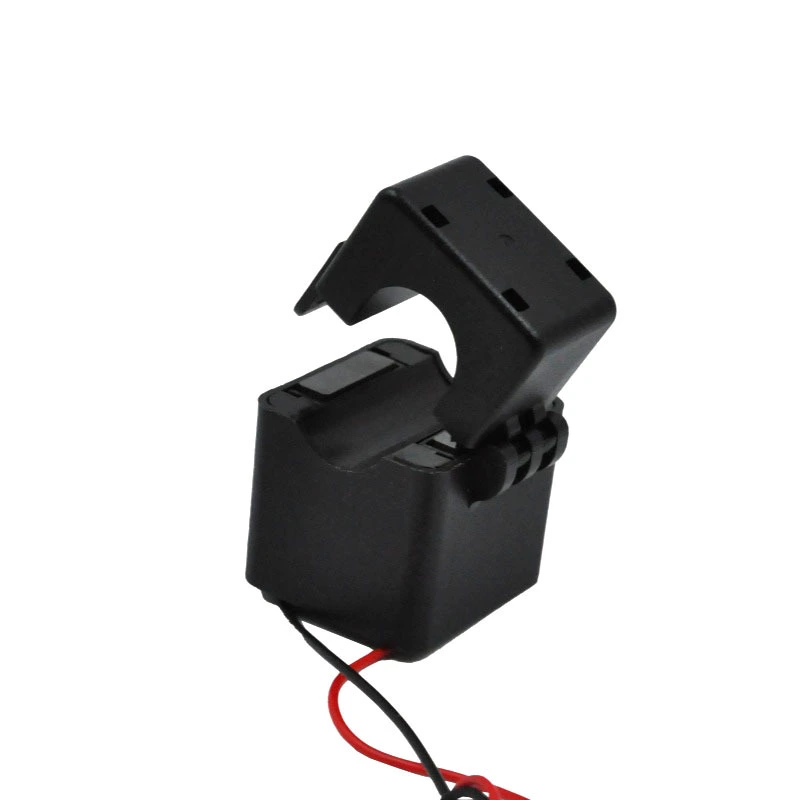

डीएचसी02जे सीरीज स्प्लिट कोर करंट ट्रांसफार्मर
परिचय:
स्प्लिट कोर करंट ट्रांसफार्मर
स्थापना: निरंतर लाइन, बिजली की विफलता की आवश्यकता नहीं।
उच्च परिशुद्धता और अच्छी रैखिकता
ज्वाला रोधी (UL94-V0 मानकों को पूरा करता है)
पर्यावरण संरक्षण (आरओएचएस मानकों का पालन करना)
हल्का वजन और छोटा आकार
अधिक विकल्प
वर्णन करना
चीनी मानक: जीबी1208-2006;
उद्योग मानक: जेबीटी 10665-2006।
आवेदन पत्र:
मौजूदा लाइन में संशोधन करने और सटीक माप के लिए या विद्युत सुरक्षा के रूप में बड़ी धारा को छोटी धारा में परिवर्तित करने की आवश्यकता होने पर यह उपयुक्त है।
नोट: ट्रांसफार्मर से जुड़े प्राथमिक करंट और सेकेंडरी लोड को उसकी रेटेड क्षमता से अधिक नहीं होना चाहिए, अन्यथा सटीकता कम हो सकती है या सैचुरेशन हो सकता है।
आकार
सर्किट आरेख
नोट: यह आरेख ट्रांसफार्मर के मूल कार्य सिद्धांत को दर्शाता है। हम ग्राहक के लिए ट्रांसफार्मर सैंपलिंग सर्किट डिजाइन कर सकते हैं।
विनिर्देश
| नहीं | परियोजना | प्रदर्शन | |||
| 1 | नमूना | DHC02JF1 | DHC02JF3 | DHC02JD2 | DHC02JD3 |
| 2 | रेटेड इनपुट करंट | 50A | 60A | 100A | 150A |
| 3 | रेटेड आउटपुट वर्तमान | 25mA | 20mA | 25mA | 37.5 एमए |
| 4 | ओवरलोड की अनुमति दें | 1.2टाइम्स | |||
| 5 | अनुपात | 2000:1 | 3000:1 | 4000:1 | |
| 6 | अनुपात अंतर | ≤0.5% | |||
| 7 | चरण अंतर | ≤60´ | |||
| 8 | सटीकता स्तर | 0.5 | |||
| 9 | रैखिक सीमा | 0～120% | |||
| 10 | रैखिकता | ≤0.2% | |||
| 11 | भार प्रतिरोध | ≤20Ω | |||
| 12 | एकांत W विदस्टैंड वोल्टेज | 4kV/2mA/1 मिनट | |||
| 13 | आवृति सीमा | 50/60 हर्ट्ज़ | |||
| 14 | कार्यशील तापमान | -25～85℃ | |||
| 15 | भंडारण तापमान | -40～90℃ | |||
| 16 | सापेक्षिक आर्द्रता | ≤95% | |||
नोट: यदि उपरोक्त तालिका में आपके उपयोग के लिए कोई उपयुक्त उत्पाद नहीं है, तो हम आपकी तकनीकी और संरचनात्मक आवश्यकताओं के अनुसार उत्पाद को अनुकूलित कर सकते हैं।
